一种带梯子衣柜的制作方法

本实用新型涉及家具用品领域，具体涉及一种带梯子衣柜。

背景技术：

衣柜是家庭生活中必不可少的家具之一。随着人们生活的改善，家中的衣物越来越多，特别是换季时，需要收拾打理的衣物非常多，人们通常将过季衣物放在衣柜的顶部储存起来，特别是进入夏季时，需要把很多棉被收纳起来。但是衣柜顶部比较高，对于大多数人来说不易够到，因此就需要借助凳子或梯子来达到存放和取物的目的。使用梯子比较方便，但是一把单独的梯子放在家里会很占空间，使用凳子爬上爬下则比较费力。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种带梯子衣柜，结构新颖，节约空间。

为解决以上技术问题，本实用新型采取如下技术方案：

一种带梯子衣柜，包括柜壁、顶板及将衣柜分为左侧柜和右侧柜的挡板，还包括可拆卸地嵌设在柜壁或挡板上的梯子本体。

优选地，梯子本体包括能够拼接成梯子本体的第一梯子部和第二梯子部，第一梯子部和第二梯子部中的一个可拆卸地嵌设在柜壁上，则另一个可拆卸地嵌设在挡板上。

进一步优选地，第一梯子部包括第一竖杆及多个第一横杆，多个第一横杆的一端部均匀设置在第一竖杆上，第二梯子部包括第二竖杆及多个第二横杆，多个第二横杆的一端部与第一横杆一一对应地设置在第二竖杆上，多个第一横杆的另一端部与多个第二横杆的另一端部上设置有将第一梯子部与第二梯子部拼接成梯子本体的定位机构。

进一步优选地，定位机构包括设置在第一横杆上的卡块和设置在第二横杆上的卡槽，卡块与卡槽配合使用，第一横杆的另一端部上设有第一凸台，卡块设置在第一凸台上，第二横杆的另一端部上设有第二凸台，卡槽开设在第二凸台上。

优选地，第一梯子部可拆卸地嵌设在柜壁上，第二梯子部可拆卸地嵌设在挡板上。

优选地，左侧柜内包含隔断板，将左侧柜内部空间等分，左侧柜的顶端设有一个柜子，右侧柜的顶端设有柜子，右侧柜内设有衣架杆。

由于以上技术方案的实施，本实用新型与现有技术相比具有如下优点：

本实用新型衣柜将梯子嵌入在衣柜的柜壁中，当使用时，拿出拼成一把梯子，不使用时，嵌入隐藏在柜壁中，节约家中的空间。

附图说明

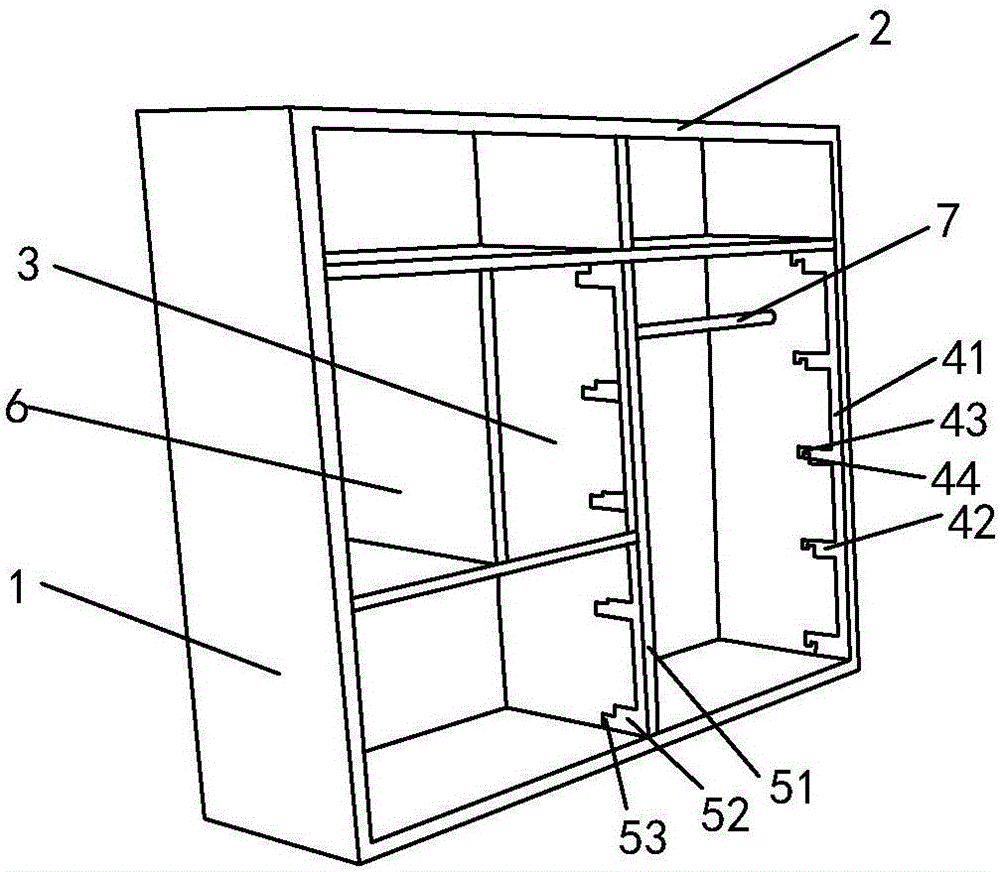

图1为本实用新型的结构示意图一；

图2为本实用新型的梯子本体结构示意图；

其中：1、柜壁；2、顶板；3、挡板；4、第一梯子部；41、第一竖杆；42、第一横杆；43、第一凸台；44、卡块；5、第二梯子部；51、第二竖杆；52、第二横杆；53、第二凸台；54、卡槽；6、隔断板；7、衣架杆。

具体实施方式

下面结合附图和具体的实施方式对本实用新型做进一步详细的说明。

如附图1至附图2所示，本实用新型一种带梯子衣柜，包括柜壁1、顶板2及将衣柜分为左侧柜和右侧柜的挡板3，还包括可拆卸地嵌设在柜壁1或挡板3上的梯子本体，梯子本体包括能够拼接成梯子本体的第一梯子部4和第二梯子部5，第一梯子部4和第二梯子部5中的一个可拆卸地嵌设在柜壁1上，则另一个可拆卸地嵌设在挡板3上。

在本实施例中，第一梯子部4可拆卸地嵌设在柜壁1上，第二梯子部5可拆卸地嵌设在挡板3上，第一梯子部4包括第一竖杆41及多个第一横杆42，多个第一横杆42的一端部均匀设置在第一竖杆41上，第二梯子部5包括第二竖杆51及多个第二横杆52，多个第二横杆52的一端部与第一横杆42一一对应地设置在第二竖杆51上，多个第一横杆42的另一端部与多个第二横杆52的另一端部上设置有将第一梯子部4与第二梯子部5拼接成梯子本体的定位机构。

在本实施例中，定位机构包括设置在第一横杆42上的卡块44和设置在第二横杆52上的卡槽54，卡块44与卡槽54配合使用，第一横杆42的另一端部上设有第一凸台43，卡块44设置在第一凸台43上，第二横杆52的另一端部上设有第二凸台53，卡槽54开设在第二凸台53上，在具体实施中，梯子本体也可以有3段或更多段组成，拼接方式也可以为插接或嵌入等变换。

在本实施例中，左侧柜内包含隔断板6，将左侧柜内部空间等分，左侧柜的顶端设有一个柜子，右侧柜的顶端设有柜子，右侧柜内设有衣架杆7。

本实用新型衣柜将梯子嵌入在衣柜的柜壁中，只有在使用时，才拿出拼成一把梯子，结构新颖，节约家中的空间。

以上对本实用新型做了详尽的描述，但本实用新型不限于上述的实施例。凡根据本实用新型的精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
