一种大型水力发电机停机检修用人、物两用爬梯的制作方法

本实用新型涉及一种大型水力发电机停机检修用人、物两用爬梯，属于水电站水力发电机辅助检修装置领域。

背景技术：

目前随着国内大型水电站的开发建设，大型水力发电机的容量不断被突破，溪洛渡水电站的77万KW 及向家坝水电站80万KW机组的相继投产发电，以及将来乌东德水电站100万KW机组的运用，大型水力发电机将被应用。而大型水力发电机定子线棒较长，必须搭设相应高度的检修平台，而传统的检修平台爬梯都是人物混用一个运输通道，这样不仅运输效率低，而且经常发生检修人员携带物品攀爬时物品跌落，有较大的安全隐患。

技术实现要素：

本实用新型的目的是提供一种大型水力发电机停机检修用人、物两用爬梯，解决了在水力发电机停机检修时，检修平台运送检修人员、工器具及配件输送效率低下，有较大安全隐患的问题，提高了输送效率，保证了施工的安全性。

为了实现上述的技术特征，本实用新型的目的是这样实现的：一种大型水力发电机停机检修用人、物两用爬梯，它包括一号梯架、二号梯架和三号梯架，三根梯架之间通过横担相连，构成三边形固定爬梯，所述三根梯架的底部固定有支撑底座，所述一号梯架和二号梯架之间滑动配合安装有小货箱，所述小货箱的顶部连接有一号钢丝绳，一号钢丝绳穿过一号定滑轮，一号定滑轮通过一号固定箍固定安装在一号横梁上。

所述二号梯架和三号梯架之间滑动配合安装有大货箱，所述大货箱的顶部连接有二号钢丝绳，二号钢丝绳穿过二号定滑轮，所述二号定滑轮通过二号固定箍固定安装在二号横梁上。

所述三边形固定爬梯的顶部固定有挂钩，在一号梯架和三号梯架的外侧面安装有弧形背网。

所述一号梯架、二号梯架和三号梯架的侧端面都设置有滑槽。

所述大货箱包括大货箱箱体，所述大货箱箱体的顶部设置有一号横杆，一号横杆的中心位置设置有一号凹槽，所述一号凹槽与二号钢丝绳相配合，所述大货箱箱体的两侧面设置有多根一号滑柱，所述一号滑柱与梯架上的滑槽相配合。

所述小货箱包括小货箱箱体，所述小货箱箱体的顶部设置有二号横杆，二号横杆的中心位置设置有二号凹槽，所述二号凹槽与一号钢丝绳相配合，所述小货箱箱体的两侧面设置有多根二号滑柱，所述二号滑柱与梯架上的滑槽相配合。

所述一号固定箍采用剖分式结构，包括弧形面，所述弧形面的两侧为紧固面，在紧固面上加工有多个螺纹孔。

所述一号定滑轮包括滑轮，所述滑轮中心安装有主轴，所述主轴两端通过轴承安装在支撑架的底部，支撑架的顶部安装有连接板，连接板上加工有通孔，所述通孔与一号固定箍的螺纹孔相配合并通过螺栓固定相连。

所述一号定滑轮的结构和二号定滑轮的结构相同。

本实用新型有如下有益效果：

1、解决了大型水力发电机停机检修时，检修人员上下定子上端进行检修工作不方便的问题。

2、解决了大型水力发电机停机检修时，确保检修用工器具及零部件向定子上端运输方便安全的问题。

3、提升大型水力发电机定子上端检修效率，确保设备和人员的安全。

4、此爬梯可以同时进行货物的运输，也方便了人员的攀爬，进而提高了爬梯的功能，提高了利用率。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1 为本实用新型的整体结构示意图。

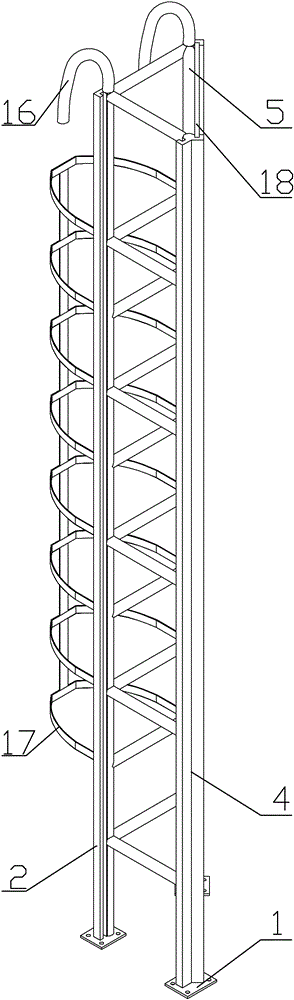

图2 为本实用新型的爬梯梯架结构主视图。

图3为本实用新型的爬梯梯架结构俯视图。

图4为本实用新型的小货箱整体结构示意图。

图5为本实用新型的大货箱整体结构示意图。

图6为本实用新型的一号定滑轮整体结构示意图。

图7为本实用新型的一号固定箍整体结构示意图。

图8 为本实用新型的整体安装结构示意图。

图中：支撑底座1、一号梯架2、横担3、二号梯架4、三号梯架5、大货箱6、小货箱7、一号钢丝绳8、二号钢丝绳9、一号定滑轮10、一号固定箍11、一号横梁12、二号定滑轮13、二号固定箍14、二号横梁15、挂钩16、弧形背网17、滑槽18、检修平台19、大货箱箱体601、一号滑柱602、一号横杆603、一号凹槽604、小货箱箱体701、二号滑柱702、二号横杆703、二号凹槽704、弧形面1101、紧固面1102、螺纹孔1103、滑轮1001、轴承1002、支撑架1003、连接板1004、螺纹孔1005。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

如图1-8所示，一种大型水力发电机停机检修用人、物两用爬梯，它包括一号梯架2、二号梯架4和三号梯架5，三根梯架之间通过横担3相连，构成三边形固定爬梯，所述三根梯架的底部固定有支撑底座1，所述一号梯架2和二号梯架4之间滑动配合安装有小货箱7，所述小货箱7的顶部连接有一号钢丝绳8，一号钢丝绳8穿过一号定滑轮10，一号定滑轮10通过一号固定箍11固定安装在一号横梁12上。通过

进一步的，所述二号梯架4和三号梯架5之间滑动配合安装有大货箱6，所述大货箱6的顶部连接有二号钢丝绳9，二号钢丝绳9穿过二号定滑轮13，所述二号定滑轮13通过二号固定箍14固定安装在二号横梁15上。

进一步的，所述三边形固定爬梯的顶部固定有挂钩16，在一号梯架2和三号梯架5的外侧面安装有弧形背网17。

进一步的，所述一号梯架2、二号梯架4和三号梯架5的侧端面都设置有滑槽18。

进一步的，所述大货箱6包括大货箱箱体601，所述大货箱箱体601的顶部设置有一号横杆603，一号横杆603的中心位置设置有一号凹槽604，所述一号凹槽604与二号钢丝绳9相配合，所述大货箱箱体601的两侧面设置有多根一号滑柱602，所述一号滑柱602与梯架上的滑槽18相配合。

进一步的，所述小货箱7包括小货箱箱体701，所述小货箱箱体701的顶部设置有二号横杆703，二号横杆703的中心位置设置有二号凹槽704，所述二号凹槽704与一号钢丝绳8相配合，所述小货箱箱体701的两侧面设置有多根二号滑柱702，所述二号滑柱702与梯架上的滑槽18相配合。

进一步的，所述一号固定箍11采用剖分式结构，包括弧形面1101，所述弧形面1101的两侧为紧固面1102，在紧固面1102上加工有多个螺纹孔1103。

进一步的，所述一号定滑轮10包括滑轮1001，所述滑轮1001中心安装有主轴，所述主轴两端通过轴承1002安装在支撑架1003的底部，支撑架1003的顶部安装有连接板1004，连接板1004上加工有通孔1005，所述通孔1005与一号固定箍11的螺纹孔1103相配合并通过螺栓固定相连。

进一步的，所述一号定滑轮10的结构和二号定滑轮13的结构相同。

进一步的，所述一号固定箍11和二号固定箍14的结构相同，所述固定箍之间采用螺栓固定相连，提高了连接强度。

本实用新型的具体工作过程和工作原理为：

参见图8，该装置通过在梯架上安装滑轮及货箱来作为大型水力发电机检修平台运送人物的专用部件，具体安装及使用方法：

1）组装爬梯。首先将大货箱6两端的一号滑柱602嵌入到二号梯架4和三号梯架5侧端面的滑槽18内部，将小货箱7两端的二号滑柱702嵌入到一号梯架2、二号梯架4侧端面的滑槽18内部。将一号固定箍11和二号固定箍14固定螺栓分别固定在一号横梁12和二号横梁15上，再将一号定滑轮10和二号定滑轮13分别固定安装在一号固定箍11和二号固定箍14的底端，将大货箱6和小货箱7的顶部分别连接二号钢丝绳9和一号钢丝绳8，并将二号钢丝绳9和一号钢丝绳8分别穿过一号定滑轮10和二号定滑轮13，同时将两根钢丝绳的另一端分别与卷扬电机相连。

2）现场安装爬梯。将检修平台19开口后，和梯架上端焊接，并用固定螺栓将梯架下端的支撑底座1和地面固定。

3）现场使用。检修人员可以通过一号梯架2和三号梯架5之间的梯架人员通道上下。若运送的货物较大，可将货物放置大货箱6内，通过二号钢丝绳9可实现大货物的运送。若运送货物较小，可将货物放置在小货箱7内，通过一号钢丝绳8可实现小货物的运送。

上述实施例用来解释说明本实用新型，而不是对本实用新型进行限制，在本实用新型的精神和权利要求的保护范围内，对本实用新型做出的任何修改和改变，都落入本实用新型的保护范围。
