一种新型旋钮式纸巾盒的制作方法

本实用新型涉及一种纸巾盒，具体涉及一种新型旋钮式纸巾盒。

背景技术：

通常放在卫生间的卷纸在取纸时，先用一手捏住纸的边缘头，然后拉出所需要的长度，再用另一手配合扯断。这样，对于另一手拿着别的物品的人、或是一手不太方便的残疾朋友，操作就显得不太合适。有的卷纸在抽纸时纸容易被抽烂，使用不方便，而且卷纸剩于一少半的时候, 纸巾盒不起作用，能把剩余的纸都拽出来了，造成了浪费。

技术实现要素：

为了改善上述缺陷，本实用新型提供了一种新型旋钮式纸巾盒，该纸巾盒放纸只需打开旋钮，即可把盒盖打开，关上旋钮，即可把盒盖锁定，单手下拉上拽即可完成取纸，使用时更为方便、快捷。

本实用新型解决其技术问题所采取的技术方案是：一种新型旋钮式纸巾盒，包括活动盖、活动挡片、控制面板、锁定销、盒体、侧壁、后壁、锁定挡管，其特征在于：活动盖通过转轴与盒体相连，在活动盖的中间部装有控制面板，在控制面板上设有调节开关旋钮，在活动盖的下方设有活动挡片，在活动盖内里面靠两端分别设有锁定销固定座、活动挡片固定座，活动挡片焊接在活动挡片固定座上，调节开关旋钮与锁定销相连。锁定销插装在锁定销固定座和活动挡片固定座上，在盒体的正面下方设有锁定挡管。在锁定挡管的下方设有一个折边Ⅰ，折边Ⅰ与盒体底部连为一体。

所述的活动盖的上方为圆弧型，下方为垂直型。

所述的活动挡片带有锁定挡片中间设有带凹面的弧度，使锁定挡管和活动挡片紧密配合。

所述的锁定销为对称的两个。

所述的盒体的侧壁上方带有弧度的折边Ⅱ，下方为垂直型，在侧壁下端一侧设有销孔。

所述的控制面板的一侧与活动盖和活动挡片的一侧平齐。 在盒体后壁上的上边设有一个安装孔，下面设有两个安装孔。

由于采用上述技术方案，本实用新型的有益效果是：只需单手下拉上拽即可完成取纸，使用时更为方便、快捷，构思巧妙，而且结构简单、安装很方便。

附图说明

下面结合附图及实施例对本实用新型作进一步说明。

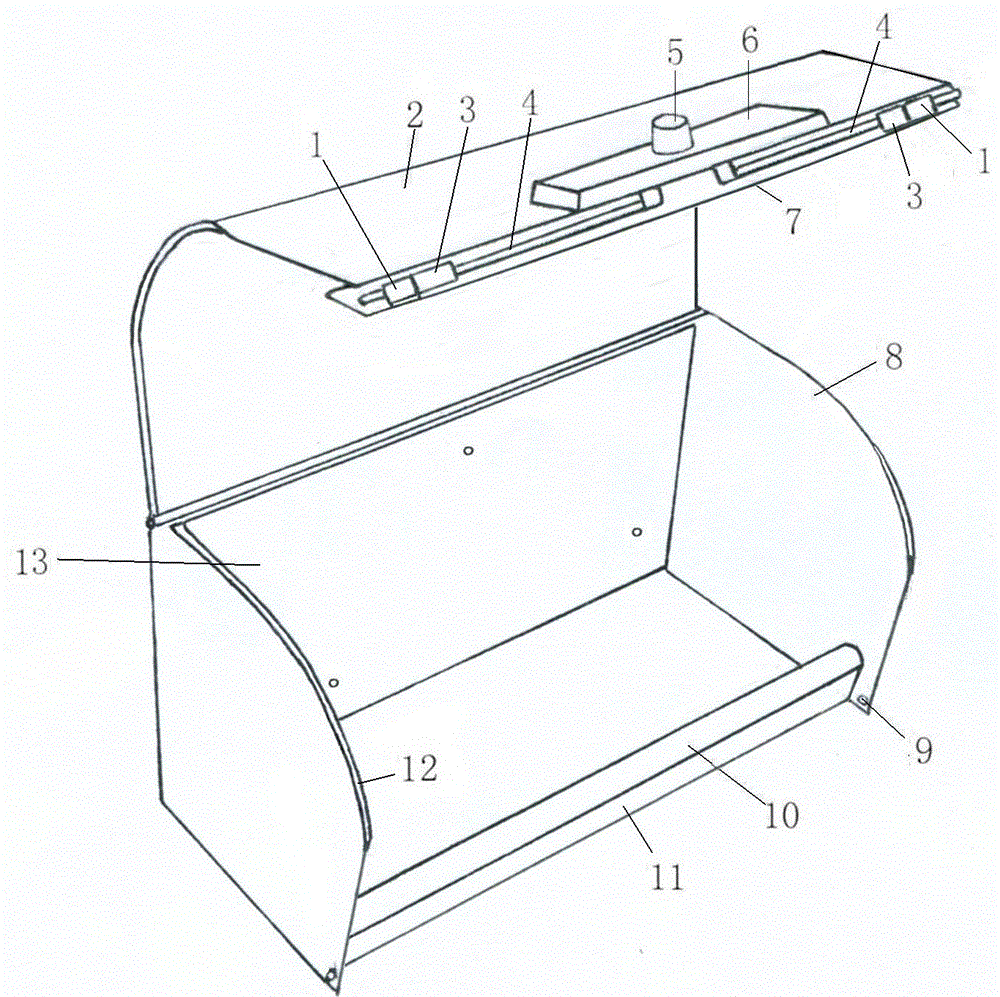

图1为本实用新型的打开结构示意图。

图2为本实用新型的关闭结构示意图。

图中，1. 活动挡片固定座，2.活动盖，3. 锁定销固定座，4.锁定销5.调节开关按钮，6.控制面板，7. 活动挡片，8.侧壁，9.销孔，10. 锁定挡管，11.折边Ⅰ，12.折边Ⅱ，13.后壁。

具体实施方式

参照图1和图2中，本实用新型包括活动盖（2）、活动挡片（7）、控制面板（3）、锁定销（4）、盒体、侧壁（8）、后壁（12）、锁定挡管（10），活动盖（2）通过转轴与盒体相连，在活动盖（2）的中间部装有控制面板（6），在控制面板（6）上设有调节开关旋钮（5），在活动盖的下方设有活动挡片（7），在活动盖（2）内里面靠两端分别设有锁定销固定座（3）、活动挡片固定座（1），活动挡片固定座（1）焊接在活动挡片（7）上，调节开关旋钮5与锁定销（4）相连。锁定销（4）插装在锁定销固定座（3）和活动挡片固定座（1）上，在盒体的正面下方设有锁定挡管（10）。在锁定挡管（10）的下方设有一个折边Ⅰ（11），折边Ⅰ（11）与盒体底部连为一体。

所述的活动盖（2）的上方为圆弧型，下方为垂直型。

所述的活动挡片中间设有带凹面的弧度，使锁定挡管（10）和活动挡片（7）紧密配合。

所述的控制面板（6）的一侧与活动盖（2）和活动挡片（7）的一侧平齐。

所述的锁定销（4）为对称的两个。

所述的盒体的侧壁（8）上方带有弧度的折边Ⅱ（12），下方为垂直型，在侧壁下端一侧设有销孔。在盒体后壁（13）上的上边设有一个安装孔，下面设有两个安装孔。

使用时，通过膨胀螺钉把纸巾盒固定在墙上，可以将卷纸顺时针或逆时针放到盒体里，盖上活动盖，并通过活动盖上的调节开关按钮控制锁定关上活动盖使锁定销插装在销孔里，用单手下拉上拽，即可完成取纸，使用时更为方便、快捷。

以上所述仅为本实用新型的实施例而已，并不用于限制本实用新型。本实用新型可以有各种合适的更改和变化。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
