一种收折式浴巾架的制作方法

本实用新型涉及浴巾架领域，尤其涉及一种收折式浴巾架。

背景技术：

浴巾架是由两个支座承托一根或多根横杆而组成，某些可折叠，某些可用于消毒毛巾，一般装在卫生间墙壁，用于放置衣物、毛巾等。浴巾架从材料上划分，一般分为:全铜浴巾架，不锈钢浴巾架，铝合金浴巾架。按功能可以分为:活动浴巾架和浴巾架。其中要数铝合金毛巾架性价比最高，且其表面可制作成多种效果，满足现代家装的个性化需求。浴巾架尺寸一般有50CM,60CM,70CM,80CM等。可根据卫生间大小选配相应尺寸。

现有产品的缺点在于：洗澡时由于浴巾正在使用中，因此不需要太多横杆来悬挂浴巾，因此横杆较多的浴巾架在浴室占用较大的空间，使得浴室活动空间变小；但是一个家庭不可能共用一根浴巾，因此如果将浴巾架收折起来则不能悬挂其他浴巾。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种收折式浴巾架，可以在洗澡时将浴巾架翻折，但同时还能悬挂浴巾。

本实用新型通过以下技术手段解决上述技术问题：

一种收折式浴巾架，包括左右对称的两块支座承托和两根支撑杆，所述支撑杆一一对应安装在支座承托上部，两支撑杆之间均匀安装有多个平行主横杆，两支座承托之间连接有挂钩板，所述挂钩板上设置有多个挂钩；

所述支座承托上部分别设置有旋转座，所述支撑杆通过转轴安装在旋转座上，所述旋转座上部开口使得支撑杆可向上翻折；

所述旋转座底部设置有连接弹簧可伸缩的固定销，所述支撑杆末端为圆弧形，支撑杆垂直翻折后其圆弧形末端外侧与固定销抵接；

还包括两根连杆，所述连杆一端分别与同一主横杆两端铰接，两连杆下端之间安装有一根副横杆。

达到的技术效果在于：洗澡时通过将主横杆和支撑杆组成的置物架向上翻折与墙壁贴合从而节约了空间，同时固定销可以有效保证翻折后的稳定性，此时通过将副横杆翻折与墙面垂直即可悬挂浴巾，副挂杆占空间较小。

作为本方案的进一步改进，所述副横杆与连杆所对应的主横杆之间的距离等于相邻两主横杆之间的距离。

作为本方案的进一步改进，所述主横杆两端安装有消音胶圈，连杆旋转后其末端恰好与消音胶圈抵接。可以减小翻折过程中因碰撞发出的噪声。

作为本方案的进一步改进，所述支撑杆安装有四根主横杆，所述连杆上端安装在外侧第二根主横杆上，连杆下端安装副横杆，所述消音胶圈安装在外侧第三根主横杆上。

作为本方案的进一步改进，所述连杆的靠近支座承托侧为弧形。可以使连杆翻折后与主横杆完美贴合。

作为本方案的进一步改进，所述支撑杆与转轴之间以及连杆与主横杆之间都安装有消音胶圈垫。

作为本方案的进一步改进，所述连杆与横杆的铰接处设置有限位机构，限位机构包括固定在连杆上的限位环和固定在横杆上的凸轮，限位环上每隔90°设置有一个凹槽，所述凸轮的位置与形状与凹槽相对应，使得连杆每旋转90°凹槽就与凸轮卡合。

达到的技术效果是当主横杆组成的置物架向上翻折后，若要挂浴巾，只需将副横杆旋转90°，通过限位机构形成固定结构，挂上浴巾以后也不会向下翻折；避免了目前副横杆挂上浴巾后向下翻折使得浴巾与墙面贴合不易干燥。

本实用新型的有益效果：和传统的浴巾架相比较，本方案中通过设计可以翻折的副横杆，从而解决了目前横杆较多的浴巾架占用空间过大的问题。

附图说明

图1是本实用新型的结构示意图；

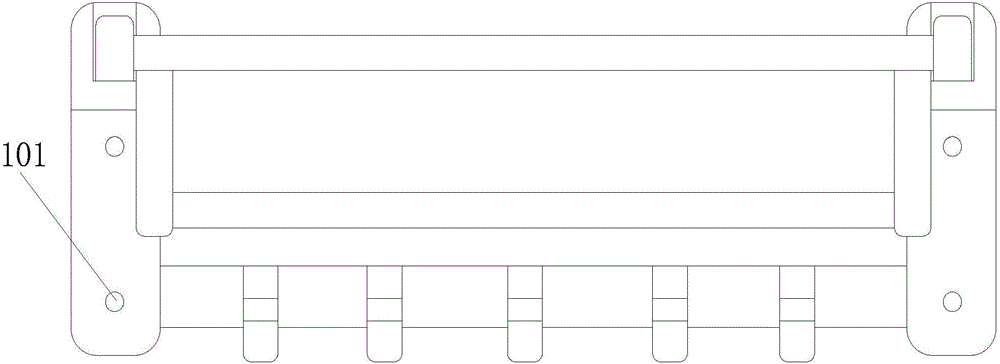

图2是本实用新型的主视图；

图3是本实用新型翻折后的示意图。

具体实施方式

以下将结合附图对本实用新型进行详细说明：

如图1、图2、图3所示：

一种收折式浴巾架，包括左右对称的两块支座承托1、两根支撑杆2和两根连杆4，所述支撑杆2一一对应安装在支座承托1上部，两支撑杆2之间均匀安装有多个平行主横杆5，两支座承托1之间连接有挂钩板6，所述挂钩板6上设置有多个挂钩7。

上述两支座承托1分别设置有螺栓安装孔101，两支座承托1通过螺钉或螺栓安装在浴室墙面上，保持与墙面平行。

所述支座承托1上部分别设置有旋转座3，所述支撑杆2通过转轴9安装在旋转座3上，所述旋转座3上部开口使得支撑杆2可向上翻折。正常情况下，支撑杆2与浴室墙面垂直。

所述旋转座3底部设置有连接弹簧可伸缩的固定销8，所述支撑杆2末端为圆弧形，支撑杆2垂直翻折后其圆弧形末端外侧与固定销8抵接。

上述连杆4一端分别与同一主横杆5两端铰接，两连杆4下端之间安装有副横杆51。

作为本方案的进一步改进，所述副横杆51与连杆4所对应的主横杆5之间的距离等于相邻两主横杆5之间的距离。

作为本方案的进一步改进，所述主横杆5两端安装有消音胶圈501，连杆4旋转后其末端恰好与消音胶圈501抵接。

作为本方案的进一步改进，所述支撑杆2安装有四根主横杆5，所述连杆4上端安装在外侧第二根主横杆5上，连杆4下端安装有一根副横杆51，所述消音胶圈501安装在外侧第三根主横杆5上。

作为本方案的进一步改进，所述连杆4的靠近支座承托1侧为弧形。

作为本方案的进一步改进，所述支撑杆2与转轴9之间以及连杆4与主横杆5之间都安装有消音胶圈垫。

最后，作为本方案的进一步改进，所述连杆4与横杆5的铰接处设置有限位机构，限位机构包括固定在连杆4上的限位环和固定在横杆5上的凸轮，限位环上每隔90°设置有一个凹槽，所述凸轮的位置与形状与凹槽相对应，使得连杆4每旋转90°凹槽就与凸轮卡合。

以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
