本实用新型属于餐具领域,具体涉及一种可升降的碗架。
背景技术:
现有的一般都是固定放在厨房,吃饭需要碗时要跑厨房去拿比较麻烦。
技术实现要素:
针对上述现有技术,本实用新型的目的是提出一种可升降的碗架。
本实用新型的技术方案是这样实现的:一种可升降的碗架,包括碗架和升降机构,碗架分为上下两层可分别放置碗和筷子,升降机构包括电机和卷线杆,电机固定在天花板上,卷线杆与电机轴连接,卷线杆上缠有碗架上的细绳使得卷线杆转动可使碗架升降。
这样设计的有益效果是,两层碗架使得碗和筷子勺子可以分开放使得取放更方便,碗架可以直接安装在饭桌上方,需要时降下来,不需要时升上去,使用方便。
进一步地,碗架底部设有照明灯,这样美观实用。
进一步地,电机受遥控开关控制可实现正反双向转动,这样控制方便。
附图说明

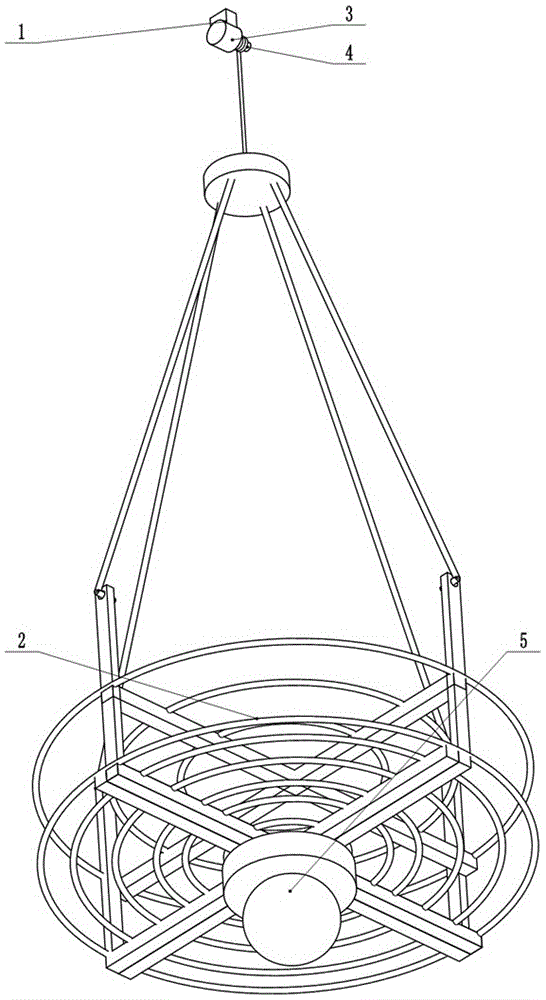

图1为本实用新型可升降的碗架立体示意图;
图2为本实用新型可升降的碗架立体示意图。
具体实施方式
根据需要,在本文中公开了本实用新型的详细实施例,但应了解所公开的实施例只是示范本实用新型,本实用新型可以不同和替代形式实施。附图未必按照比例绘制,且某些特点可被夸大或缩小以示出特定构件的细节。因此,本文所公开的具体结构和功能细节不应被理解为具有限制意义,而是仅作为代表性基础以教导本领域技术人员不同地采用本实用新型。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
如图1图2所示,一种可升降的碗架,包括碗架2和升降机构1,碗架2分为上下两层可分别放置碗和筷子,碗架由直杆和环焊接而成,碗架四面设有四根竖杆支撑两层碗架,四根竖杆各设有细绳,四根细绳上端固定到一起并延伸为一根细绳,升降机构1包括电机3和卷线杆4,电机3固定在天花板上,卷线杆4与电机3轴连接,卷线杆4上缠有碗架2上的细绳使得卷线杆4转动可使碗架2升降,碗架底部设有照明灯5。
