本实用新型属于餐具领域,具体涉及一种可升降的碗架。
背景技术:
现有的一般都是固定放在厨房,吃饭需要碗时要跑厨房去拿比较麻烦。
技术实现要素:
针对上述现有技术,本实用新型的目的是提出一种可升降的碗架。
本实用新型的技术方案是这样实现的:一种可升降的碗架,包括碗架和弹簧,碗架分为上下两层可分别放置碗和筷子,弹簧设在碗架上方可吊起碗架使得弹簧的伸缩长度可控制碗架的高度,碗架下方设有拉手便于把碗架往下拉。
这样设计的有益效果是,两层碗架使得碗和筷子勺子可以分开放使得取放更方便,碗架可以直接安装在饭桌上方,需要时拉下来,不需要时弹簧升上去,使用方便,而且美观。
进一步地,碗架底部设有照明灯,这样美观实用。
附图说明

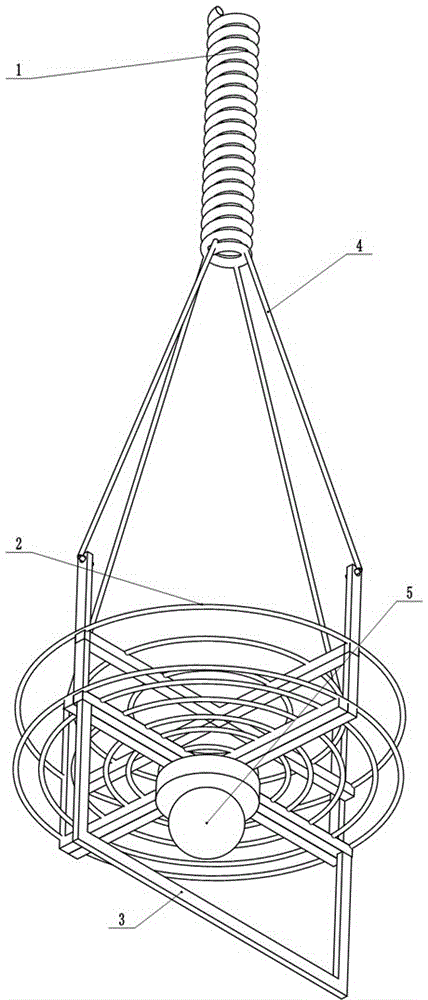

图1为本实用新型可升降的碗架立体示意图;
图2为本实用新型可升降的碗架立体示意图。
具体实施方式
根据需要,在本文中公开了本实用新型的详细实施例,但应了解所公开的实施例只是示范本实用新型,本实用新型可以不同和替代形式实施。附图未必按照比例绘制,且某些特点可被夸大或缩小以示出特定构件的细节。因此,本文所公开的具体结构和功能细节不应被理解为具有限制意义,而是仅作为代表性基础以教导本领域技术人员不同地采用本实用新型。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
如图1、图2所示,一种可升降的碗架,包括碗架2和弹簧1,碗架2分为上下两层可分别放置碗和筷子,碗架2由直杆和环焊接而成,碗架2四面设有四根竖杆支撑两层碗架,四根竖杆各设有细杆4,四根细杆4上端固定到一起并与弹簧1连接,弹簧1设在碗架上方可吊起碗架2使得弹簧1的伸缩长度可控制碗架2的高度,碗架2下方设有拉手3便于把碗架2往下拉,碗架底部设有照明灯5。
