一种卷帘门弹簧盘的制作方法

本实用新型涉及卷帘门领域，尤其涉及一种卷帘门弹簧盘。

背景技术：

卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门。目前传统的卷帘门弹簧盘，包括左、右盘，左、右盘上相对应的位置设有数量相同固定孔，相对应的固定孔之间分别设有固定臂，固定臂的两端分别与相对应的固定孔固定连接。这种固定的方式通常不太稳定，结构强度低，弹簧盘工作时间一长，固定臂的两端的固定位置处就会出现晃动，甚至还会出现固定位置处出现断裂的现象，对卷帘门的正常使用带来了影响，而且影响整体的使用性能，卷帘门的使用寿命也因此降低，同时维修难度也较高，维修成本也较大。

因此，开发出一种结构强度大的卷帘门弹簧盘，显得较为重要。

技术实现要素：

针对上述不足，本实用新型的目的在于提供一种卷帘门弹簧盘，提高整体结构强度，提高产品的质量，延长使用寿命，减少了维修成本和维修难度，同时使用性能大大提升。

本实用新型为达到上述目的所采用的技术方案是：

一种卷帘门弹簧盘，包括上圆盘与下圆盘，其特征在于，所述上圆盘与下圆盘之间通过若干连接臂与若干连接柱固定连接；在所述上圆盘上表面中心轴方向上设置有一上定位柱，且在该上定位柱中心轴方向上凹设有一上通孔，在所述下圆盘下表面中心轴方向上设置有一下定位柱，且在该下定位柱中心轴方向上凹设有一下通孔，该上定位柱与下定位柱上边缘往中心轴方向弯折设置有若干安装孔；所述上通孔与下通孔四周分别开设有若干开口，且该若干开口与连接臂对应设置；所述上圆盘边缘向上弯折形成上凸出部，所述下圆盘边缘向下弯折形成下凸出部。

作为本实用新型的进一步改进，所述若干连接臂均匀分布于上圆盘与下圆盘边缘，所述若干连接柱一端插入上圆盘中，另一端插入下圆盘中，且每两块连接臂之间设置有一根连接柱。

作为本实用新型的进一步改进，所述连接臂包括固定连接于上圆盘下端边缘的上连接块、与固定连接于下圆盘上端边缘的下连接块，其中，该上连接块上端具有一上弯折部，且该上连接块通过上弯折部与上圆盘固定连接，该下连接块下端具有一下弯折部，且该下连接块通过下弯折部与下圆盘固定连接，该上弯折部的弯折度大于下弯折部的弯折度，且该上连接块位于下连接块内侧。

作为本实用新型的进一步改进，所述上连接块与下连接块之间通过铆钉或螺钉的方式固定。

作为本实用新型的进一步改进，所述连接臂、连接柱、开口与安装孔的数量均为四个。

本实用新型的有益效果为：上圆盘与下圆盘之间通过连接臂与连接柱固定连接，提高了弹簧盘的整体结构强度；通过具有弯折部的上连接块与下连接块固定连接，提高了上连接块与下连接块的结构强度，使上连接块与下连接块的连接更稳定，进一步提高弹簧盘的结构强度，提高弹簧盘的质量，延长使用寿命，减少了维修成本和维修难度，同时使用性能大大提升。

上述是实用新型技术方案的概述，以下结合附图与具体实施方式，对本实用新型做进一步说明。

附图说明

图1为本实用新型的结构示意图；

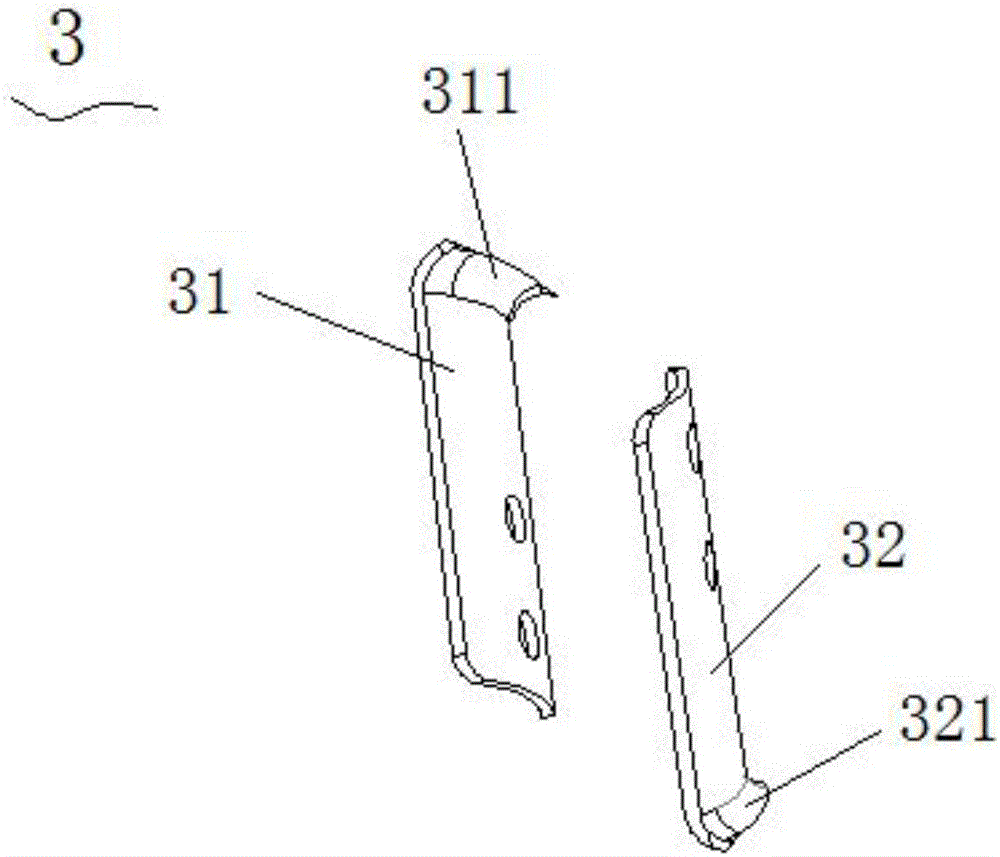

图2为本实用新型连接臂的结构示意图。

具体实施方式

为更进一步阐述本实用新型为达到预定目的所采取的技术手段及功效，以下结合附图及较佳实施例，对本实用新型的具体实施方式详细说明。

请参照图1、图2，本实用新型实施例提供一种卷帘门弹簧盘，包括上圆盘1与下圆盘2，所述上圆盘1与下圆盘2之间通过若干连接臂3与若干连接柱4固定连接；在所述上圆盘1上表面中心轴方向上设置有一上定位柱11，且在该上定位柱11中心轴方向上凹设有一上通孔12，在所述下圆盘2下表面中心轴方向上设置有一下定位柱21，且在该下定位柱21中心轴方向上凹设有一下通孔22，该上定位柱11与下定位柱21上边缘往中心轴方向弯折设置有若干安装孔6；所述上通孔12与下通孔22四周分别开设有若干开口5，且该若干开口5与连接臂3对应设置；所述上圆盘1边缘向上弯折形成上凸出部13，所述下圆盘2边缘向下弯折形成下凸出部23。

在本实施例中，所述若干连接臂3均匀分布于上圆盘1与下圆盘2边缘，所述若干连接柱4一端插入上圆盘1中，另一端插入下圆盘2中，且每两块连接臂3之间设置有一根连接柱4。

同时，所述连接臂3包括固定连接于上圆盘1下端边缘的上连接块31、与固定连接于下圆盘2上端边缘的下连接块32，其中，该上连接块31上端具有一上弯折部311，且该上连接块31通过上弯折部311与上圆盘1固定连接，该下连接块32下端具有一下弯折部321，且该下连接块32通过下弯折部321与下圆盘2固定连接，该上弯折部311的弯折度大于下弯折部321的弯折度，且该上连接块31位于下连接块32内侧。优选的，所述上连接块31与下连接块32之间通过铆钉或螺钉的方式固定。

在本实施例中，所述连接臂3、连接柱4、开口5与安装孔6的数量均为四个。

本实用新型的重点主要在于，上圆盘与下圆盘之间通过连接臂与连接柱固定连接，提高了弹簧盘的整体结构强度；通过具有弯折部的上连接块与下连接块固定连接，提高了上连接块与下连接块的结构强度，使上连接块与下连接块的连接更稳定，进一步提高弹簧盘的结构强度，提高弹簧盘的质量，延长使用寿命，减少了维修成本和维修难度，同时使用性能大大提升。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故采用与本实用新型上述实施例相同或近似的技术特征，而得到的其他弹簧盘，均在本实用新型的保护范围之内。
