背靠装置及具有该背靠装置的椅子的制作方法

本实用新型涉及一种背靠装置及具有该背靠装置的椅子。

背景技术：

在现代人们的生活当中，无论是休息、工作还是娱乐都离不开椅子。椅子的舒适程度在一定程度上体现着人们的生活和工作质量。目前市场上的各类椅子层出不穷，但设计不够人性化，特别是椅背舒适度欠佳，不能最大限度地满足人们的生活和工作需要。像按摩椅这类的椅子又因为价格昂贵，得不到普及。而且常用的按摩椅体积通常都较大，不适宜直接放置于办公室使用。

中国专利申请号为CN200820124482.1揭露了一种背靠装置，该装置通过两个弹簧、二个衔接件与一个连接件构成，其结构复杂，当人背压向贴靠件时，两个弹簧中一个弹簧受到挤压，另一个弹簧就会受到拉伸，无法完全贴合人背，该装置未能最大化的提高人使用的舒适度。

因此，有必要采用新的方案，以解决上述的问题。

技术实现要素：

基于此，有必要提供一种提高使用舒适度的背靠装置及具有该背靠装置的椅子。

本实用新型的一个技术方案是：一种背靠装置，其包括若干背靠单元及若干调整机构，所述调整机构包括一根弹簧、第一固持件和第二固持件，所述第一固持件包括第一固持部和第一锁扣部，所述第一固持部与所述弹簧的一端相固持，第一锁扣部锁扣于所述背靠单元，所述第二固持件包括第二固持部，所述第二固持部与所述弹簧的另一端相固持。

在其中一实施例中，所述第一固持件包括平板状的基部，所述第一固持部为设置在所述基部上的勾部，所述弹簧的一端与该勾部相固持，第一锁扣部为穿过所述基部的螺钉。

在其中一实施例中，所述第一固持件与第二固持件具有相同的结构。

在其中一实施例中，所述背靠单元上设有用于与所述螺钉相配合的螺孔。

在其中一实施例中，所述调整机构还包括套设与所述弹簧外面的柔性保护套。

在其中一实施例中，每个所述背靠单元与一个调整机构相配合。

在其中一实施例中，所述背靠装置还包括基座，所述若干背靠单元通过所述调整机构安装于所述基座上，第二固持件的第二锁扣部锁扣于所述基座。

在其中一实施例中，所述基座上设置有绑带。

本实用新型还揭示一种椅子，具有上述的背靠装置。

在其中一实施例中，椅子包括椅座及与所述椅座连接的椅背，所述背靠装置通过调整机构的第二锁扣部直接锁扣于所述椅背，或者所述背靠装置通过设置的基座安装于所述椅子上。

本实用新型的有益效果：背靠装置包括调整机构，该调整机构为一根弹簧，当人背靠向背靠单元时，背靠单元仅仅受到一根弹簧的支撑，背靠单元的受力点仅仅在一根弹簧上，背靠单元可以让该弹簧的任何方向转向使背靠单元完全贴合人背，克服了现有技术中部分背靠单元不完全贴合人背的状况，从而提高了人背的舒适度。

附图说明

图1为本实用新型具有背靠装置的结构示意图；

图2为本实用新型具有背靠装置的椅子的结构示意图；

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施方式。但是，本实用新型可以通过许多不同的形式来实现，并不限于下面所描述的实施方式。相反地，提供这些实施方式的目的是使对本实用新型的公开内容理解的更加透彻全面。

需要说明的是，当元件被称为“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

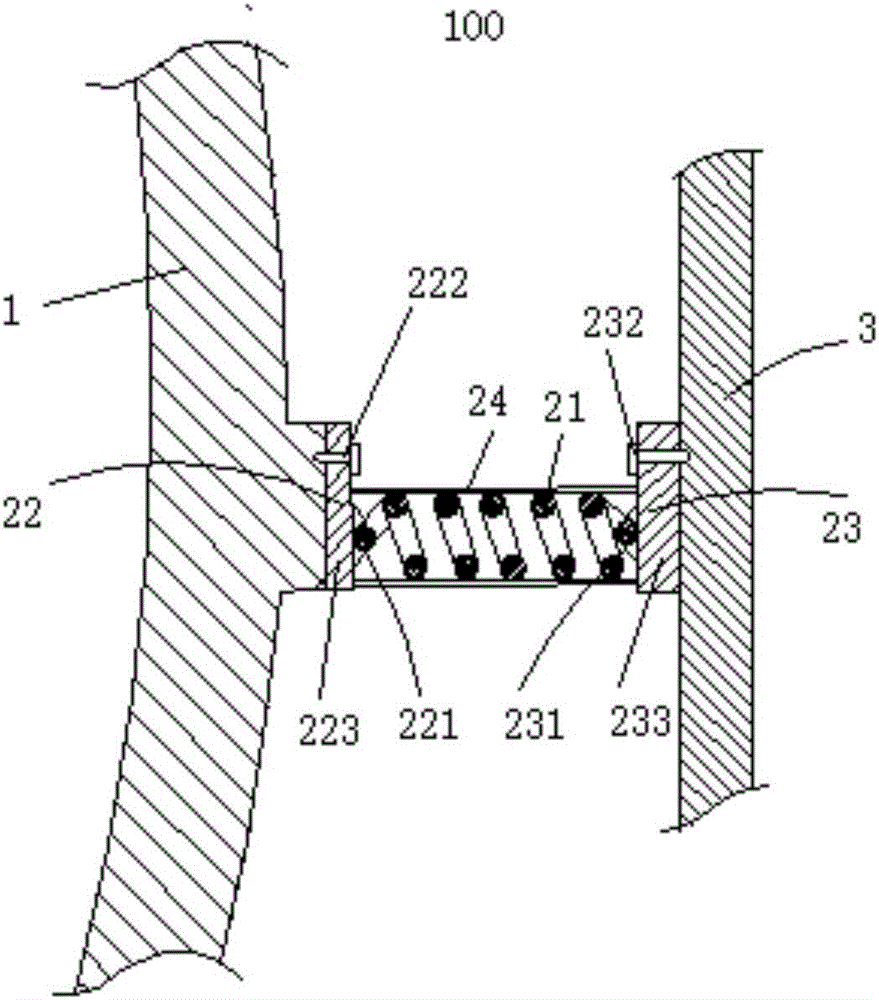

请参图1，本实用新型揭示一种背靠装置100，其包括两个背靠单元1及两个调节机构2。一个背靠单元1与一个调节机构2相连接。调节机构2包括一个弹簧21、一个第一固持件22和一个第二固持件23。第一固持件22包括第一固持部221和第一锁扣部222。第一固持部221与弹簧21的一端相固持。第一锁扣部222锁扣于背靠单元1。第二固持件23包括第二固持部231和第二锁扣部232。第二固持部231与弹簧21的另一端相固持。该调整机构为一根弹簧，当人背靠向背靠单元时，背靠单元仅仅受到一根弹簧的支撑，背靠单元的受力点仅仅在一根弹簧上，背靠单元可以让该弹簧的任何方向转向使背靠单元完全贴合人背，克服了现有技术中部分背靠单元不完全贴合人背的状况，从而提高了人背的舒适度。

请继续参阅图1，第一固持件22包括平板状的基部223。第一固持部221为设置在基部223上的勾部，弹簧21的一端与该勾部相固持。第一锁扣部222为穿过基部223的螺钉。背靠单元1上设有用于与螺钉相配合的螺孔。螺钉安装于螺孔内，从而将调整机构2与背靠单元1相组装。调整机构2还包括套设与弹簧21外面的柔性保护套24，以防止夹伤使用者并保护弹簧21。

进一步的，背靠装置100还包括基座3。背靠单元1通过调整机构2安装于基座3上。第二固持件23的第二锁扣部232锁扣于基座3。基座3上设置有绑带(未图示)。第一固持件22与第二固持件23具有相同的结构，基座3上同样设置有与螺钉相配合的螺孔。组装简单，成本低廉。

本实施例中，每个背靠单元1与一个调整机构2相配合。使用时，背靠单元1受力，通过弹簧21的调整作用调整背靠单元1的位置，自动的调整到最舒适的位置。两个背靠单元1分左右两边设置，使用时，可分别承托住背部腰的两侧，又通过调整机构的调整作用，更贴合人体，达到最佳的舒适度。

其他实施方式中，背靠装置100可设置三个、四个甚至更多个背靠单元1，调整的灵活度更大。同时，一个背靠单元1可以配套使用两个及以上的调整装置2，使得调整更加精确。

请参图2，揭示了将背靠装置100使用于椅子400的实施例。椅子400包括椅座401及与椅座401连接的椅背402。背靠装置100通过设置的基座3安装于椅子400上。具体的，通过绑带系与椅座401或者椅背402上。

另外，本实用新型的背靠装置也可以直接安装在椅背上，也即调整装置直接锁扣于椅背上。

综上，本实用新型的背靠装置100通过设置分开的背靠单元1及与背靠单元1连接的调整装置，当人的背部抵靠于背靠单元1时，可通过一根弹簧调整，达到舒适的位置。也即背部活动时，利用一根弹簧的柔性和弹性，起到调整和缓冲作用，从而达到最佳的舒适度。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，上面结合附图对本实用新型的具体实施方式做详细的说明。在上面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于上面描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受上面公开的具体实施例的限制。并且，以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的两种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
