盒盖式男士一次性集尿袋的制作方法

本实用新型涉及一种医疗用品、生活用品领域，特别是盒盖式男士一次性集尿袋。

背景技术：

市场出售的各种男性集尿袋，是专为男性尿失禁，外科手术患者，卧床不起病人，来收集尿液，很多人使用它不仅解决了患者和家属好多生活上的难题，同时也防止患者之间交叉感染，日本制造的男性集尿袋，方便乘坐长途客车上尿急男士游客，由于男性集尿袋体积大，游客随身携带不便。

中国专利公开的密闭式塑料小便器，其专利申请号：882109057，包括集尿袋、圆桶、盖帽、集尿漏斗，这种小便器男女都适用，特别是卧床病人能自己单独使用，用后可随便放置，尿液均不会流出。其优点集尿袋可以折叠，便于携带和保管，不足是折叠后体积较大。

中国专利公开的一种男用便携小便器，其专利申请号：2010206018699，包括袋体、吊带，其特征在于：所述的袋体为类似避孕套形状，大圆柱体为螺纹面，外口处连接有吊带。优点结构简单，便于制造，储存空间非常大，可防止尿液回流，使用方便的小便器，不足之处是，体积大，不便携带。

技术实现要素：

本实用新型的目的针对现有的男性集尿袋存体积大、携带技术难题，提供一种盒盖式男士一次性集尿袋。

本实用新型解决其技术所采取的技术方案为：盒盖式男士一次性集尿袋，包括集尿袋、集尿袋盒、盒盖、密封圈垫、袋盒上端口粘接层、密封层构成，其特征是集尿袋盒内装有折叠好的集尿袋，集尿袋上口，套入到袋盒上端口粘接层处，粘贴在集尿袋盒上，在集尿袋盒与盒盖之间，设有一个密封圈垫，在集尿袋盒下端，设有密封层，在密封层上设有易拉开纸柄。

使用时，通过集尿袋盒下端的易拉开纸柄，将密封层撕开，取出集尿

袋，再拧开集尿袋盒上盒盖，收集尿液后，把盒盖紧固在集尿袋盒上，即成。

有益效果：盒盖式男士一次性集尿袋，包括集尿袋、集尿袋盒、盒盖、密封圈垫、袋盒上端口粘接层、密封层构成，其特征是集尿袋盒内装有折叠好的集尿袋，集尿袋上口，套入到袋盒上端口粘接层处，粘贴在集尿袋盒上，在集尿袋盒与盒盖之间，设有一个密封圈垫，在集尿袋盒下端，设有密封层，在密封层上设有易拉开纸柄，使用时，通过集尿袋盒下易拉开纸柄，将密封层撕开，取出集尿袋，再拧开集尿袋盒上盒盖，收集尿液后，把盒盖紧固在集尿袋盒上。该一次性尿袋结构设计简单，体积小、携带方便、环保卫生。

附图说明

图1为本实用新型的盒盖式男士一次性集尿袋的展开结构示意图；

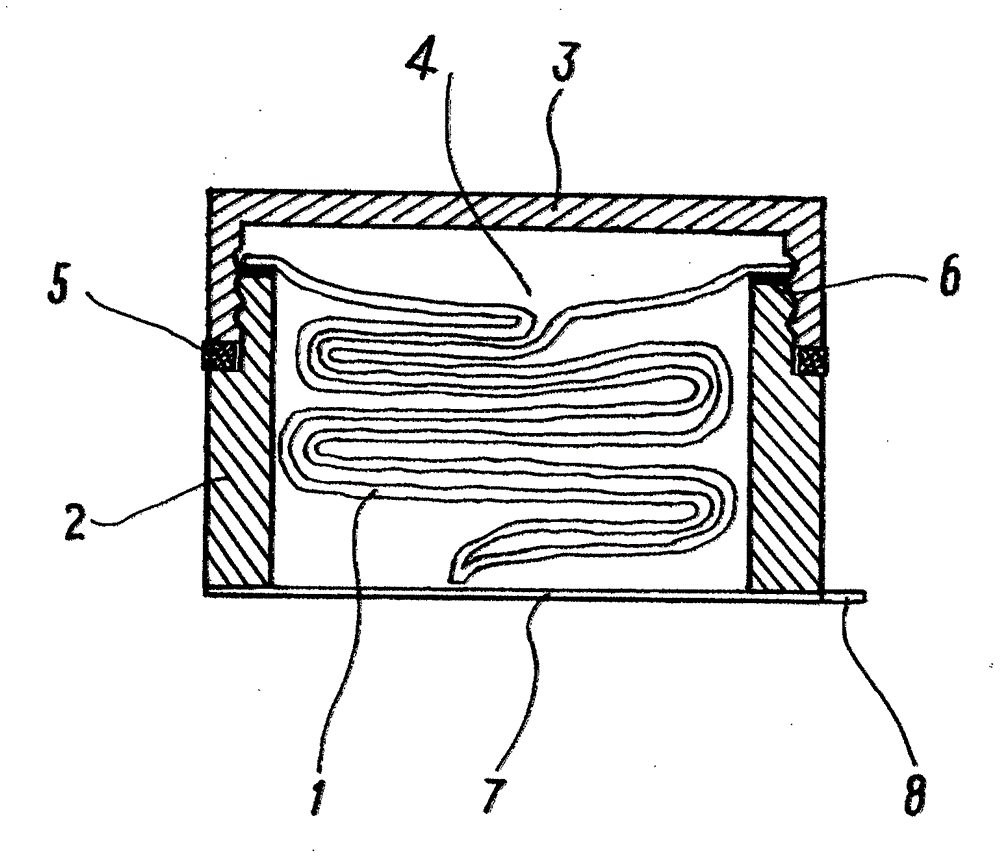

图2为本实用新型的盒盖式男士一次性集尿袋的剖面结构示意图。

图中：1-集尿袋；2-集尿袋盒；3-盒盖；4-集尿袋上口；5-密封圈垫；6-袋盒上端口粘接层；7-密封层；8-易拉开纸柄。

具体实施方式

下面结合附图与实施例对本实用新型作进一步说明：

据图1至图2所示的盒盖式男士一次性集尿袋，包括集尿袋1、集尿袋盒2、盒盖3、密封圈垫5、袋盒上端口粘接层6、密封层7构成，其特征是集尿袋盒2内，装有折叠好的集尿袋1，集尿袋上口4，套入到袋盒上端口粘接层6处，粘贴在集尿袋盒2上，在集尿袋盒2与盒盖3之间，设有一个密封圈垫5，在集尿袋盒2下端，设有密封层7，在密封层7上设有易拉开纸柄8。

使用时，通过集尿袋盒2下端的易拉开纸柄8，将密封层7撕开，取出集尿袋1，再拧开集尿袋盒2上盒盖3，收集尿液后，把盒盖3紧固在集尿袋盒2上，即成。
