家用烘鞋器的制作方法

本实用新型属于家用品技术领域，特别是涉及一种家用烘鞋器。

背景技术：

在日常生活中，鞋内汗湿气一般都是通过自然风干的，自然风干的效果不能满足人们的需求，首先是在时间上，自然风干需要较长的时间，由于人们的生活节奏较快或工作需要尽量缩短风干的时间；此外在自然风干下的鞋子除臭效果不佳，人们往往希望在风干的情况下还能去除鞋内的异味，并且在黄梅季节的时候潮湿的鞋子异味会更重，在寒冷的冬季，尤其是在中国南方一些城市，气候非常阴冷潮湿，鞋子穿过一天会有脚汗，不容易干燥；夜里睡觉时，鞋子放在屋内更容易发潮，第二天穿在脚上会有冰凉的感觉，有害人体健康；此外，遇到下雪天气，鞋子也容易被雪打湿，需要在太阳底下或者火炉旁长时间晾晒或烘烤才能干燥。为此，烘鞋器便越来越受到人们的喜爱。如专利号CN201310556647.8公开了一种烘鞋器，包括用于直接放入鞋内的主体、固定在所述主体上的导热片以及与所述导热片连接的加热片，所述加热片通过导线与同市电插座插接的插头连接。以及专利号CN201310556536.7公开的一种烘鞋器，包括底部设有开口的主体、从所述开口处固定在所述主体内的导热片以及通过固定片固定在所述导热片上的发热片，所述发热片通过导线与插头连接。其均通过主体插入鞋内，主体上的加热片或导热片通电后发热，以实现烘鞋的功能，但其烘鞋器的温度较低，烘烤时间较长，无法快速烘干鞋，且一次只能烘干一双鞋，效率太慢。

技术实现要素：

本实用新型的目的就在于克服现有技术的不足，提供了一种家用烘鞋器，其结构简单，使用方便，烘鞋温度可调，烘干速度快，一次性可实现多双鞋烘干，实用性强。

为了实现上述目的，本实用新型提供了一种家用烘鞋器，包括箱体、电机、转轴和控制器，所述箱体横向设置有所述转轴，所述转轴的端部外接所述电机， 所述转轴上设置有若干叶片，相邻两所述叶片的端部通过栅栏相连接，所述栅栏相对于所述叶片可拆卸，所述箱体的内壁上设置有电加热器、温度传感器、湿度传感器和紫外灯，所述温度传感器和湿度传感器均与所述控制器相连接，所述控制器分别与所述电加热器、紫外灯和电机相连接，所述箱体的正面设置有门，所述门上设置有显示屏，所述显示屏与所述控制器相连接，所述控制器分别与报警器和定时器相连接。

进一步的，所述转轴上圆周均布地设置有若干所述叶片，所述叶片呈栅栏状，所述叶片的数量为3～6片。

进一步的，所述箱体的底部设置有轮子，四个所述轮子分别设置于所述箱体的四个角上。

进一步的，所述箱体的正面设置的门为两开门或单开门。

进一步的，所述家用烘鞋器还包括报警器，所述报警器与所述控制器相连接。

本实用新型的工作原理：需烘干的鞋放置于转轴的两叶片围成的空间范围内，一次性可放置若干双鞋，鞋放置好后，相邻两叶片的端部通过栅栏封闭，以保证转轴转动时，鞋不会掉落出来。此时电机带动转轴转动，电加热器加热，以实现鞋子均匀快速烘干，摆脱现有烘鞋器鞋子与电加热器均处于固定状态，导致烘鞋器内的鞋子受热不均匀，离电加热器的先烘干，而远离电加热器的鞋烘干速度慢，从而造成整体一次性烘干速度慢，而且离电加热器近的鞋，由于长时间处于电加热器的高温度下，可能会造成鞋烧焦或变形等。另外，通过紫外灯发出的紫外光，实现箱体内鞋的除臭灭菌处理。

本实用新型箱体内的温度传感器用于实时监测箱体的加热温度，且将监测值发送给控制器，控制器接收监测值后通过门上的显示屏显示当前的温度值，以便实时知晓箱体内的加热温度。当需调节箱体内的加热温度时，通过控制器调节电加热器的加热温度，来实现箱体内加热温度的调节，调节方便，可控性强。

本实用新型箱体内的湿度传感器用于实时监测箱体内的空气湿度，通过空气湿度以判别鞋子是否已烘干，湿度传感器将监测值发送给控制器，控制器接收监测值后通过门上的显示屏显示当前的湿度值，以便用户实时知晓箱体内的鞋子的烘干情况。当监测到的湿度值小于预先设定值时，控制器随即关闭电加热器和电机，实现鞋子烘干后的自动关闭，自动化程度高。根据鞋子本身的烘干情况来判 定是否关闭电加热器，准确性高，操作方便。另外，通过定时器设定紫外灯的开启时间，即设定消毒时间，并通过显示屏实时显示定时器的实时时间以及设定的消毒时间，当定时器达到消毒时间时，控制器随即关闭紫外灯，完成鞋子的杀菌消毒，自动化程度高，使用方便。

本实用新型需调节转轴的转速时，通过控制器调节电机的转速，同时控制器将电机的转速值显示在显示屏上，以便用户实时知晓转轴的转动快慢，根据需求调节电机的转速。

本实用新型控制器与报警器相连接，报警器用于故障报警，以提示用户及时关闭电源，防止意外情况。

本实用新型的有益效果：需烘干的鞋放置于转轴的两叶片围成的空间范围内，一次性可放置若干双鞋，鞋放置好后，相邻两叶片的端部通过栅栏封闭，以保证转轴转动时，鞋不会掉落出来。此时电机带动转轴转动，电加热器加热，以实现鞋子均匀快速烘干，摆脱现有烘鞋器鞋子与电加热器均处于固定状态，导致烘鞋器内的鞋子受热不均匀，离加热器的先烘干，而远离加热器的鞋烘干速度慢，从而造成整体一次性烘干速度慢，而且离加热器近的鞋，由于长时间处于电加热器的高温度下，可能会造成鞋烧焦或变形等。同时通过紫外灯发出的紫外光，实现箱体内鞋的除臭灭菌处理。通过温度传感器用于实时监测箱体的加热温度，且通过湿度传感器用于实时监测箱体内的空气湿度，并通过显示屏显示箱体内的加热温度和空气湿度，并通过湿度传感器监测的空气湿度，判别鞋子是否烘干，以自动关闭烘鞋器，使用非常方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例的结构示意图。

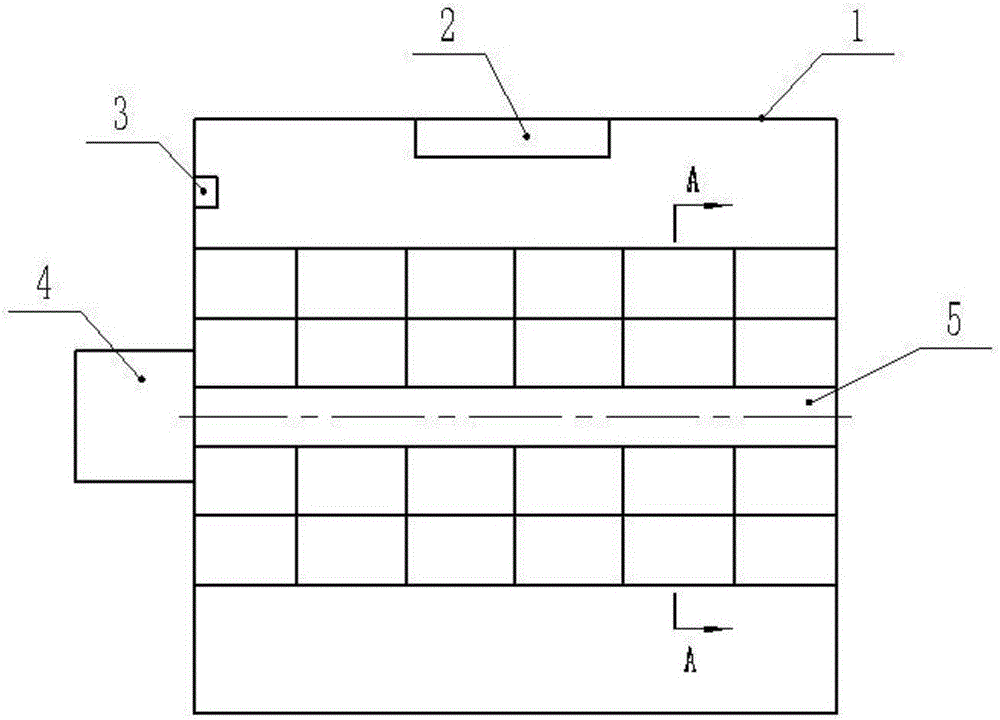

图2为图1的剖视图。

图3为图2的A-A的剖视图。

图4为本实用新型实施例的原理图。

上述附图标记：

1箱体，2电加热器，3紫外灯，4电机，5转轴，6叶片，7栅栏，8门，9显示屏，10控制器，11温度传感器，12湿度传感器，13报警器，14定时器。

具体实施方式

下面结合附图对实用新型进一步说明，但不用来限制本实用新型的范围。

实施例

如图1～4所示，本实用新型提供的一种家用烘鞋器，包括箱体1、电机4、转轴5和控制器10，所述箱体1横向设置有所述转轴5，所述转轴5的端部外接所述电机4，所述转轴5上设置有若干叶片6，相邻两所述叶片6的端部通过栅栏7相连接，所述栅栏7相对于所述叶片6可拆卸，所述箱体1的内壁上设置有电加热器2、温度传感器11、湿度传感器12和紫外灯3，所述温度传感器11和湿度传感器12均与所述控制器10相连接，所述控制器10分别与所述电加热器2、紫外灯3和电机4相连接，所述箱体1的正面设置有门8，所述门8上设置有显示屏9，所述显示屏9与所述控制器10相连接，所述控制器10分别与报警器13和定时器14相连接。

本实用新型的所述转轴5上圆周均布地设置有若干所述叶片6，所述叶片6呈栅栏状，所述叶片6的数量为3～6片。

本实用新型的所述箱体1的底部设置有轮子(图中未画出)，四个所述轮子分别设置于所述箱体1的四个角上。

本实用新型的所述箱体1的正面设置的门8为两开门或单开门。

本实用新型的所述门8上设置有拉手。方便打开门，放鞋或取鞋。

本实用新型的工作原理：需烘干的鞋放置于转轴5的两叶片6围成的空间范围内，一次性可放置若干双鞋，鞋放置好后，相邻两叶片6的端部通过栅栏7封闭，以保证转轴5转动时，鞋不会掉落出来。此时电机4带动转轴5转动，电加热器2加热，以实现鞋子均匀快速烘干，摆脱现有烘鞋器鞋子与电加热器均处于固定状态，导致烘鞋器内的鞋子受热不均匀，离电加热器2的先烘干，而远离电加热器2的鞋烘干速度慢，从而造成整体一次性烘干速度慢，而且离电加热器 2近的鞋，由于长时间处于电加热器2的高温度下，可能会造成鞋烧焦或变形等。另外，通过紫外灯3发出的紫外光，实现箱体1内鞋的除臭灭菌处理。

本实用新型的箱体1内的温度传感器11用于实时监测箱体1的加热温度，且将监测值发送给控制器10，控制器10接收监测值后通过门8上的显示屏9显示当前的温度值，以便实时知晓箱体1内的加热温度。当需调节箱体1内的加热温度时，通过控制器10调节电加热器2的加热温度，来实现箱体1内加热温度的调节，调节方便，可控性强。

本实用新型的箱体1内的湿度传感器12用于实时监测箱体1内的空气湿度，通过空气湿度以判别鞋子是否以烘干，湿度传感器12将监测值发送给控制器10，控制器10接收监测值后通过门8上的显示屏9显示当前的湿度值，以便用户实时知晓箱体1内的鞋子的烘干情况。当监测到的湿度值小于预先设定值时，控制器10随即关闭电加热器2和电机4，实现鞋子烘干后的自动关闭，自动化程度高。根据鞋子本身的烘干情况来判定是否关闭电加热器2，准确性高，操作方便。另外，通过定时器14设定紫外灯3的开启时间，即设定消毒时间，并通过显示屏9实时显示定时器14的实时时间以及设定消毒时间，当定时器14达到消毒时间时，控制器10随即关闭紫外灯3，完成鞋子的杀菌消毒，自动化程度高，使用方便。

本实用新型需调节转轴5的转速时，通过控制器10调节电机4的转速，同时控制器10将电机4的转速值显示在显示屏9上，以便实时知晓转轴5的转动快慢，根据需求调节电机的转速。

本实用新型控制器10与报警器13相连接，报警器13用于故障报警，以提示用户及时关闭电源，防止意外情况。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
