厨房锅具的制作方法

本实用新型涉及家电领域，具体地，涉及一种厨房锅具。

背景技术：

随着经济社会的发展，人们的生活水平也逐步迈向小康，对厨房用各种锅具的需求也越来越多，例如电压力锅、电饭煲等。

以电饭煲为例，一般地，电饭煲包括锅具本体、外壳罩本体、底座以及位于所述外壳罩本体和底座之间的外壳罩，所述外壳罩本体上设置有放置锅具本体的中心孔，其中，所述电饭煲还包括电路板，一般地，电路板通过电路板支架进行安装。目前，电路板支架通常使用螺钉或扣位等方式固定在电饭煲的外壳罩本体上。

然而，由于上述电路板支架的安装方式通常只固定电路板支架的两侧，确保其不会明显晃动即可。但是，在实际运输过程中，上述电路板支架的安装方式并不能满足需要，因为在实际运输过程中，不可避免地会遇到暴力搬运等现象，也就是说，电饭煲等家电产品会受到不同程度的外力作用，特别是在受到较大外力时，电饭煲等家电产品容易发生晃动，此时电路板支架往往也会产生较大的晃动和变形，甚至会使螺钉或扣位脱落，进而破坏电路板支架与外壳罩本体之间的连接。

技术实现要素：

本实用新型的目的是提供一种厨房锅具，以克服现有技术中的厨房锅具由于发生晃动而导致其电路板支架产生较大的晃动和变形，甚至会使螺钉或扣位脱落的问题。

为了实现上述目的，本实用新型提供一种厨房锅具，所述厨房锅具包括外壳罩本体、底座以及安装在所述外壳罩本体与所述底座之间的外壳罩，所述厨房锅具还包括位于所述外壳罩内的电路板支架，所述电路板支架与所述外壳罩本体连接，所述电路板支架的底端与所述底座连接。

优选地，所述电路板支架的顶端与所述外壳罩本体为可拆卸连接。

优选地，所述电路板支架的顶端与所述外壳罩本体通过螺钉连接。

优选地，所述电路板支架的底端与所述底座可拆卸连接。

优选地，所述电路板支架的底端与所述底座中的一者设置有突出部，所述电路板支架的底端与所述底座中的另一者设置有用于容纳所述突出部以定位所述电路板支架的容纳部。

优选地，所述突出部为圆柱形状，所述容纳部具有与所述突出部相配合的圆柱形容纳空间。

优选地，所述容纳部的侧面具有便于使所述电路板支架拆装的开口。

优选地，所述突出部从所述电路板支架的底面沿竖直方向向下突出，所述突出部的高度大于等于2mm且小于等于10mm。

优选地，所述底座上间隔地设置有定位筋，所述定位筋之间的间距与所述电路板支架的厚度相匹配以定位所述电路板支架。

优选地，所述厨房锅具包括上盖组件和转动件，所述上盖组件通过所述转动件与所述外壳罩本体可转动连接，所述电路板支架安装在所述外壳罩本体的靠近所述转动件的一侧。

在本实用新型中，通过使电路板支架与外壳罩本体连接，同时使电路板支架的底端与底座连接，从而在厨房锅具由于受到外界较大的力时(例如，运输过程中或者暴力搬运中受到的力)，能够确保电路板支架不发生变形和晃动，从而保证厨房锅具的可靠性和结构的完整性，有利于提高产品的使用寿命。

本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

图1是本实用新型的具体实施方式提供的厨房锅具的部分结构的立体图。

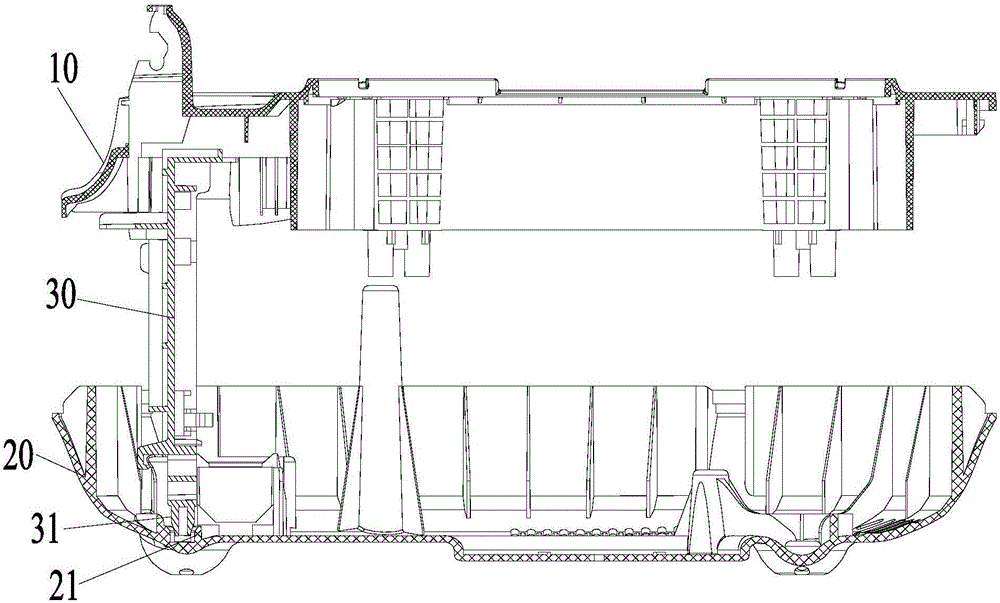

图2是图1所示的厨房锅具的剖视图。

图3是图1所示的厨房锅具的分解图。

图4是图1所示的厨房锅具的底座的立体图。

图5是图1所示的厨房锅具的电路板支架的立体图。

附图标记说明

10：外壳罩本体； 20：底座；

21：容纳部； 30：电路板支架；

31：突出部； 32：螺钉安装孔。

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

在本实用新型中，在未作相反说明的情况下，使用的方位词如“上、下、左、右”通常是指参考附图所示的上、下、左、右；“内、外”是指相对于各部件本身的轮廓的内、外。

基于现有技术中的厨房锅具由于发生晃动而导致其电路板支架产生较大的晃动和变形，甚至会使螺钉或扣位脱落的问题，本实用新型提供一种能够解决上述技术问题的厨房锅具，下文将参考附图对该厨房锅具进行详细的描述。

适当地参考图1，本实用新型的具体实施方式提供的厨房锅具包括外壳罩本体10、底座20以及安装在外壳罩本体10与底座20之间的外壳罩，其中，所述厨房锅具还包括位于外壳罩内的电路板支架30，所述电路板支架30与外壳罩本体10连接(例如，所述电路板支架30的顶端与外壳罩本体10连接)，所述电路板支架30的底端与底座20连接。

其中，外壳罩本体10和底座20的外轮廓可以是多种形状，例如，在本实施方式中，外壳罩本体10和底座20的外轮廓都为椭圆形，相应地，外壳罩为椭圆形外壳罩。外壳罩可以通过卡扣等方式安装在外壳罩本体10与底座20之间。

在本实用新型中，通过使电路板支架30与外壳罩本体10连接，同时使电路板支架30的底端与底座20连接，从而在厨房锅具由于受到外界较大的力时(例如，运输过程中或者暴力搬运中受到的力)，能够确保电路板支架30不发生变形和晃动，从而保证厨房锅具的可靠性和结构的完整性，有利于提高产品的使用寿命。

进一步地，所述外壳罩本体10可以与电路板支架30的任意合适的位置连接，例如所述外壳罩本体10与电路板支架30的顶端连接，其中，为了方便电路板支架30与外壳罩本体10的拆装，所述电路板支架30的顶端与外壳罩本体10为可拆卸连接，例如，可以通过卡扣的方式实现，在本实施方式中，所述电路板支架30的顶端与外壳罩本体10可以通过螺钉连接，具体的，如图3和图5所示，可以在电路板支架30的顶端设置两个螺钉安装孔32，并在外壳罩本体10的相应位置也设置螺钉安装孔，从而可以通过将螺钉穿过对应的螺钉安装孔而实现电路板支架30的顶端与外壳罩本体10的可拆卸连接。

类似地，为了方便电路板支架30与底座20的拆装，所述电路板支架30的底端与底座20也可以采用可拆卸连接。其中，所述电路板支架30的底端与底座20的可拆卸连接可以通过多种方式实现，例如，如上文所述，可以通过螺钉实现。

在本实用新型中，作为本实用新型的一种实施方式，所述电路板支架30的底端与底座20的可拆卸连接可以通过以下方式实现，即，结合图2和图4所示，所述电路板支架30的底端与底座20中的一者设置有突出部31，所述电路板支架30的底端与底座20中的另一者设置有用于容纳突出部31以定位电路板支架30的容纳部21。这样，在厨房锅具的运输过程中或者暴力搬运时，由于电路板支架30一方面与外壳罩本体10连接，另一方面通过将突出部31插入至容纳部21中定位，从而避免了电路板支架30在运输过程中或者暴力搬运时的晃动和变形，使电路板支架30稳固地安装在厨房锅具上。

其中，所述突出部31可以为圆柱形状，所述容纳部21具有与突出部31相配合的圆柱形容纳空间。当然，所述突出部31也可以为其他形状，例如圆锥状。另外，所述突出部31可以为一个或者多个，在本实施方式中，所述突出部31为两个并沿所述厨房锅具的宽度方向对称设置，相应地，所述容纳部21也为两个并对称设置。进一步地，如图4所示，所述容纳部21的侧面可以具有便于使电路板支架30拆装的开口。

进一步地，所述突出部31的形成方式可以有多种，例如，如图5所示，所述突出部31可以从电路板支架30的底面沿竖直方向向下突出，所述突出部31的高度大于等于2mm且小于等于10mm。其中，所述突出部31可以为凸耳状也可以是定位柱。对应地，当所述突出部31为凸耳状时，所述容纳部可以是能够使所述突出部31插入的凸耳挡筋；当所述突出部31为定位柱时，所述容纳部可以是定位孔。

进一步地，所述电路板支架30的底端与底座20可拆卸连接也可以通过以下方式实现，具体地，所述底座20上间隔地设置有定位筋，所述定位筋之间的间距与电路板支架30的厚度相匹配以定位电路板支架30。其中所述底座20上可以有两组或者多组定位筋，每组定位筋可以由两个沿厨房锅具的长度方向设置的定位筋间隔形成，安装时，可以通过每组定位筋之间的空隙将所述电路板支架30定位。

另外，所述厨房锅具可以包括上盖组件和转动件，所述上盖组件通过转动件与外壳罩本体10可转动连接，如图1所示，所述电路板支架30可以安装在外壳罩本体10的靠近转动件的一侧。

综上所述，本实用新型中，一方面使电路板支架30与外壳罩本体10连接，另一方面使电路板支架30的底端与底座20连接(例如，可以通过突出部与容纳部的配合对电路板支架30进行限位或者通过定位筋之间的间距将电路板支架30限定在定位筋之间等)，从而在厨房锅具由于受到外界较大的力时，能够确保电路板支架30稳定可靠的安装，从而保证厨房锅具的可靠性，提高厨房锅具的使用寿命。

以上结合附图详细描述了本实用新型的优选实施方式，但是，本实用新型并不限于上述实施方式中的具体细节，在本实用新型的技术构思范围内，可以对本实用新型的技术方案进行多种简单变型，这些简单变型均属于本实用新型的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合。为了避免不必要的重复，本实用新型对各种可能的组合方式不再另行说明。

此外，本实用新型的各种不同的实施方式之间也可以进行任意组合，只要其不违背本实用新型的思想，其同样应当视为本实用新型所公开的内容。
