一种翻炒装置的制作方法

本实用新型涉及一种新型的炒菜、炒果实的翻炒装置，属于日常生活器具领域。

背景技术：

炒菜、炒果实等，是家庭日常生活中常做的事情，不断重复的翻炒动作，会使人产生厌倦。若能提供灵巧方便，适合普通家庭使用的炒菜装置，无疑会帮助减轻人们制作美食的劳动的强度。

技术实现要素：

本实用新型提供的是一种翻炒装置，其包括电机、电机圆环、圆环Ⅰ、横杆、侧板、支架、圆环Ⅱ、套筒、转动轴、圆环Ⅲ、圆环Ⅳ、锅支架、锅、铲臂、支撑、铲刀，锅设置在锅支架上，3根以上的支架一端固定在锅的边缘，另一端通过销轴铰接在圆环Ⅰ上，电机轴端固定在电机圆环上，套筒固定在电机圆环上，电机的转轴与转动轴连接，圆环Ⅰ通过紧固螺栓Ⅰ套装在套筒上并位于电机圆环下方，圆环Ⅱ通过紧固螺栓Ⅱ套装在套筒上并位于圆环Ⅰ下方，横杆一端通过销轴与圆环Ⅱ铰接，另一端通过两片侧板固定在支架上，圆环Ⅲ、圆环Ⅳ固定在转动轴上，2个铲臂一端通过销轴与圆环Ⅲ铰接，另一端设置有铲刀，两个铲刀的刀口相背，支撑一端通过销轴与圆环Ⅳ铰接，另一端固定在铲臂上。

所述支架固定在锅的边缘的一端设置有U形卡头，并通过紧固螺栓Ⅲ固定，支撑炒菜装置。

所述铲刀上设置有连接耳，铲臂插在片连接耳间，通过螺栓固定。

所述铲臂上设置有侧耳，支撑插在片侧耳间，通过螺栓固定。

所述圆环Ⅲ、圆环Ⅳ通过紧固螺栓固定在转动轴上，用以固定及调节铲刀适合锅的大小。

铲刀的刀口与刀背成一定的角度，即刀口与锅的锅面的距离较近，刀背与锅的锅面的距离较远，铲刀旋转时，实现锅中菜品及果实的翻炒。

电机通过转动轴驱动铲臂与支撑，从而带动铲刀转动，使得锅中的菜品、果实翻炒。调节套筒上圆环Ⅰ和圆环Ⅱ的位置，使支架的张开度变小或变大，以适应锅的大小深浅等。调节转动轴上圆环Ⅳ的位置，使两个铲刀的距离改变，调节连接耳与铲臂的连接角度，使得铲刀适合锅的锅面弧度。

本实用新型的有益效果是，采用架在锅上的支架支撑翻炒装置，电机驱动铲刀，进行翻炒菜品、果实，通过支架、横杆、铲臂、支撑、圆环、销轴、螺栓等，可以调节铲刀的位置高低，两铲刀的距离大小，与锅面的适应度等，适应性好，实现家庭炒菜、炒果实机械化，减轻劳动强度，消除疲劳；本实用新型结构简单，轻巧灵活，适应性强，运行可靠，实用方便。

附图说明

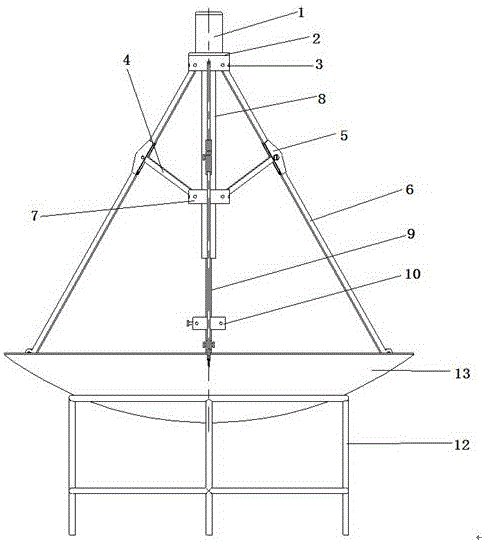

图1是本实用新型结构示意图；

图2是本实用新型正视结构示意图；

图3是本实用新型右视结构示意图；

图中：1-电机；2-电机圆环；3-圆环Ⅰ；4-横杆；5-侧板；6-支架；7-圆环Ⅱ；8-套筒；9-转动轴；10-圆环Ⅲ；11-圆环Ⅳ；12-锅支架；13-锅；14-铲臂；15-支撑；16-铲刀；17-紧固螺栓Ⅰ；18-紧固螺栓Ⅱ；19-紧固螺栓Ⅲ；20- U形卡头；21-连接耳；22-侧耳。

具体实施方式

下面通过附图和实施例对本实用新型作进一步详细说明，但本实用新型的保护范围不局限于所述内容。

实施例1：如图1、2、3所示，本装置包括电机1、电机圆环2、圆环Ⅰ3、横杆4、侧板5、支架6、圆环Ⅱ7、套筒8、转动轴9、圆环Ⅲ10、圆环Ⅳ11、锅支架12、锅13、铲臂14、支撑15、铲刀16，锅13设置在锅支架12上，3根支架6的下端设置U形头20用来卡住锅13的边缘，支撑炒菜装置；用紧固螺栓Ⅲ19将3根支架6下端的U形头20固定在锅13上，另一端通过销轴铰接在圆环Ⅰ3上，电机1轴端固定在电机圆环2上，套筒8固定在电机圆环2上，电机1的转轴与转动轴9连接，圆环Ⅰ3通过紧固螺栓Ⅰ17套装在套筒8上并位于电机圆环2下方，圆环Ⅱ7通过紧固螺栓Ⅱ18套装在套筒8上并位于圆环Ⅰ3下方，横杆4一端通过销轴与圆环Ⅱ7铰接，另一端通过两片侧板5固定在支架6上，圆环Ⅲ10、圆环Ⅳ11固定在转动轴9上，2个铲臂14一端通过销轴与圆环Ⅲ10铰接，另一端通过连接耳21与铲刀16连接，并通过螺栓固定，两个铲刀16的刀口相背，支撑15一端通过销轴与圆环Ⅳ11铰接，另一端固定在铲臂14的侧耳22上，通过螺栓固定；所述圆环Ⅲ10、圆环Ⅳ11通过紧固螺栓固定在转动轴9上，用以固定及调节铲刀适合锅的大小。
