具空间形变之座台结构的制作方法

本实用新型涉及一种具空间形变之座台结构。

背景技术：

在生活上常见有纪念性的物品，将之陈列在桌面或柜台上方，让纪念品的摆饰得以展现出易于观看的视角，因此有许多种设计为置放在桌上型的展示架，另有为了休闲提供饮水容器置放，避免水液沾湿到桌面的容器托盘，上述两种器物为分别。

我国专利数据分类第A47005及A47007类别中，公告有多种置物架，如中国台湾专利M256723之架体结构改良，该案为了能够提供纪念物，如奖牌跨置在底板前向上形成一档板，后端向上设有一背板，并分设有插槽，提供板状之纪念物插置，以及中国台湾专利M408305之轻便置物架设技，该案在一板体上、下设有框架，内边设有定位板，及另侧支撑板，翻开后可提供平板状的对象所跨置，及收合后利于收纳，及中国台湾专利399439案为提供一种搁物架的设计，利用其变换空间的结合，而提供置物，中国台湾专利第264665案展示框架集之改良，设有一展示框，经一连结片及定位块结合一基座，展示框可提供平板状的对象所装入，以得展示，上述诸等桌上型展示架的设计，有机械性结构的单体，以及可收纳成平板状的设计，分别有使用的特色，但该设计使用功能皆为单功能。

技术实现要素：

本实用新型的目的在于提供一种具空间形变之座台结构，其为一种可置放于桌面或台面上，可得立体支撑对象，或平面承托对象之设计。

本实用新型是这样实现的，一种具空间形变之座台结构，其包含有：二面积形状为相等之平板，底部水平开设有穿置槽；一组链接元件，链接上述平板相对的角端；二探出机构，分别出没于上述穿置槽，其中平板伸出后，其下末端为可着地，上末端为一勾扣作用。

所述的探出机构是整体出没于穿置槽。

所述的探出机构是由一探出杆，外端直立开设有一驳接口，经一驳接轴将一摆杆驳接，摆杆可垂直及平行于探出杆的出没方向，并且其宽度小于或等于探出杆的高度。

所述的探出机构是由一翻出杆，以翻转方式出没于平板外下角，由外往内平行于平板所开设的剪入槽，翻出杆的根部由一轴杆所驳接在平板的外下角，所设脚根在翻开最大角度时，抵触在剪入槽相对位置所设的砥压端。

所述的探出机构是由一翻出杆，以翻转方式出没于平板外下角，由外往内平行于平板所开设的剪入槽，翻出杆的根部由一轴杆所驳接在平板的外下角，翻出杆外端设有一内侧堤所封合之驳接口，驳接口内表纵向中央，设有一滑槽，以及一摆杆，中央设有可滑置于该滑槽的中心榫头。

所述的中心榫头的中心点与摆杆侧边之距离宽度，相等于滑槽的端点与内侧堤之间，加上中心榫头半径的距离长度。

所述的探出机构是由一探出杆，末端垂直结合有一肩头杆，以及在穿置槽外侧，导通设有一容纳肩头杆之沉降槽。

在二平板互对的对合面，凹入开设有容置槽。

所述的容置槽的开口，横向设有一栅围元件。

本实用新型主要是由两个对合之平板，经由一组链接元件驳接后，两平板得以张合，每一平板下缘水平方向分别设有穿置槽，提供一探出机构所出没，探出机构伸出后其下末端为可着地形成立架使用，对合后形成一平板状的台板，因应为多功能应用。

该探出机构是由一探出杆末端驳接一摆杆所形成。

该探出机构为由一可翻转的翻出杆，根部驳接在平板的前下角端，依据该驳接方式使翻出杆得以出没于平板。

该探出机构是由一探出杆末端垂直设有一肩头杆，以及在平板相对肩头杆出没位置开设有沉降槽，提供该切压力FB型的探出机构出没。

该探出机构往外探出后，上末端可勾扣住展示物。

该平板内部的对合面，开设有凹入的容置槽，提供细小对象收纳。

两平板对合后，至少一表面设有定着凹窝，提供容器的底部所定着，并承接有容器垂下的水滴。

本实用新型的优点为其是一种可置放于桌面或台面上，可得立体支撑对象，或平面承托对象之设计，其主要提供了一种依使用功能，经简易操作，可变形出座或台之形式，方便多功利用之座台结构。

附图说明

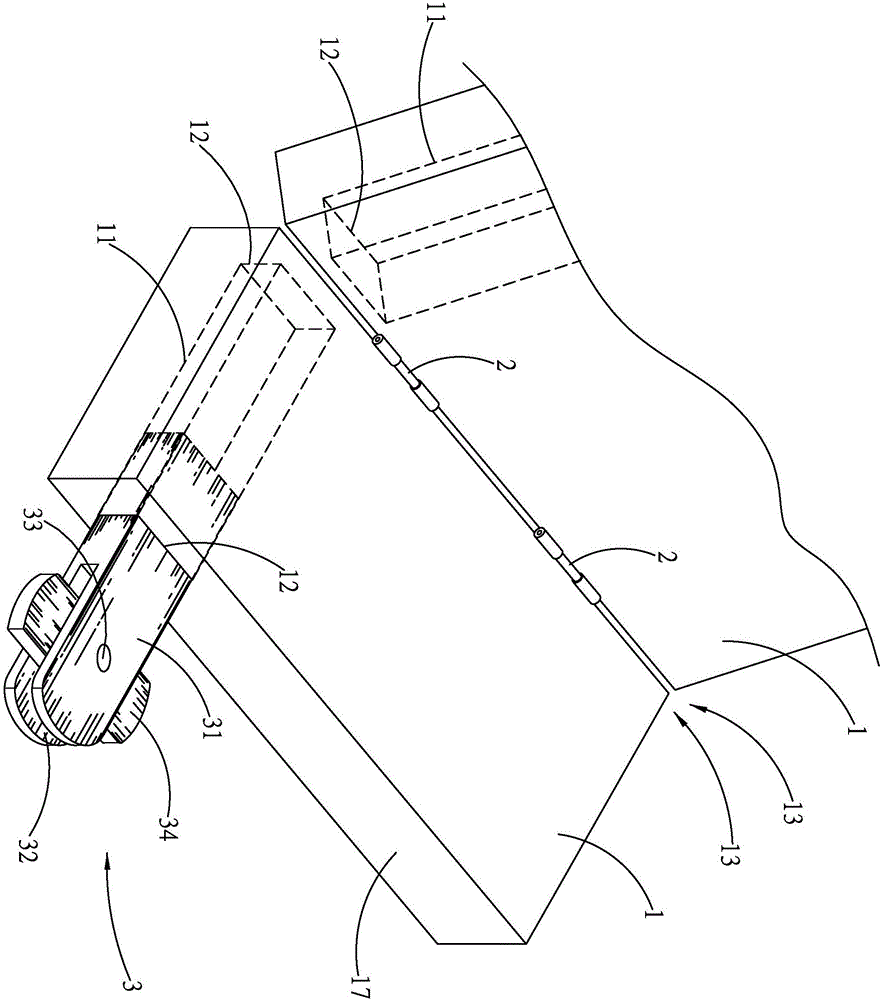

图1为本实用新型展开结构立体示意图。

图2为本实用新型展开直立形成一立架之示意图。

图3为本实用新型形成立架提供板状物置放之示意图。

图4为本实用新型形成立架提供书本跨架之示意图。

图5为本实用新型在平板外表开设有定着凹窝之示意图。

图6为本实用新型在平板的对合面开设有容置槽之示意图。

图7为本实用新型在平板外表开设有插口之示意图。

图8为本实用新型探出机构为探出杆连结肩头杆之立体示意图。

图9为本实用新型探出机构设有翻出杆之结合示意图。

图10为本实用新型探出机构结合翻出杆之工作示意图。

图11为本实用新型摆杆收纳示意图。

图12为本实用新型摆杆展开示意图。

符号说明：

平板---1 穿置槽---11 角端---13

外侧面---15 正堤面---17 容置槽---19

插口---10 开口---12 对合面---14

夹角侧---16 定着凹窝---18 栅围元件---190

台板---100 链接元件---2 立架---200

探出机构---3 探出杆---31 驳接口---32

驳接轴---33 摆杆---34 肩头杆---35

翻出杆---36 脚根---37 扣杆---38

板状物---40 书本---41 容器---42

香柱---43 沉降槽---5 剪入槽---6

轴杆---61 砥压端---62 中心榫头---340

抵压力---FA 切压力---FB 滑槽---320

抵压点---P 内侧堤---321 距离长度---L1

距离宽度---L2 作用力---F0

具体实施方式

一种具空间形变之座台结构，主要是由两可对合形成平板状台板100，张开后，下方可探出探出机构3成为立架200姿势的复合设计，提供板状物品、或书本、或圆块状物品等形成三点跨置展示，对合后至少其一表面可提供为拖盘使用，以及对合后，外观为完整之板块体。

首先请参阅图1所示，本实用新型是由两形状面积可对正相等之平板1，分别所设的角端13线性位置，分别有一组链接元件2所链接，该链接元件2可为一般之角链或是具有挠性带状体如皮革，或塑化材料制成之带状物，结合在角端13，使角端13线性位置形成一枢轴支点，让两夹角结合的平板1可形成张合动作，在每一平板1下端水平位置，平行平板1的平面方向，水平开设有一穿置槽11，该穿置槽11为贯通状或单一开口状，主要在该正堤面17的下部露出有开口12，该开口12提供探出机构3所穿入，探出机构3为整体可没入于穿置槽11的内部，其长度最大与穿置槽11之槽体长度相同或略短，以及探出机构3的截面面积，为略小于穿置槽11的截面面积，使探出机构3得以自由活动于穿置槽11内部并往外提出。

探出机构3提出后，至少其末下端为可着地，以形成支撑作用，该探出机构3为由一探出杆31，由外端往里平行平板1的平面方向，往里开设有一驳接口32，驳接口32的槽口提供摆杆34所置入，摆杆34经由一驳接轴33而驳接在驳接口32的内部，以及摆杆34的宽度为等于或小于探出杆31的宽度，摆杆34的长度展开后其下端为平行于穿置槽11的下底面，此际探出杆31另一端为保持梢接在穿置槽11外端。

请再参阅图2所示，本实用新型实施为可将两平板1张开，张开后提出探出机构3以形成一立架200的功能使用，探出机构3从正堤面17下端往外提出，该探出杆31部份为卡在平板1内部，其末端所驳接的摆杆34为可在一角度翻转，反转该角度之后可得角位定着，并且使摆杆34的下端与平板1的下表面为一等高位置，两侧探出机构3皆提出后，则形成一立架200的架式，摆杆34上端为超出探出杆31的上平面，两平板1张开后，二夹角互对的夹角侧16为具一张角。

请再参阅图3所示，经由空间变换成立架200的架式，在探出机构3的上平面可供板状物40的底缘所跨置，并受摆杆34上端凸出于探出杆31的平面，而可形成勾扣作用，让板状物40的下缘不会往滑出，以及板状物40上部背面为跨置在平板1的相对位置，以形成一三点、或四点的方式，支撑板状物40的正面稳定展示。

另外该板状物40的下缘长度为大于两侧探出机构3跨开的跨距，并让其下缘可受到摆杆34的上端所勾扣，在板状物40下缘长度满足的情况之下，两平板1可经由链接组件2的链接而撑开、或撑开到最大、或渐渐缩小，该两平板1经链接组件2的链接作用得以变换张合角度，该张合的角度，也相对对应置入之对象尺度，如板状物40的底缘长度需求，若板状物40底缘长度为短小，则两平板1的对开夹角则缩小，板状物40底缘的长度满足，则两平板1对开的角度，可增到作大，最后有摆杆34的上端扣住，及平板1的正堤面17角端抵挡，而得最大张开角度。

上述探出杆31可伸缩于穿置槽11(请配合图1所示)，该活动尺寸，则可配合厚或薄的展示板需求而调整。

请再参阅图4所示，本实用新型两平板1经链接组件2张开后探出探出机构3，探出机构3并翻转出摆杆34，形成一立架200的架式，可提供ㄧ书本41跨置，书本41两侧页分别靠置于两侧形成张角的平板1，其两侧页下缘分别跨置在两侧的探出机构3所设探出杆31上平面，并受探出杆31末端所设的摆杆34上端所勾扣，提供阅读使用。

请再参阅图5所示，本实用新型两平板1为可对合为一台板100，择一平面可承托对象，基础上对合后，两相对的对合面14为可平贴夹合，外露的外侧面15为平行面可承托容器42，进一步可择其一外侧面15为一承置面，开设有定着凹窝18提供一容器42的底部所置放，作为托盘使用，此际，探出机构3没入于正堤面17所设的开口12。

定着凹窝18为一凹入状，若所承纳的容器为饮用水杯，且该容纳的液体为低温液体，则容器42的外表会冷凝外部水气，形成水滴往下滴流，滴流到容器42底部的时候，该水滴会进入定着凹窝18，让定着凹窝18承接由容器42发生的水滴，形成一完整的拖盘使用，避免水滴沾湿到置放的桌面。

请再参阅图6所示，本实用新型是由两相对的平板1经链接元件2链接，而可形成张角的开合，在该对合面14凹入开设有容置槽19，该容置槽19凹入的空间，则可提供小型物品的置纳收藏，或如长杆状的物件如香柱43，若该香柱43为松散状，在容置槽19的上表开口横向跨设有一栅围元件190，它可维护香柱43置入时避免掉落。

请再参阅图7所示，该香柱43置放于两平板1对合的内部，取出后可作为祭祀用或安神用的熏香，在平板1其一上表开设有一插口10，提供香柱43的根部所插置，香柱43燃化后的灰烬，则掉落在插口10或附近的上表面，或是插口10连接的槽面里部。

请再参阅图8所示，本实用新型平板1下端水平出没有探出机构3，该探出机构3另一实施为在探出杆31的外端，垂直设有一肩头杆35，形成一切压力FB字型的连接，该肩头杆35结合在探出杆31外端，成直立方向，并在平板1所设穿置槽11外端口开设有一沉降槽5，提供探出杆31进出，连通肩头杆35同步动作可收纳入穿置槽11内部，且肩头杆35的下端与平板1底面为平齐，肩头杆35外端面与正堤面17平齐，收整之后，平板1在该角端不会有凸出物。

请再参阅图9所示，该探出机构3除了如前述以直线形成，出没于平板1内部，另可设有翻转方式，利用一翻出杆36，其根部进入一剪入槽6，而结合在平板1的外下角端，在该平板1外下角端由正堤面17的平面往里方向开设有一剪入槽6，剪入槽6的长度可满足翻出杆36翻转时进入，翻出杆36根部设有一脚根37，翻开到最大角度时，该脚根37为抵触在砥压端62的端面，形成最大角度的限制，如图10所示，探出机构3所设翻出杆36为经轴杆61作为支点，而翻转出没于平板1所设的剪入槽6，翻出杆36展开最大角度时，其根部所设脚根37为抵压在砥压端62的端面，因此形成一最大张角的限制，且该翻出杆36张开后，其下底面为与平板1的下底面为同一平面，末上端有一扣杆38。

请再参阅图11所示，本实用新型平板1开设有剪入槽6，提供探出机构3所设翻出杆36所没入收纳，翻出杆36根部经由一轴杆61而驳接在剪入槽6的下端，使翻出杆36可往剪入槽6内部摆向收纳火或提出，在翻出杆36末端设有一可位移及摆转之摆杆34，摆杆34中心固定结合一中心榫头340。

翻出杆36外端部，设有由一内侧堤321所封合之驳接口32，驳接口32内表纵向中心设有一滑槽320，其中中心榫头340的中心点到达摆杆34侧边之距离宽度L2，相等于滑槽320的端点与内侧堤321之间加上中心榫头340半径的距离长度L1。

请再参阅图12所示(请配合图11)，翻出杆36经由轴杆61的驳接，可相对平板1所设的剪入槽6作摆转出没动作，翻开后，翻出杆36末端所设摆杆34藉由其中心榫头340的支持可滑动在滑槽320的两侧，中心榫头340为固定连结于摆杆34的中心，及摆杆34为经摆转调制为垂直状的往滑槽320的右端移动，最后摆杆34的右侧面会形成一抵压力FA抵压在驳接口32相对面所设的内侧堤321，此种姿态下，若有一作用力F0向右压动摆杆34的上端，则摆杆34右侧即抵压在内侧堤321的上端部位形成一抵压点P，抵压点P与中心榫头340的中心之间形成一半径，经由对作用力F0的反作用力所产生的一切压力FB，则由中心榫头340的周围圆切在滑槽320的相对内缘，形成卡止动作，支持摆杆34直立，其中中心榫头340的中心点与摆杆34侧边之距离宽度L2，相等于滑槽320的端点与内侧堤321之间加上中心榫头340半径长度的距离长度L1。

作用力F0除了作用在摆杆34的上端，摆杆34会保持垂直之外，作用力F0若作用在摆杆34的下端，则以相反的力系结构，同样保持会支持摆杆34的垂直，另外摆杆34往右可靠压在驳接口32的右端，也可往左靠压在驳接口32的左边。

上述探出机构3的组成结构，相同可应用在图1的结构体，取代图1所示的驳接轴33及驳接口32的基础结构，让该摆杆34翻出后可得垂直向的定着。

本实用新型利用两形状面积相等之平板1，经由一组链接元件2的链接之后，使两平板1可得一张合的作用，两平板1下端分别设有可出没的探出机构3，两探出机构3整收入之后，为没入于平板1的正堤面17及其下表面，让平板1外观为完整，对合后形成一台板100，张开后形成一立架200的使用姿态，以及在形成台板100之后，两平板1的外侧面15对应为上、下平行面，让上表面的外侧面15可形成一平面之拖盘，探出机构3展开后形成一立架200，其末端朝上会形成勾扣作用，以钩住跨置物的下缘，另在收纳或伸出探出机构3的操作上非常便利，利用简易结构及简易操作，使本实用新型形成多功能的使用，为一创新的复合结构设计。
