一种方便展示的烟草销售柜的制作方法

本实用新型涉及烟草销售装置技术领域，特别涉及一种方便展示的烟草销售柜。

背景技术：

在中国社会，社交礼仪有着深厚的底蕴，虽说吸烟有害健康，但是在社会交际中，香烟仍然被频繁地使用，表达人们用以相互致意的愿望。

因此，香烟也是商店不可缺少的货物。目前烟草在销售时都是各式各样的柜子中陈列销售的。例如：申请号为201320284102.1的中国专利公开了一种多功能一体展示柜，其主体为桌体，所述桌体的前部设有卷烟展示台，所述卷烟展示台的顶面为阶梯状的斜面，所述卷烟展示台的上部设有梯形玻璃罩。本实用新型的优点在于，将收银台和卷烟展示台合二为一，在卷烟销售的同时进行收银，方便快捷，同时，卷烟展示台的斜面设计，可以将卷烟销售情况尽收眼底，在客流量较大时也能从容应对，梯形玻璃罩可以根据需要随时打开，使用方便。

虽然有些柜子能够给人一目了然的感觉，但是一些证明类的证书和文件对于普通消费者来说无法看到，消费者也无法判断商家的信誉从而影响消费心情，而且烟草局的工作人员在巡检时也会遇到商家到处寻找证明类的证书和文件，引起不必要的麻烦，而且当展柜设在光线暗的地方时，消费者不容易看清产品信息，所以就要设计一种柜子不仅使消费者清楚了解产品信息而且能够使烟草局工作人员方便巡检。

技术实现要素：

为了弥补以上烟草销售装置不方便展示的不足，本实用新型提供了一种方便展示的烟草销售柜，以解决上述背景技术中的问题。

本实用新型的技术方案为：

一种方便展示的烟草销售柜，包括柜体，所述柜体设置有倾斜的展示面，所述展示面位置安装与之配合的香烟展示板，所述香烟展示板上安装有玻璃窗，所述玻璃窗的两侧装有灯管；所述柜体的顶部安装有支架，所述支架通过支柱设有倾斜的信誉展示板，所述信誉展示板上安装有信誉窗，所述信誉窗的上部设置有照明灯。

作为一种优化的技术方案，所述柜体的侧面呈直角梯形。直角梯形的斜边为所述柜体倾斜的展示面。

作为一种优化的技术方案，所述支架为V型，所述支架的一段位于柜体的后面，另一段位于柜体的展示面上。

作为一种优化的技术方案，所述信誉展示板具有与所述香烟展示板相同的倾斜角度。即：两者平行设置。

作为一种优化的技术方案，所述香烟展示板利用隔板分隔成若干放置香烟的空间。

作为一种优化的技术方案，所述柜体的后部均设置有若干抽屉。

作为一种优化的技术方案，所述信誉窗的后部设置有锁具。

作为一种优化的技术方案，所述信誉窗的内部安装有用以夹持资质证书的文件夹子。

本实用新型在使用时，利用香烟展示板能够完成香烟的陈列、展示，方便顾客对香烟的品种、包装等进行直观的了解；利用信誉窗能够展示、陈列相关的荣誉资质、证明资质以及其他相关文件；利用柜体后部的抽屉，能够储存香烟。

由于采用了上述技术方案，本实用新型具有如下有益效果：

本实用新型提供了一种方便展示的烟草销售柜，包括柜体，所述柜体设置有倾斜的展示面，所述展示面位置安装与之配合的香烟展示板，所述香烟展示板上安装有玻璃窗，所述玻璃窗的两侧装有灯管；所述柜体的顶部安装有支架，所述支架通过支柱设有倾斜的信誉展示板，所述信誉展示板上安装有信誉窗，所述信誉窗的上部设置有照明灯。基于以上结构，本实用新型结构合理，能够提供良好的展示效果，而且在满足方便展示香烟的基础上，同时满足方便展示相应的证明文件，方便消费者判断商家的信誉，烟草局的工作人员在巡检时也方便商家直接将证明类的证书和文件展示。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型主视结构示意图；

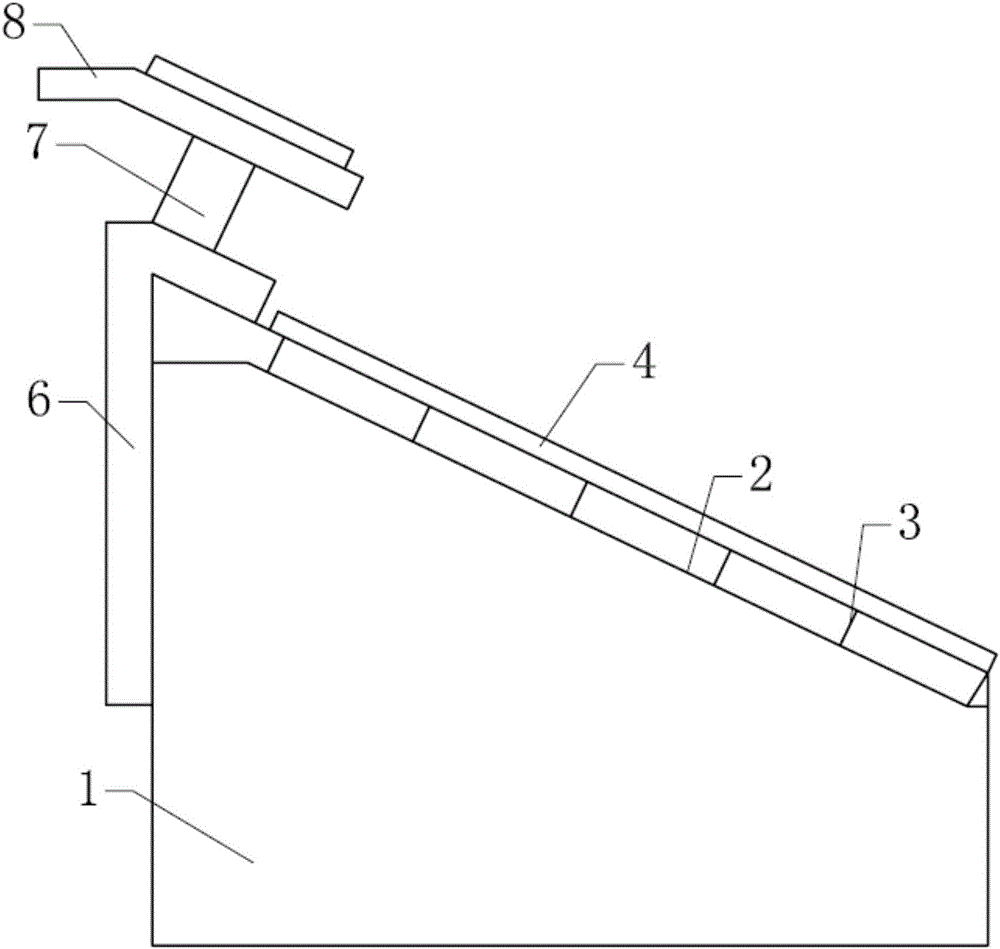

图2为本实用新型侧视结构示意图；

图3为本实用新型后视结构示意图。

具体实施方式

以下结合具体实施例对本实用新型进行详细描述。

如图1-图3所示，一种方便展示的烟草销售柜，包括柜体1，所述柜体1设置有倾斜的展示面，所述展示面位置安装与之配合的香烟展示板2，所述香烟展示板2利用隔板3分隔成若干放置香烟的空间，并在香烟展示板上安装有玻璃窗4，所述玻璃窗4的两侧装有灯管5；所述柜体1的顶部安装有支架6，所述支架6通过支柱7设有倾斜的信誉展示板8，所述信誉展示板8上安装有信誉窗9，所述信誉窗9的上部设置有照明灯10。本实用新型结构合理，能够提供良好的展示效果，而且在满足方便展示香烟的基础上，同时满足方便展示相应的证明文件，方便消费者判断商家的信誉，烟草局的工作人员在巡检时也方便商家直接将证明类的证书和文件展示。

更进一步的，本实施例中，所述柜体1的侧面呈直角梯形。直角梯形的斜边为所述柜体倾斜的展示面。

支架6的存在是为了更稳定的对信誉展示板进行安装。本实施例中，所述支架6为V型，所述支架6的一段位于柜体1的后面，另一段位于柜体1的展示面上，所述信誉展示板8具有与所述香烟展示板2相同的倾斜角度。即：两者平行设置。这种结构方便顾客对展示的香烟、资质证书等进行直观的观看。

为了方便香烟的存储，所述柜体1的后部均设置有若干抽屉11。该抽屉11外接有引风管和进风管，定时将抽屉内潮湿的气体抽出，同时将干燥洁净的空气输入，进风管上安装有臭氧发生器，使得输入的空气中具有消毒杀菌作用，防止香烟在其中出现霉变。

为了确保内部资质证书的安全性，所述信誉窗9的后部设置有锁具12，同时，所述信誉窗9的内部安装有用以夹持资质证书的文件夹子(图中未示出)。

本实用新型在使用时，利用香烟展示板能够完成香烟的陈列、展示，方便顾客对香烟的品种、包装等进行直观的了解；利用信誉窗能够展示、陈列相关的荣誉资质、证明资质以及其他相关文件；利用柜体后部的抽屉，能够储存香烟。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
