一种船体施工样板展览台的制作方法

本实用新型涉及一种展览台，尤其涉及一种船体施工样展览台。

背景技术：

船舶的特殊使用环境决定了船体在装配，电焊与打磨等施工中有较为严苛的要求，但是目前的船体装配，电焊与打磨等施工要求只有书面理论的指导，没有直观的实体样板，大部分施工人员很难理解与掌握相关要求，培训效果不佳，影响施工质量，并且容易导致很多工序难以顺利通过船东船检验收。

船体施工通常对装配尺寸，焊接效果，余量打磨等方面都具有严格的要求，使用实体样板展示一方面需要样板可以准确展示施工要求，另一方面也要求用于展示样板的展示台可以全方位的展示样板；如果不能全方位展示施工样板，则无法全面具体的表达施工要求，失去了使用样板对施工进行指导的意义。然而，目前船体施工中不使用实体样板的主要原因便在于，暂无合适的展示台可以全方位的展示船体施工样板。

技术实现要素：

本实用新型提供了一种可以全方位展示船舶施工样板的展示台，解决了目前样板无法全面展示的问题。

本实用新型所述一种船体施工样板展览台，包括支撑腿和与之固连的平台面，平台面上设置有底座，底座两端设置有立柱，底座上方设置有横梁，底座与横梁间通过立柱连接形成外部框架，外部框架内设置旋转轴，旋转轴上设置有需要展览的样板，展览样板随旋转轴转动。

本实用新型所述的一种船体施工样板展览台利用支撑腿和平台面将样板抬高设置在便于施工人员查看的高度，利用底座、横梁及立柱形成外部框架结构稳固并便于样板及旋转轴设置，利用旋转轴将样板固定在展览台上，展览样板随旋转轴转动可全方位展示样板便于施工人员观察；而且该展示台可以移动至任意位置，以便于不同施工地的施工人员均可全面直观的了解施工要求，满足大范围的培训要求；并且该展示台的旋转轴及其上固连的样板可更换，在保证支撑腿、平台面和外部框架不损坏的情况下，还可以更新展示内容，提高展示台的利用率。本实用新型提供了一种可以全方位具体展示船体施工样板的展示台，解决了目前施工样板无法全方位展示施工样本的问题，该种展示台便于施工人员观察施工样板，有助于施工人员理解施工要求，提供施工质量，避免了原本书面理论指导可能出现的船检不通过的情况。

附图说明

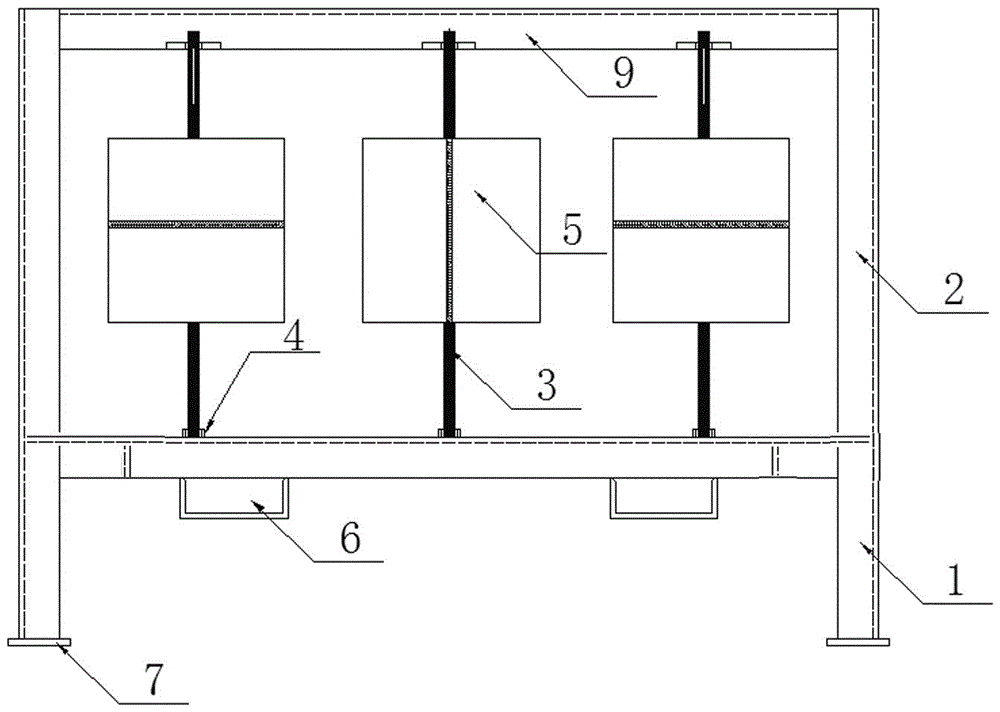

图1为一种船体施工样板展览台的主视图。

图2为一种船体施工样板展览台的侧视图。

图3为一种船体施工样板展览台的俯视图。

具体实施方式

如图1，图2，图3所示，一种船体施工样板展览台，包括支撑腿1和与之固连的平台面，平台面上设置有底座10，底座10两端设置有立柱2，底座10上方设置有横梁9，底座10与横梁9间通过立柱2连接形成外部框架，外部框架内设置旋转轴3，旋转轴3上设置有需要展览的样板5，展览样板5随旋转轴3转动。由底座、横梁、立柱构成的外部框架对旋转轴可保护旋转轴及其上的样板在不受外力碰撞，较宽的横梁还可以使样板不受雨水的直接冲涮，避免形成锈蚀；而固定在旋转轴上的样板可随旋转轴进行360度旋转，便于施工人员全方位的观察施工样板。

所述的底座2设置于平台面上的两个相互间隔的底座。在一个平台面上设置两个相互间隔的底座，形成两个相互间隔的外部框架，两个外部框架内分别设置旋转轴并展示样板，由于样板可随旋转轴转动，隔热两个外部框架相对侧的样板依旧可以得到展示，在保证展示效果的同时节省了空间及材料。

如图1，图2，图3所示，所述横梁9上设置上挡圈8，所述底10上设置下挡圈4，所述旋转轴3套设于上下挡圈内并在其内旋转。

所述支撑腿1底部设置有面积大于支撑腿的垫板7，垫板7与支撑腿1固定连接。垫板面积较大，与地面的接触面也较大，在减小接触压强的同时也使展示台放置更为稳固。

所述平台面的底部设置有两个可供支撑物穿过的运输卡槽6。在移动该展示台时通常需要使用的叉车，为了保证移动安全，避免展示台晃动或翻倒，在展示台平台底部设置可供叉车衬托货物的货叉穿过的运输卡槽，便于叉车对展示台进行移动。同时，在没有叉车使用时，也可利用该运输卡槽插入支撑杆，便于搬抬展示台。
