一种智能床头柜的制作方法

本实用新型涉及日常家具用品，具体涉及一种智能床头柜。

背景技术：

进入二十一世纪，越来越多的人处在一个高品质生活和高压的工作中。健康生活理念也开始一点一滴深入人心，健康也成为百姓最关心的问题。一方面，由于不良的饮食和过大的生活，加上长期熬夜而无法得到有品质的睡眠，人们的健康状况越来越差，熬夜玩手机，失眠，睡眠质量不行，赖床等这些问题已经在很大范围上困扰着这些新一代年轻人 不但对人们的视力、颈椎造成严重伤害，对学习工作和人们的之间关系造成影响；另一方面，干燥的环境还能使皮肤老化，容易使抵抗力较弱的人群感染疾病。湿度过大，又促使病菌的大量滋生和传播，严重影响人们的健康。

技术实现要素：

本实用新型的目的在于提供种一种智能床头柜，该智能床头柜结构简单，使用方便，能及时对人们日常生活进行督促和提醒，使人们保证良好的睡眠习惯，改善了空气质量，保证了用户的安全。

为达到上述目的，本实用新型的一种智能床头柜，包括柜体，其特征在于：该智能床头柜还包括健康管理单元、安全单元、加湿单元以及手机APP、单片机和WIFI网络摄像头；所述WIFI网络摄像头与手机APP之间通过WIFI无线连接，WIFI网络摄像头检测的图像数据上传给手机APP，用户通过手机APP方便用户查看室内具体情况；所述手机APP与单片机之间通过蓝牙通信；

所述健康管理单元包括设置在柜体上的台灯、压力传感器和语音模块；所述台灯通过继电器I与单片机的信号控制端连接，压力传感器与单片机的数据接收端连接，语音模块与单片机的信号控制端连接；在到达睡眠时间时，通过压力传感器对是否有物体放入来进行压力检测，压力传感器未检测压力数据，则通过单片机控制语音模块发出提醒声来提醒用户休息，压力传感器检测到压力数据，压力传感器则将数据传输给单片机，再通过单片机传输给手机APP，上传休息时间的数据，通过单片机判断检测的压力数数据值是否达到压力值的范围内，从而判断用户是否进入睡眠状态，用户通过手机APP由单片机控制继电器I关闭或打开台灯；在到达起床闹铃时间时，通过压力传感器对是否有物体放入来进行压力检测，压力传感器检测压力数据，则通过单片机控制语音模块发出提醒声来提醒用户起床；

所述安全单元包括设置在柜体上的热释红外传感器和GSM模块；所述热释红外传感器与单片机的数据接收端连接，所述GSM模块与单片机的信号控制端连接，进行串口通信；所述热释红外传感器用于检测是否有人进入房间，当热释电红外传感器探测到人体进入时，则发送高低电平给单片机，单片机分析处理后与GSM模块进行串口通信，触发其工作，通过GSM模块实现短信或电话实时预警；

所述加湿单元包括设置在柜体上的空气温湿度传感器和放置在柜体旁边的空气加湿器；所述空气温湿度传感器与单片机的数据接收端连接，所述空气加湿器通过继电器Ⅱ与单片机的信号控制端连接；所述空气温湿度传感器实时的检测空气温度和湿度数据，并将数据传输给单片机，再通过单片机传输给手机APP，单片机对数据进行分析，当空气湿度过低时，用户通过手机APP由单片机通过继电器Ⅱ打开空气加湿器，当空气湿度达到一定值时，单片机通过继电器Ⅱ关闭空气加湿器。

所述单片机的型号为STC89c52。

所述压力传感器是采用24位高精度的A/D转换器芯片HX711；语音模块（4）的型号为ISD1820，热释红外传感器（6）的型号为HC-SR501； GSM模块的型号为SIM300；空气温湿度传感器的型号为DHT11 。

所述空气加湿器内设置有水位传感器，用于检测空气加湿器内的水位；所述水位传感器与单片机的数据接收端连接，检测到的水位数据传输给单片机，再通过单片机传输给手机APP，单片机对数水位据进行分析，当空气加湿器内缺水时，通过单片机将水位数据发送到用户的手机APP中，提醒用户加水；当空气加湿器内的水平达到要求值时，通过单片机将水位数据发送到用户的手机APP中，提醒用户关闭。

在上述技术方案中，与现有技术相比本实用新型的有益效果在于：第一，本实用新型的智能床头柜结构简单，使用方便；第二，本实用新型设置有健康管理单元，在传统的床头柜上增加了智能提醒，通过压力传感器检测压力数据传输给单片机，再通过语音模块来智能提醒用户睡觉和闹铃起床，能及时对人们日常生活进行督促和提醒，改善了人们的睡眠习惯，让用户形成一个健康的作息习惯，同时提高了用户的睡眠质量。第三，本实用新型设置有安全单元，当家中有异常人员进入时，热释红外传感器通过单片机控制GSM模块会向户主手机发送异常信息或语音通知用户，使用户出门没有后顾之忧，更具有安全感；第四，本实用新型设置有加湿单元，通过空气温湿度传感器来实时检测空气的温湿度，并通过空气加湿器来对空气湿度进行实时调节，同时当空气加湿器水量少于所设定的标准水位时，可自动提醒用户加水，保证了室内湿度的适中，避免用户睡觉太干燥，更加有利于身体健康，且弥补了传统加湿器缺乏水位提醒，功能单一的不足。

附图说明

图1是本实用新型一种智能床头柜的结构框图；

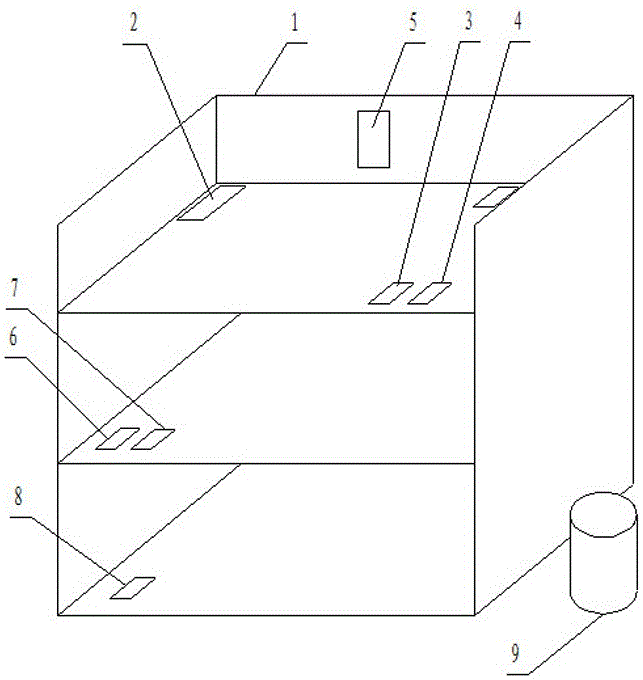

图2是本实用新型一种智能床头柜的结构示意图。

具体实施方式

下面结合附图对本实用新型一种智能床头柜作进一步详细说明。

由图1、图2可见，本实施例的一种智能床头柜，包括柜体1、健康管理单元、安全单元、加湿单元以及手机APP、单片机和WIFI网络摄像头5。本实施例中，WIFI网络摄像头5与手机APP之间通过WIFI无线连接， WIFI网络摄像头5检测的图像数据上传给手机APP，用户通过手机APP方便用户查看室内具体情况，手机APP与单片机之间通过蓝牙通信。本实施例中，单片机型号为STC89c52。

本实施例中，健康管理单元包括设置在柜体1上的台灯2、压力传感器3和语音模块4；台灯2通过继电器I与单片机的信号控制端连接，压力传感器3与单片机的数据接收端连接，语音模块4与单片机的信号控制端连接；在到达睡眠时间时，通过压力传感器3对是否有物体放入来进行压力检测，压力传感器3未检测压力数据，则通过单片机控制语音模块4发出提醒声来提醒用户休息，压力传感器3检测到压力数据，压力传感器则将数据传输给单片机，再通过单片机传输给手机APP，上传休息时间的数据，通过单片机判断检测的压力数数据值是否达到压力值的范围内，从而判断用户是否进入睡眠状态，用户通过手机APP由单片机控制继电器I关闭或打开台灯2；在到达起床闹铃时间时，通过压力传感器3对是否有物体放入来进行压力检测，压力传感器3检测压力数据，则通过单片机控制语音模块4发出提醒声来提醒用户起床；本实施例中，压力传感器是采用24位高精度的A/D转换器芯片HX711，语音模块4的型号为ISD1820。在本实施例中，当用户设置睡眠时间段后，当到达预设定时间后，如果用户没有将手机放在固定位置，系统会固定隔时间语音播报提醒用户睡眠。直到手机放置在压力传感器的感应区即可关闭。并且具备闹铃功能，同时可通过空气温湿度传感器获取当前温湿度，并播报当前室温。并且智能床头柜可收集用户每晚睡眠时间，并做成统计，可通过蓝牙技术将数据传递至手机APP后台数据库，经处理分析可生成睡眠质量报表提供给用户，用户可以通过手机APP将报表一键分享至朋友圈。语音模块4内嵌在床头柜中，语音模块4使用ISD1820模块，该模块使用方便价格低廉，可用单片机输出高低电平直接控制，具有循环播放，点动播放，单遍播放功能，在操作中，事先分别在三个语音模块中录入三句话：“主人晚安”“主人该起床了”“主人该睡觉了”，当压力传感器3监测到有压力数据时，输出高电平给单片机，单片机在控制台灯2的关闭同时，也触发了语音模块4工作，扬声器播报出“主人晚安”；当用户设置的睡眠时间到了，如果用户仍没有将手机放在压力传感器3的感应区内，此时系统默认为用户还没有入睡，便通过主单片机触发语音模块二工作，扬声器播报出“主人该睡觉了”；当用户设置的闹铃时间到了之后，4单片机触发语音模块4工作，扬声器播报出：“主人该起床了”。

本实施例中，安全单元包括设置在柜体1上的热释红外传感器6和GSM模块7。热释红外传感器与单片机的数据接收端连接，所述GSM模块与单片机的信号控制端连接，进行串口通信；所述热释红外传感器用于检测是否有人进入房间，当热释电红外传感器探测到人体进入时，则发送高低电平给单片机，单片机分析处理后与GSM模块进行串口通信，触发其工作，通过GSM模块实现短信或电话实时预警；本实施例中，热释红外传感器6的型号为HC-SR501；GSM模块的型号为SIM300。热释电红外传感器是由一种高热电系数的材料制成的探测元件，菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强其能量幅度。在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7~10--um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。当热释电红外传感器探测到人体时，通过输出脚输出高低电平变化给单片机，单片机再通过串口通信控制GSM模块工作与否，即当探测到有人时，单片机触发GSM模块工作，打电话给设定的手机号码以提醒报警。

本实施例中，加湿单元包括设置在柜体1上的空气温湿度传感器8和放置在柜体1旁边的空气加湿器9。本实施例中，空气温湿度传感器的型号为DHT11，空气温湿度传感器8与单片机的数据接收端连接，空气加湿器9通过继电器Ⅱ与单片机的信号控制端连接；本实施例中，空气温湿度传感器8实时的检测空气温度和湿度数据，并将数据传输给单片机，再通过单片机传输给手机APP，单片机对数据进行分析，当空气湿度过低时，用户通过手机APP由单片机通过继电器Ⅱ打开空气加湿器9，当空气湿度达到一定值时，单片机通过继电器Ⅱ关闭空气加湿器9。本实施例中，空气加湿器9内设置有水位传感器，用于检测空气加湿器9内的水位。水位传感器与单片机的数据接收端连接，检测到的水位数据传输给单片机，再通过单片机传输给手机APP，单片机对数水位据进行分析，当空气加湿器9内缺水时，通过单片机将水位数据发送到用户的手机APP中，提醒用户加水；当空气加湿器9内的水平达到要求值时，通过单片机将水位数据发送到用户的手机APP中，提醒用户关闭。

在本实施例中，当压力传感器3被触发时，也可通过手机APP端接收到相应数据，同时通过蓝牙发送响应标志位打开语音模块4和关闭台灯2，手机APP同时记录下当前的系统时间，并汇集成数据表格存入后台数据库 ，空气温湿度传感器8将数据传送过来后，手机APP可动态显示当前房间温湿度，方便用户查看。

以上显示和描述了本实用新型的基本原理和主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
