可伸缩式书立的制作方法

本实用新型涉及一种可伸缩式书立，属于文具技术领域。

背景技术：

书架是现代家庭书房或公共图书馆必备的家具，而书立是书架上必要的分隔书籍的工具。目前传统的书立都是采用薄钢板制备而成的L型书立，单个或成对使用。书立可以避免一列直立的书籍倾斜歪倒，可防止书籍的折角、弯曲或损坏。书立还可以用于归纳整理不同类的书籍。

根据常识，书对书立有向下的压力，书立对书有向上的支持力，且两个力是相互作用的力。但在实际应用中发现，对于使用在书架上或书柜中各层分隔栏里常用的书立而言存在分隔多本书或重量较大的书籍情况下容易被推移，致使书本松动，甚至倒塌，不易定位的问题。在经常取用书本时，尤其严重。

因此，目前已出现一些可解决上述问题的书立产品，如中国专利CN203073702U公开了一种可伸缩书立，该书立由书立本体、小链条、收紧器组成，书立本体上部两边的铁板折向外侧，制成绞盘架，并冲出左右各一个圆孔，左边圆孔周围内侧还冲有120°均布的三个棘爪，该圆孔中活动安装有轴，旋钮及轴是一个一体化阶梯状圆轴，轴中心直径方向钻有一个通孔，孔内攻有螺纹，轴的外边套有绞盘和弹簧，绞盘左端一头制有棘轮，绞盘中间一侧钻一个圆通孔，该圆通孔中穿入一个螺丝，该螺丝旋入轴中心直径方向的螺纹孔中，使链条右端，绞盘，旋钮及轴固定成为一个整体。该书立在使用时可以夹紧图书，避免图书的散落。但是，该专利的书立还存在如下缺陷，一方面是必须成对使用，另一方面仅仅能够从横向上对图书进行夹紧，对纵向上的空间利用受到书立本身高度的限制，对超过书立高度的书本则无法采用此书立。

技术实现要素：

为解决现有书立存在的上述问题，本实用新型提出了一种新型可伸缩书立及其制备方法，以便使得各种尺寸规格的书本及文件夹分隔放置更稳。特别适用于家庭、公司或公共图书馆里具有多层分栏的书架或书柜。

本实用新型是通过以下技术方案实现的：

本实用新型提供了一种可伸缩式书立，其包括固定立板和与所述固定立板相插接的活动立板，所述固定立板的顶部具有顶开口，固定立板的两端均具有侧开口，所述活动立板的一端外侧铺设有限位弹簧，所述限位弹簧包括弹簧片主体和设置于所弹簧片主体端部的多个弹簧片支脚，所述弹簧片支脚的末端具有向外延伸的滑动头，所述固定立板的一个端部开口的内边缘呈锯齿状，所述滑动头与该锯齿状的内边缘相配合。

作为优选方案，所述活动立板呈中空式结构，该中空结构内可以放置1-2本书籍，充分利用了空间，且活动立板的底部和一个端部均具有开口。

作为优选方案，所述固定立板的底部设有向外延伸的第一固位板。

作为优选方案，所述活动立板的顶部设有向外延伸的第二固位板。

作为优选方案，所述固定立板的中央设有贯穿式的孔洞。

作为优选方案，所述限位弹簧的外侧扣设有外罩。

作为优选方案，所述外罩的背部呈波浪形。

本实用新型的可伸缩书立，固定立板和活动立板的标准尺寸均可分别相当于一本标准16开的书的尺寸(210mm×285mm)，在任何一个书柜或书架的隔板间均可通过向上延伸书立的活动立板，与书柜(书架)的分栏隔板顶部相接触，起到固位的作用。固定立板由长方体型底盒和向外延伸的第一固位板组成，同时底盒可开有贯穿式的圆形孔，一端上开有长方形的孔，长方形两长边为波浪式的凹槽(作为上下移动的限位导轨)；活动立板为另一长方体型盒体，镶套在固定立板的盒体中，活动立板的盒体底部和一个端部均具有开口，且顶部含向外侧延伸的第二固位板，目的是防止在活动立板上滑时和书架上部顶板存有一丝间隙，因后面的限位弹簧是波浪式的前进，不是无级调距的，有可能存有一个波浪间距的空隙，如果右侧有较多的书向左倾斜时，活动立板的盒体的第二固位板就会上翘，接触上部书架顶板，从而可以阻止书盒进一步向左倾倒的情况发生。

与现有技术相比，本实用新型具有如下的有益效果：

在使用时，既可单独使用一个(另一侧以书柜壁为放置书籍的基准面)，又可成对使用，特别适用于具有多层分隔栏板的书架或书柜，可以保证中间放置的各种尺寸书本的稳定性，既实用又方便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型的书立结构示意图；

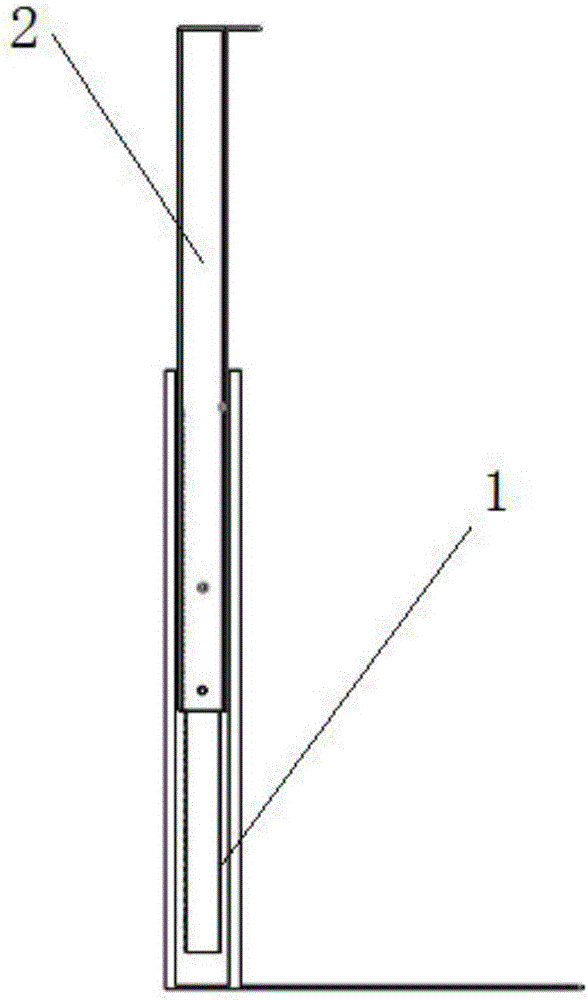

图2为图1的侧视图；

图3为本实用新型中固定立板的结构示意图；

图4为图3的镜面对称图；

图5为本实用新型中活动立板的结构示意图；

图6为图5转动一定角度后的示意图；

图7为本实用新型中限位弹簧的结构示意图；

图8为本实用新型中限位弹簧与固定立板结合处的放大示意图；

图9为本实用新型中外罩的结构示意图；

图中：1、固定立板；2、活动立板；3、限位弹簧；4、外罩；11、第一固位板；12、孔洞；13、侧开口；21、第二固位板；3、弹簧片主体；31、弹簧片支脚；32、头部固定孔；33、尾部固定孔；311、滑动头。

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进。这些都属于本实用新型的保护范围。

如图1～9所示，本实用新型提供的一种可伸缩书立包括固定立板1和与固定立板1相插接的活动立板2，固定立板1的顶部具有顶开口，固定立板的两端均具有侧开口13，活动立板2的一端外侧铺设有限位弹簧，限位弹簧包括弹簧片主体3和设置于弹簧片主体3端部的两个弹簧片支脚31，弹簧片主体3的首端和尾端还分别设有头部固定孔32和尾部固定孔33，通过头部固定孔32和尾部固定孔33，弹簧片主体3可以固设于活动立板2的端部，弹簧片支脚31的末端具有向外延伸的滑动头311，固定立板1的一个侧开口13的内边缘呈锯齿状，滑动头311与该锯齿状的内边缘相配合。

为了更充分利用空间，活动立板2呈中空式结构，该中空结构内可以放置1～2本书籍，充分利用了空间，且活动立板2的底部和一个端部均具有开口。

固定立板1的底部设有向外延伸的第一固位板11。

活动立板2的顶部设有向外延伸的第二固位板21。

固定立板1的中央设有贯穿式的孔洞12。

限位弹簧的外侧扣设有外罩4。

外罩4的背部呈波浪形。

本实用新型的可伸缩书立，固定立板和活动立板的标准尺寸均可分别相当于一本标准16开的书的尺寸(210mm×285mm)，在任何一个书柜或书架的隔板间均可通过向上延伸书立的活动立板，与书柜(书架)的分栏隔板顶部相接触，起到固位的作用。固定立板由长方体型底盒和向外延伸的第一固位板组成，同时底盒两侧面开有圆形孔，后壁上开有长方形的孔，长方形两长边为波浪式的凹槽(作为上下移动的限位导轨)；活动立板为另一长方体型盒体，镶套在固定立板的盒体中，活动立板的盒体底部和一个端部均具有开口，且顶部含向外侧延伸的第二固位板(目的是防止在下部分上滑时和书架上部顶板存有一丝间隙时(因后面的限位滑块是波浪式的前进，不是无级调距的，有可能存有一个波浪间距的空隙)，如果右侧有较多的书向左倾斜时，上部盒体的右侧延伸板就会上翘接触上部书架顶板从而可以阻止书盒进一步向左倾倒的情况发生)。

在使用上述书立时，既可单独使用一个(另一侧以书柜壁为放置书籍的基准面)又可成对使用，特别适用于具有多层分隔栏板的书架或书柜，通过伸缩书立的上半部分直至与书架的分栏隔板相接触，就可以保证两个书立中间或书立与书柜壁之间放置的各种尺寸书本的稳定性，既实用又方便。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变形或修改，这并不影响本实用新型的实质内容。
