一种金融票据快速存取设备的制作方法

本实用新型涉及金融处理设备技术领域，具体涉及到一种金融票据快速存取设备。

背景技术：

金融指货币的发行、流通和回笼，贷款的发放和收回，存款的存入和提取，汇兑的往来等经济活动。金融(FIN)就是对现有资源进行重新整合之后，实现价值和利润的等效流通；金融是一种交易活动，金融交易过程中需要使用到各种各样的票据、如收据、发票等等，这些票据需要统一存储起来进行管理，现有的金融票据存放箱比较简陋，存取缓慢，操作很不方便，降低了工作人员的工作效率，同时金融票据存储过久后容易发霉损坏。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种金融票据快速存取设备，它能实现对金融票据的快速存取，管理方便，可消毒杀菌保证票据的长期存放质量。

为实现以上目的，本实用新型采用的技术方案是：一种金融票据快速存取设备，它包括箱体(16)及其上端的控制箱(15)，所述箱体(16)正面均匀设置有抽屉(2)；所述抽屉(2)底面通过滑轨(10)与底板(9)上端面固定；所述抽屉(2)正面铰接有翻盖(12)，两侧面对称设置有滑套(4)；所述箱体(16)背面内壁设置有滑杆(6)与滑套(4)套接；所述滑杆(6)上设置有压缩弹簧(3)位于滑套(4)和箱体(16)背面之间；所述抽屉(2)背板上方中心设置有凹槽(20)；所述底板(9)底面设置有紫外线杀菌灯(5)位于抽屉(2)正上方；所述抽屉(2)前端两侧对称设置有悬梁(8)；所述翻盖(12)通过悬梁(8)固定；所述箱体(16)背面内壁设置有启动按钮(1)；所述启动按钮(1)连接紫外线杀菌灯(5)。

进一步的，所述滑杆(6)末端设置有限位螺栓(11)。

进一步的，所述抽屉(2)两侧面对称设置有锁槽(7)；所述底板(9)底面两侧对称设置有与锁槽(7)配合的锁头(19)。

进一步的，所述翻盖(12)正面设置有透明标签槽(13)。

进一步的，所述翻盖(12)正面设置有拉手(21)。

进一步的，所述控制箱(15)上的控制面板(14)与水平面倾斜45°；所述控制面板(14)上设置有显示屏(17)和按键(18)。

进一步的，所述悬梁(8)上设置有磁铁；所述翻盖(12)上设置有铁块与磁铁配合固定。

本实用新型的有益效果：

本实用新型通过控制面板控制锁头的伸缩，从而控制抽屉的弹出，翻盖通过悬梁固定，当抽屉打开后，由于抽屉即可以弹出，又设置有可以打开的翻盖，故工作人员可以非常方便的将票据取出或者存入，大大提高了票据的存取效率；当工作人员需要查找某票据时，可以通过控制面板操作，输入正确的数据后，抽屉会自动弹出，提高了票据查找效率；抽屉顶端设置有紫外线杀菌灯，通过控制箱的控制可以定时自动对抽屉内部进行杀菌消毒，防止票据发生霉变，延长了金融票据的保存质量。

附图说明

图1为本实用新型正面结构示意图。

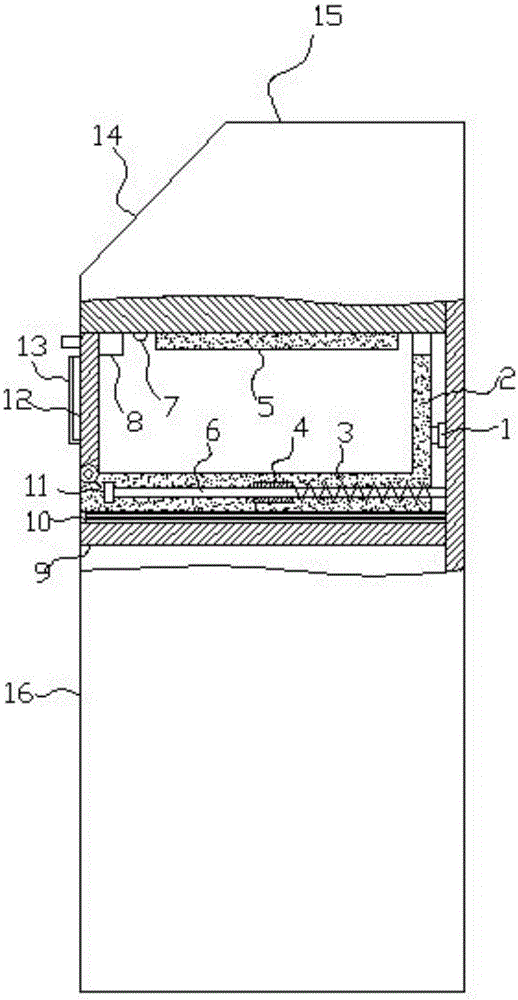

图2为本实用新型中抽屉锁住时的结构示意图。

图3为图2中剖视结构的放大示意图。

图4为本实用新型中抽屉打开时的结构示意图。

图5为抽屉正面结构示意图。

图6为图5俯视图。

图中：1、启动按钮；2、抽屉；3、压缩弹簧；4、滑套；5、紫外线杀菌灯；6、滑杆；7、锁槽；8、悬梁；9、底板；10、滑轨；11、限位螺栓；12、翻盖；13、标签槽；14、控制面板；15、控制箱；16、箱体；17、显示屏；18、按键；19、锁头；20、凹槽；21、拉手。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1-图6所示，本实用新型的具体结构为：一种金融票据快速存取设备，它包括箱体16及其上端的控制箱15，所述箱体16正面均匀设置有抽屉2；所述抽屉2底面通过滑轨10与底板9上端面固定；所述抽屉2正面铰接有翻盖12，两侧面对称设置有滑套4；所述箱体16背面内壁设置有滑杆6与滑套4套接；所述滑杆6上设置有压缩弹簧3位于滑套4和箱体16背面之间；所述抽屉2背板上方中心设置有凹槽20；所述底板9底面设置有紫外线杀菌灯5位于抽屉2正上方；所述抽屉2前端两侧对称设置有悬梁8；所述翻盖12通过悬梁8固定；所述箱体16背面内壁设置有启动按钮1；所述启动按钮1连接紫外线杀菌灯5。

优选的，所述滑杆6末端设置有限位螺栓11。

优选的，所述抽屉2两侧面对称设置有锁槽7；所述底板9底面两侧对称设置有与锁槽7配合的锁头19。

优选的，所述翻盖12正面设置有透明标签槽13。

优选的，所述翻盖12正面设置有拉手21。

优选的，所述控制箱15上的控制面板14与水平面倾斜45°；所述控制面板14上设置有显示屏17和按键18。

优选的，所述悬梁8上设置有磁铁；所述翻盖12上设置有铁块与磁铁配合固定。

本实用新型具体使用时，当工作人员需要存取金融票据时，通过控制面板控制锁头19缩回，相应的抽屉2会在压缩弹簧3的弹力作用下弹出，然后工作人员手动扳开翻盖12，抽屉2的上面与正面均处于敞开状态，工作人员很方便的实现票据的存取；当存取完毕后，将盖上翻盖12，推动抽屉缩回，锁头19自动与锁槽7配合卡住，使得抽屉2无法弹出。

当需要对票据进行杀菌消毒时，通过控制面板14打开紫外线杀菌灯5，对抽屉进行光照消毒杀菌；当工作人员打开抽屉时，启动按钮1自动断开，紫外线杀菌灯5自动关闭，可有效防止紫外线伤害人体。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
