一种放置于学生椅下的书箱的制作方法

本实用新型涉及教学用品，也可能涉及家具，具体是一种放置于学生椅下的书箱。

背景技术：

现有技术中已经有很多挖掘和利用学生椅下方的空间由于安装抽屉，如项伟华等于2007年发明的“设有抽屉式书箱的学生椅”，黄应力于2008年申报发明之“设有抽屉的椅子或凳子”，其中公开号 CN201977255U的的中国实用新型专利公开了一种放置于学生椅下的抽屉式书箱，由书箱体以及与书箱体相匹配的书箱盖构成；在书箱体的下方设有滑轮，在书箱盖上设有与所述滑轮相对应的轮轨，以解决1)抽屉结构依赖于椅子本身而存和使用。这在使用中造成了椅子本身的挪动不方便，以及影响学生上课时活动的自由性和舒适性，同时批量转椅书籍也成为一件很麻烦的事。2)实际推广应用不便。由于其需要在原有椅子结构基础上进行改装并添加抽屉后方可使用，而现有大量学生椅短时间内完成改装的可能性与可行性非常小。3)存放的书籍易倒伏。目前所出现的绝大多数书籍均存在所存放书籍易倒伏，从而造成取阅和存放书籍的极大不便。因此，采用简单的设计解决书籍在书籍中存放的倒伏问题是非常必要的。4)独立性与商品生产化的可能性较差。

但该实用新型没有考虑到的一点是通常学生是两个人甚至多人一排，根本没有空间从椅子的旁边抽出这种箱子的可能，因此如何合理利用椅子下的空间用于存书，还有待进一步研究。

技术实现要素：

本实用新型目的正是为了克服现有技术的不足，开发和利用学生椅下方的空间，提供了一种结构比较合理、较大、取放较为方便的书箱。

采取以下的技术方案：

一种放置于学生椅下的书箱，包括箱体，箱体的高度小于等于椅子横撑上缘到椅子围裙下缘的距离，箱体的长度小于等于椅子前面两个椅子腿内侧的距离再减去2cm，箱体的宽度小于等于前面两个椅子腿之间的距离，后面两个椅子腿前侧固设一个挡板，两个横撑中心靠近前方2-3cm的设置贯穿孔，贯穿孔内穿入转轴，箱体两侧侧板靠近开口的中心位置固设铰轴，转轴的两端和两个铰轴的自由端分别穿入一个连扳两端的通孔。

进一步地，箱体的下方四个角处设置万向脚轮。

与现有技术相比，本实用新型可充分利用学生椅下方的空间作存放书籍之用，结构简单、使用方便，学生弯腰即可拉出箱体，用完后推回即可。

附图说明

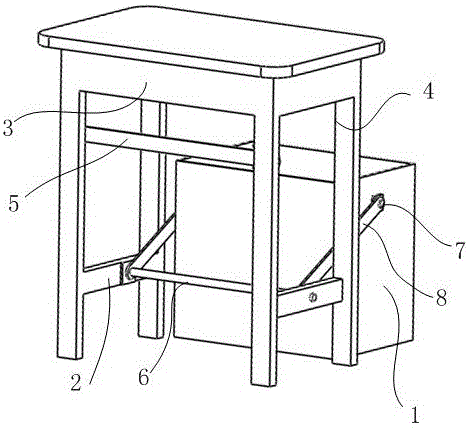

图1是本实用新型的结构示意图。

图2是本实用新型另一视角的结构示意图。

具体实施方式

下面结合附图和实施例对本

技术实现要素：
作进一步说明。

一种放置于学生椅下的书箱，包括箱体1，其特征在于：箱体1的高度小于等于椅子横撑2上缘到椅子围裙3下缘的距离，目的是箱体进出椅子下面的时候不会干涉；箱体1的长度小于等于椅子前面两个椅子腿4内侧的距离再减去2cm，目的是便于放置二者之间的连扳8；箱体1的宽度小于等于前面两个椅子腿4之间的距离，目的是使得箱体不超过椅子面的投影，便于学生腿部的舒服；后面两个椅子腿4前侧固设一个挡板5，目的是放置箱体后仰时掉出去；两个横撑2中心靠近前方3cm的设置贯穿孔，贯穿孔不位于中心，是为了使得箱体的重心靠后，不会自动翻出来。贯穿孔内穿入转轴6，箱体两侧侧板靠近开口的中心位置固设铰轴7，转轴6的两端和两个铰轴7的自由端分别穿入一个连扳8两端的通孔。连扳8可绕转轴6顺时针或逆时针搬动，带动箱体进出椅子下面；箱体1的下方四个角处设置万向脚轮。这样学生可以拉动箱体的过程中，箱体的底部向后移动，开口就倾斜地朝向学生，便于拿取书本。

本说明书列举的仅为本实用新型的较佳实施方式，凡在本实用新型的工作原理和思路下所做的等同技术变换，均视为本实用新型的保护范围。
