一种可调式书架的制作方法

本实用新型涉及图书馆辅助工具领域，特别指一种可调式书架。

背景技术：

书架广义上指专门用来放书的器具，由于其形态、结构的不同，又有书格、书柜、书橱等其他名称，它是生活中的普遍用具。特别对于图书馆、书店等书籍集中地，书架是必不可少的一种工具。现有的书架普遍采用书格结构，即通过垂直交叉设置的隔板形成多个紧密排列的格状放置空间，该种结构有效地利用三维空间，提升了书架载书量；但是，在实际使用过程中，由于该种书架为竖直放置，其前侧方为便于放书进入，采用开放结构，因此书籍易从该方向滑落下来；另外，书架隔板采用固定安装结构，每个书格的空间大小无法改变，而摆放书籍时，需要根据其种类将其放入不同的书格内，图书馆或书店各类书籍数量不一，因此导致数量少的种类书格未放满，数量多的种类书格放不下，书格利用率差。

技术实现要素：

本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种采用活动式安装结构，可根据实际书目种类调整书架空间，提高空间使用率，且采用阻挡结构，有效防止书籍滑落的可调式书架。

本实用新型采取的技术方案如下：一种可调式书架，包括后板、支撑板、侧板及阻挡组件，其中，上述后板竖直放置，支撑板连接于后板的前侧壁上，且水平设置；支撑板上开设有滑槽，滑槽向支撑板内部凹陷且沿支撑板方向直线延伸；滑槽内设置有至少二个滑块，滑块沿滑槽方向自由滑动；上述侧板包括至少二个，侧板固定于滑块上，并随滑块滑动，以便活动地调整两侧板之间的距离，两侧板之间放置书籍；上述阻挡组件设置于支撑板的前侧部，以便从前侧阻挡书籍，防止书籍滑落。

优选地，所述的滑槽包括二个，分别开设在位于靠近支撑板前侧边及后侧边处。

优选地，所述的阻挡组件包括安装槽、挡板及弹簧，其中，上述安装槽设置于靠近支撑板前侧边处，沿支撑板前侧边方向延伸，并向支撑板内凹陷，形成安装空间。

优选地，所述的弹簧包括至少二个，弹簧间隔设置于上述安装槽内，弹簧的下端固定连接在安装槽的底面。

优选地，所述的挡板嵌设在安装槽内，挡板连接于上述弹簧的上端，通过弹簧支撑，放书入书架时，按压挡板，挡板下压弹簧并下降至安装槽内，放完书后，挡板在弹簧反弹力作用下上升至安装槽外，以便阻挡书架内的书籍。

本实用新型的有益效果在于：

本实用新型针对现有书架存在的缺陷和不足进行改进创新，设计了一种可调式书架，该书架采用活动式结构设计，通过在支撑板上开设平行间隔延伸的两条滑槽，滑槽内可移动安装有滑块，滑块上支撑固定有侧板，两侧板、支撑板及后板之间形成书格，由于侧板可随滑块自由滑动，因此使用时可根据需要放置书量的多少自由地调整书格大小，更加高效地提高书架的空间利用率；另外，在支撑板前侧边处开设有安装槽，安装槽底部设有多个弹簧，弹簧上端连接有挡板，放入书籍至书架内时，按压挡板，挡板下压弹簧而进入安装槽内，放完书籍后，挡板在弹簧反弹力作用下回弹将书籍前侧阻挡，防止书籍滑落，该种结构设计既不干涉正常的放书动作，又可有效地阻挡书籍。

附图说明

图1为本实用新型的立体的结构示意图。

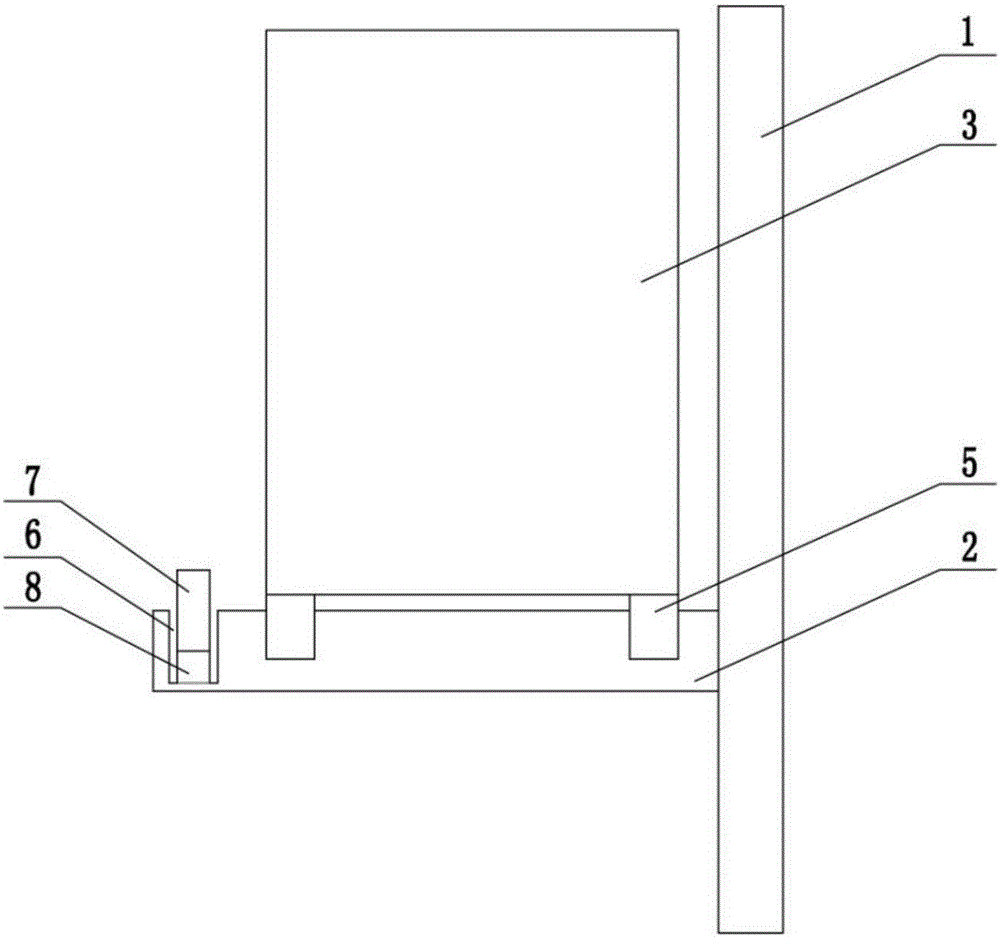

图2为本实用新型的侧视图。

具体实施方式

下面将结合附图对本实用新型作进一步描述：

如图1至图2所示，本实用新型采取的技术方案如下：一种可调式书架，包括后板1、支撑板2、侧板3及阻挡组件，其中，上述后板1竖直放置，支撑板2连接于后板1的前侧壁上，且水平设置；支撑板2上开设有滑槽4，滑槽4向支撑板2内部凹陷且沿支撑板2方向直线延伸；滑槽4内设置有至少二个滑块5，滑块5沿滑槽4方向自由滑动；上述侧板3包括至少二个，侧板3固定于滑块5上，并随滑块5滑动，以便活动地调整两侧板3之间的距离，两侧板3之间放置书籍；上述阻挡组件设置于支撑板2的前侧部，以便从前侧阻挡书籍，防止书籍滑落。

滑槽4包括二个，分别开设在位于靠近支撑板2前侧边及后侧边处。

阻挡组件包括安装槽6、挡板7及弹簧8，其中，上述安装槽6设置于靠近支撑板2前侧边处，沿支撑板2前侧边方向延伸，并向支撑板2内凹陷，形成安装空间。

弹簧8包括至少二个，弹簧8间隔设置于上述安装槽6内，弹簧8的下端固定连接在安装槽6的底面。

挡板7嵌设在安装槽6内，挡板7连接于上述弹簧8的上端，通过弹簧8支撑，放书入书架时，按压挡板7，挡板7下压弹簧8并下降至安装槽6内，放完书后，挡板7在弹簧8反弹力作用下上升至安装槽6外，以便阻挡书架内的书籍。

进一步，本实用新型设计了一种可调式书架，该书架采用活动式结构设计，通过在支撑板上开设平行间隔延伸的两条滑槽，滑槽内可移动安装有滑块，滑块上支撑固定有侧板，两侧板、支撑板及后板之间形成书格，由于侧板可随滑块自由滑动，因此使用时可根据需要放置书量的多少自由地调整书格大小，更加高效地提高书架的空间利用率；另外，在支撑板前侧边处开设有安装槽，安装槽底部设有多个弹簧，弹簧上端连接有挡板，放入书籍至书架内时，按压挡板，挡板下压弹簧而进入安装槽内，放完书籍后，挡板在弹簧反弹力作用下回弹将书籍前侧阻挡，防止书籍滑落，该种结构设计既不干涉正常的放书动作，又可有效地阻挡书籍。

本实用新型的实施例只是介绍其具体实施方式，不在于限制其保护范围。本行业的技术人员在本实施例的启发下可以作出某些修改，故凡依照本实用新型专利范围所做的等效变化或修饰，均属于本实用新型专利权利要求范围内。
