本实用新型涉及图书管理用具技术领域,具体为一种图书馆图书借阅装置。
背景技术:
图书馆是读者阅览书籍和借阅书籍的场所,目前大多数图书馆内,图书都是摆放在书架上,由于一些图书馆内的书架高度较高,一些身高较矮的借阅者不能直接拿取书架高层的图书,往往需要借助梯子之类的工具,才能直接拿取书架高层的图书,这给借阅者带来了很大的不便。
技术实现要素:
本实用新型的目的在于提供一种图书馆图书借阅装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种图书馆图书借阅装置,包括放置架和两个对称设置的侧支架,所述侧支架呈十字形结构,两个十字形结构的侧支架内侧的对应位置均设置有套杆,两个套杆上均套设有滑轮,且套杆的一端设置有限位块,所述放置架通过其两侧的悬挂绳吊挂在两侧的侧支架之间,两个对称设置的侧支架之间通过连接杆连接,且连接杆的两端分别贯穿两侧的侧支架,并且延伸至侧支架的外侧,所述连接杆的两端分别穿过两个侧支架外侧的套筒,并且与套筒外侧的手轮连接,两个套筒的底部均设置有支撑架。
优选的,所述连接杆与套筒的连接处设置有轴承。
优选的,所述支撑架有两个支撑腿构成,且每个支撑腿的底部均安装有万向轮,且两侧的支撑架的对应的支撑腿之间通过横杆连接。
优选的,所述放置架的顶部四角均设置有吊环,且所述悬挂绳的两端分别与放置架一侧的两个吊环固定连接,且所述悬挂绳的中部绕过套设在套杆上的滑轮。
优选的,所述放置架的一侧固定连接有分类标牌,所述放置架的内部设置有三个呈等距离排布的隔板,且三个隔板将放置架的内腔分隔为大小相同的四个放置格。
与现有技术相比,本实用新型的有益效果是:该图书馆图书借阅装置结构简单,使用方便,当借阅者需要拿取高层的图书时,只需转动手轮将高层的放置架移动至下方,即可拿取高层放置架上的图书,非常方便,无需借助其他辅助工具,给借阅者借阅图书带来了很大的便利。
附图说明
图1为本实用新型结构示意图;

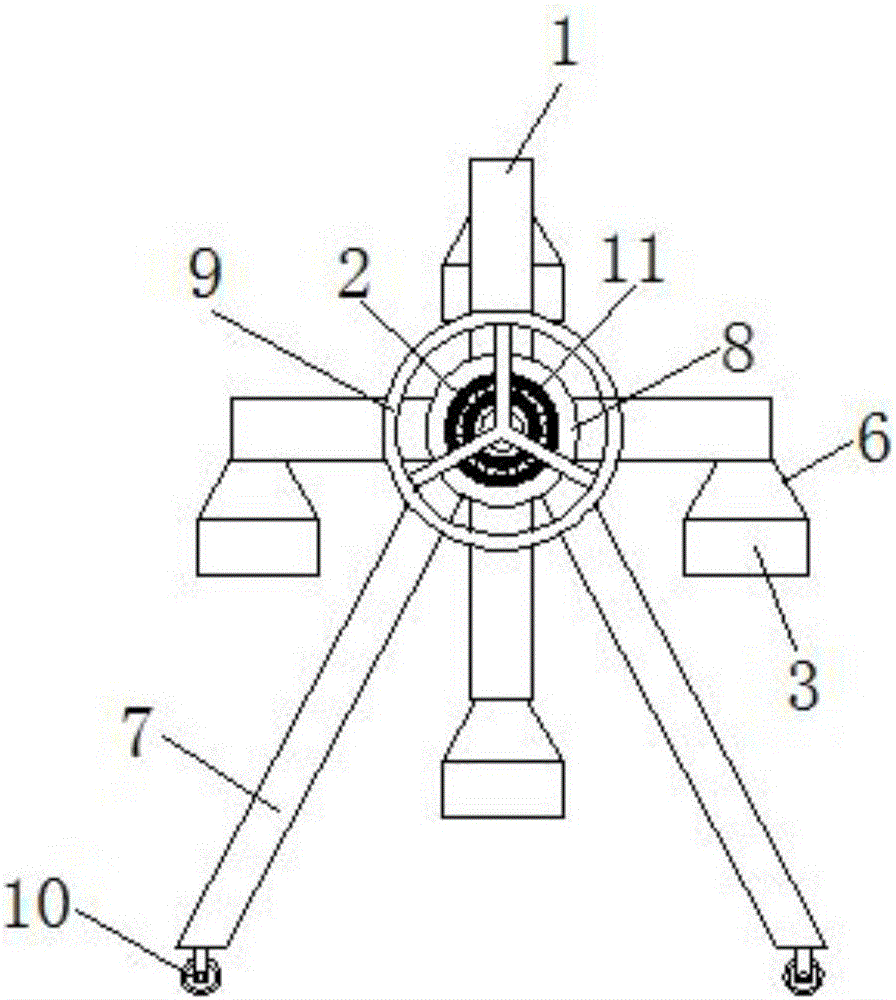

图2为本实用新型侧视图;
图3为本实用新型放置架结构示意图。
图中:1侧支架、2连接杆、3放置架、31分类标牌、32隔板、33放置格、34吊环、4套杆、41限位块、5滑轮、6悬挂绳、7支撑架、8套筒、9手轮、10万向轮、11轴承。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:一种图书馆图书借阅装置,包括放置架3和两个对称设置的侧支架1,侧支架1呈十字形结构,两个十字形结构的侧支架1内侧的对应位置均设置有套杆4,两个套杆4上均套设有滑轮5,且套杆4的一端设置有限位块41,限位块41的设置能够防止滑轮5从套杆4上滑落,放置架3通过其两侧的悬挂绳6吊挂在两侧的侧支架1之间,放置架3的一侧固定连接有分类标牌31,分类标牌31的设置能够让借阅者直观的了解到该放置架3上图书的类别,放置架3的内部设置有三个呈等距离排布的隔板32,且三个隔板32将放置架3的内腔分隔为大小相同的四个放置格33,四个放置格33的设置便于对同一放置架3上的图书进行分类,放置架3的顶部四角均设置有吊环34,且悬挂绳6的两端分别与放置架3一侧的两个吊环34固定连接,且悬挂绳6的中部绕过套设在套杆4上的滑轮5,两个对称设置的侧支架1之间通过连接杆2连接,且连接杆2的两端分别贯穿两侧的侧支架1,并且延伸至侧支架1的外侧,连接杆2的两端分别穿过两个侧支架1外侧的套筒8,并且与套筒8外侧的手轮9连接,借阅者能够通过转动手轮9,将位于顶部的放置架3转动至下方,方便了借阅者对图书的拿取,连接杆2与套筒8的连接处设置有轴承11,轴承11的设置减小了连接杆2在套筒8内转动产生的摩擦力,两个套筒8的底部均设置有支撑架7,支撑架7有两个支撑腿构成,且每个支撑腿的底部均安装有万向轮10,且两侧的支撑架7的对应的支撑腿之间通过横杆连接,支撑架7的设置能够使整个装置更加稳定,支撑架7底部的万向轮10能够便于整个装置进行移动。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
