一种可移动式施工升高梯的制作方法

本实用新型涉及一种升高梯装置，具体是一种可移动式施工升高梯。

背景技术：

目前，在对压力容器进行附件安装、焊接、吊装挂钩、补漆等高空作业时，需要搭设脚手架，然后，在搭建的脚手架平台上完成相关工作；为了保证施工质量，当遇到不同高度的设备时，往往需要反复的搭拆，才能保证操作人员能在最佳位置完成作业，非常不方便。

技术实现要素：

本实用新型的目的在于提供一种可移动式施工升高梯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可移动式施工升高梯，包括移动式基座、升降梯和防护栏；所述移动式基座包括平衡支腿、定位销、定位孔、平衡支腿固定座、基座、螺栓、车轮支架、车轮和升降梯固定座；所述车轮支架设置在基座下方，采用焊接固定；所述车轮设置在车轮支架上，采用固定连接；所述平衡支腿固定座设置在基座下方；所述平衡支腿设置在平衡支腿固定座上；所述升降梯固定座设置在基座上表面，采用焊接固定；所述升降梯包括转轴、梯子框架、护栏、加强筋、液压伸缩缸、梯子台阶和轴孔；所述梯子框架设置在升降梯固定座上；所述护栏设置在梯子框架上，采用焊接固定；所述加强筋上端设置在护栏上，下端设置在梯子框架上；所述梯子台阶设置在梯子框架两侧上，采用焊接固定；所述液压伸缩缸设置在基座上，上端设置在梯子台阶下端面上，采用焊接固定；所述防护栏包括横杆、加强杆、竖柱、底板和纵杆；所述底板设置在梯子框架上端，采用焊接固定；所述4根竖柱设置在底板四角上，采用焊接固定；所述横杆设置在同侧的2根竖柱上端面上，采用焊接固定；所述加强杆设置在同侧的2根竖柱之间，采用焊接固定；所述纵杆设在纵向的两根竖柱之间，采用焊接固定。

作为本实用新型进一步的方案：所述平衡支腿固定座采用螺栓与基座连接。

作为本实用新型进一步的方案：所述平衡支腿上设置有多个定位孔。

作为本实用新型进一步的方案：所述平衡支腿通过定位销固定在平衡支腿固定座上。

作为本实用新型再进一步的方案：所述梯子框架下端上设置有轴孔。

与现有技术相比，本实用新型的有益效果是：

本实用新型装置通过车轮使装置整体具有移动性，当设备需要移动时取出定位销，提起平衡支腿固定座，再使用定位销固定衡支腿，使固定衡支腿远离地面；通过调节液压伸缩缸的高度，实现升降梯的高度调节，调节防护栏的高度；使用时可现场进行调整，十分方便；大大节省了时间、人力和物力，提高了施工效率。

附图说明

图1为可移动式施工升高梯的结构示意图。

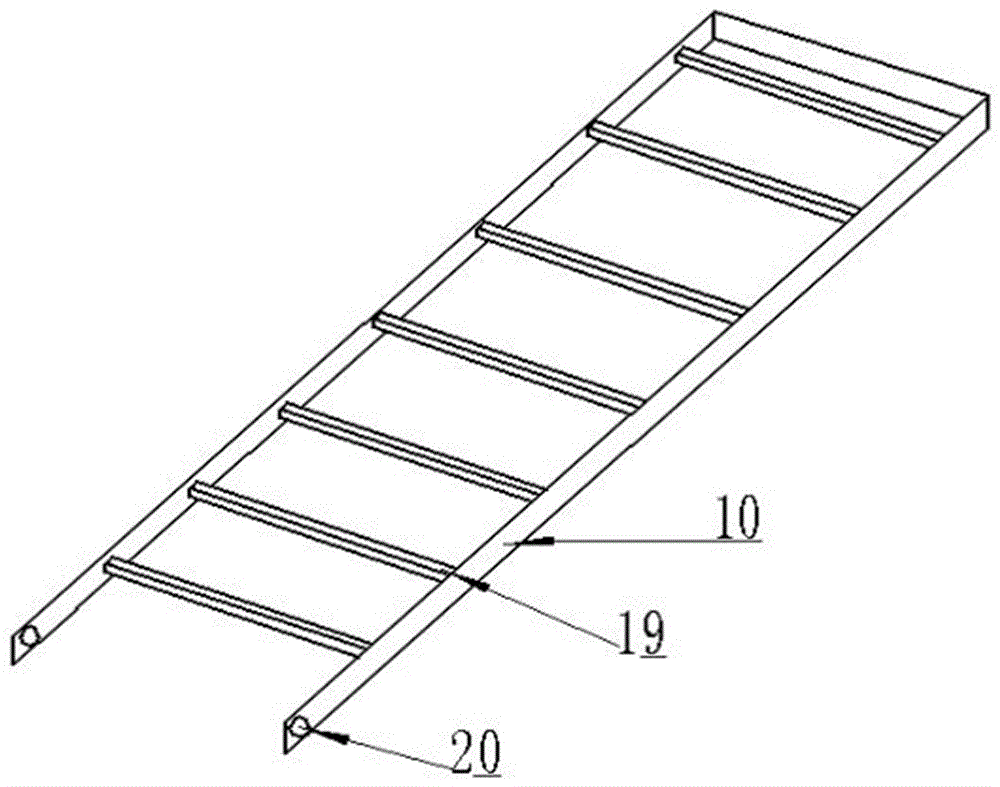

图2为可移动式施工升高梯中升降梯的结构示意图。

图3为可移动式施工升高梯中防护栏的结构示意图。

图中：1-平衡支腿，2-定位销，3-定位孔，4-平衡支腿固定座，5-基座，6-螺栓，7-车轮支架，8-车轮，9-升降梯固定座，10-转轴，11-梯子框架，12-护栏，13-加强筋，14-液压伸缩缸，15-横杆，16-加强杆，17-竖柱，18-底板，19-梯子台阶，20-轴孔，21-纵杆。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种可移动式施工升高梯，包括移动式基座、升降梯和防护栏；所述移动式基座包括平衡支腿1、定位销2、定位孔3、平衡支腿固定座4、基座5、螺栓6、车轮支架7、车轮8和升降梯固定座9；所述车轮支架7设置在基座5下方，采用焊接固定；所述车轮8设置在车轮支架7上，采用固定连接，通过车轮8使装置整体具有移动性；所述平衡支腿固定座4设置在基座5下方，采用螺栓6与基座5固定连接；所述平衡支腿1设置在平衡支腿固定座4上，平衡支腿1上设置有多个定位孔3，通过定位销2使平衡支腿1固定在平衡支腿固定座4上，当设备需要移动时取出定位销2，提起平衡支腿固定座4，再使用定位销2固定衡支腿1，使固定衡支腿1远离地面；所述升降梯固定座9设置在基座5上表面，采用焊接固定；所述升降梯包括转轴10、梯子框架11、护栏12、加强筋13、液压伸缩缸14、梯子台阶19和轴孔20；所述梯子框架11设置在升降梯固定座9上，梯子框架11下端上设置有轴孔20，采用转轴10通过轴孔20使升降梯固定座9和梯子框架11固定连接；所述护栏12设置在梯子框架11上，采用焊接固定，具有保护人员安全的作用；所述加强筋13上端设置在护栏12上，下端设置在梯子框架11上，具有加强护栏12强度的作用；所述梯子台阶19设置在梯子框架11两侧上，采用焊接固定；所述液压伸缩缸14设置在基座5上，上端设置在梯子台阶19下端面上，采用焊接固定，具有伸缩，通过调节液压伸缩缸14的高度，调节防护栏的高度；所述防护栏包括横杆15、加强杆16、竖柱17、底板18和纵杆21；所述底板18设置在梯子框架11上端，采用焊接固定；所述4根竖柱17设置在底板18四角上，采用焊接固定；所述横杆15设置在同侧的2根竖柱17上端面上，采用焊接固定；所述加强杆16设置在同侧的2根竖柱17之间，采用焊接固定，具有加强2根竖柱17强度的作用；所述纵杆21设在纵向的两根竖柱17之间，采用焊接固定，具有加强2根纵向竖柱17强度的作用。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
