滴漏装置以及咖啡机的制作方法

本实用新型涉及咖啡领域，特别是涉及滴漏装置以及咖啡机。

背景技术：

咖啡是一种是经过烘焙的咖啡豆制作出来的饮料，是一种受欢迎的饮料。越来越多的人选择自行冲泡咖啡。咖啡机能够实现咖啡的自动、快速冲泡，极大的方便了人们。

传统的咖啡机通过将水滴落在到装在过滤器上的咖啡粉末上，进而使得咖啡粉末冲泡成咖啡。由于水分滴落位置固定在过滤器中部的上方，水分集中滴落在过滤器中部，水分无法完全覆盖过滤器，进而使得水分分布不均匀，咖啡粉末受水、受热及溶解速度不一致，造成咖啡冲泡效果不佳，另一方面，由于过滤器中部水分集中，过滤器中部的咖啡粉末冲泡速度较快，而过滤器边缘的咖啡粉末无法被完全冲泡，造成咖啡粉末的浪费，需要消耗更多的咖啡粉末进行冲泡，造成咖啡粉末消耗较大。

技术实现要素：

基于此，有必要针对传统咖啡机滴漏水分冲泡咖啡容易造成咖啡浓度不一致，冲泡效果不佳，并造成咖啡粉末消耗较大的缺陷，提供一种滴漏装置以及咖啡机，能够使得水分能够均匀地滴漏在过滤器的咖啡粉末上，使得咖啡冲泡浓度均匀，冲泡效果更佳，有效减小咖啡粉末的消耗。

一种滴漏装置，包括：支架、过滤架、滴漏管与分配器；

所述过滤架与所述分配器设置在所述支架上；

所述滴漏管的第一端与所述分配器连通，所述滴漏管的第二端用于与水壶连通以接入水到所述分配器；

所述分配器用于连接驱动电机并在所述驱动电机驱动下转动；

所述分配器在偏离其旋转轴线处设置有漏嘴，所述漏嘴与所述滴漏管的第一端连通。

在一个实施例中，所述分配器包括转动轴和引导件，所述转动轴转动设置于所述支架上，且所述转动轴用于连接所述驱动电机并在所述驱动电机驱动下转动，所述转动轴与所述引导件固定连接，所述引导件朝向所述水壶的一面凸起设置引流板，所述引流板内侧形成引流槽，所述滴漏管的第一端与所述引流槽连通，所述漏嘴设置于所述引导件远离所述转动轴的一端，且所述漏嘴与所述引流槽连通。

在一个实施例中，所述分配器设置有滑槽，所述漏嘴滑动设置于所述滑槽，用于连接所述驱动电机并在所述驱动电机驱动下沿所述滑槽滑动。

在一个实施例中，还包括所述水壶。

在一个实施例中，还包括所述驱动电机。

在一个实施例中，还包括过滤器，其设置在所述过滤架上。

在一个实施例中，所述过滤器为圆形漏斗状。

一种咖啡机，包括咖啡容器，还包括权利要求1-6任一项所述滴漏装置，所述咖啡容器设置于所述过滤架下方，用于容置所述滴漏装置所滴漏的液体。

在一个实施例中，所述支架还包括基座，所述咖啡容器活动设置于所述基座上，所述基座上设置有支撑柱，所述滴漏装置与所述支撑柱固定连接。

在一个实施例中，还包括滴漏盒，所述滴漏盒设置于所述过滤架外侧，所述滴漏盒与所述支撑柱固定连接。

上述滴漏装置以及咖啡机，水壶的水通过滴漏管输送至分配器，分配器通过旋转，将水分均匀地滴漏在远离过滤器中部的咖啡粉末上，增大了水分的覆盖面积，使得水分分布更为均匀，使得咖啡冲泡浓度均匀，冲泡效果更佳，并有效减小咖啡粉末的消耗。

附图说明

图1为一实施例的咖啡机的立体结构示意图；

图2为一实施例的咖啡机的局部透视结构示意图；

图3为一实施例的滴漏装置的立体结构示意图；

图4为一实施例的咖啡机的局部分解结构示意图；

图5A为采用传统结构的咖啡机的过滤器的滴漏效果示意图；

图5B为本实施例中的过滤器的滴漏效果示意图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施方式。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是使对本实用新型的公开内容理解的更加透彻全面。

需要说明的是，当元件被称为“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

例如，一种滴漏装置，包括：支架、过滤架、滴漏管与分配器；所述过滤架与所述分配器设置在所述支架上；所述滴漏管的第一端与所述分配器连通，所述滴漏管的第二端用于与水壶连通以接入水到所述分配器；所述分配器用于连接驱动电机并在所述驱动电机驱动下转动；所述分配器在偏离其旋转轴线处设置有漏嘴，所述漏嘴与所述滴漏管的第一端连通。

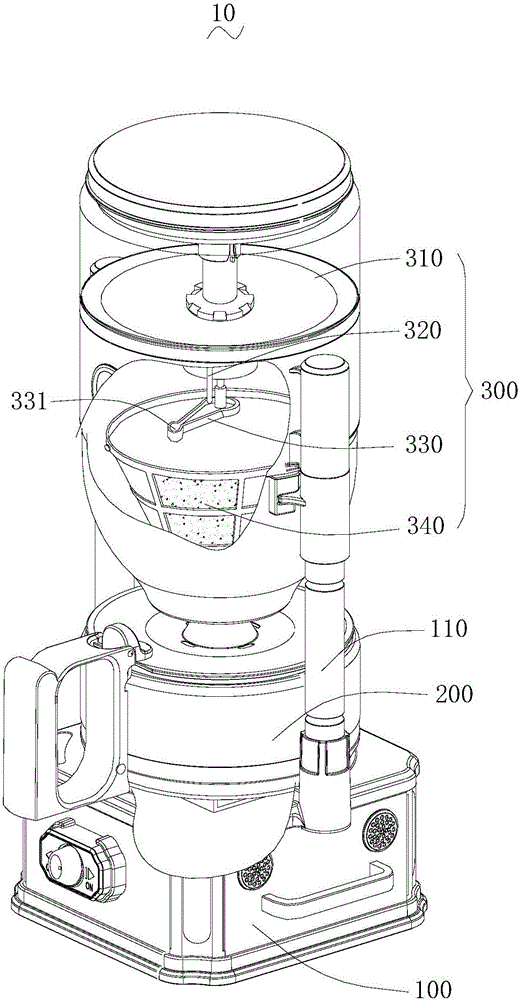

如图1所示，其为本实用新型一较佳实施例的咖啡机10，包括：基座100、咖啡容器200和滴漏装置300，所述咖啡容器200设置于所述基座100上，所述基座100上设置有支撑柱110，所述滴漏装置300与所述支撑柱110固定连接，如图2和图3所示，所述滴漏装置300包括水壶310、滴漏管320、分配器330 和过滤器340，所述水壶310与所述过滤器340连接，所述分配器330用于驱动电机350，并在驱动电机350驱动下转动，所述分配器330的旋转轴线与所述过滤器340的中轴线重合，例如，所述分配器330绕所述过滤器340的中轴线转动设置，且所述分配器330设置于所述水壶310靠近所述过滤器340的一端，如图4所示，所述过滤器340设置于过滤架600上，过滤器340通过过滤架600与支撑柱110固定连接，在本实施例中，水壶310和支撑柱110相当于上述实施例中的支架，用于支撑过滤架600与所述分配器330，所述滴漏管320的第一端与所述分配器330连通，所述滴漏管320第二端与所述水壶310连通，所述分配器330设置有漏嘴331，所述漏嘴331偏离分配器330的旋转轴线设置，所述咖啡容器200设置于所述过滤架600下方，用于容置所述滴漏装置300所滴漏的液体，例如，所述咖啡容器200设置于所述过滤器340远离所述水壶310的一端，所述咖啡容器200与所述过滤器340连通。

例如，过滤架600上设置过滤器340用于过滤，又如，过滤架600上设置有过滤纸用于过滤，又如，过滤架600上设置有过滤网用于过滤，例如，过滤器340为漏斗形，例如，过滤器340为圆形漏斗状，这样能够便于咖啡汇聚流动至下方的咖啡容器200，过滤器340其具有中轴线，分配器330绕这一中轴线转动，水壶310的水通过滴漏管320输送至分配器330，滴漏管320的水经漏嘴331滴漏在过滤器340上，由于漏嘴331偏离过滤器340的中部，滴漏时，分配器330旋转，漏嘴331随着分配器330的转动将水分均匀地滴漏在远离过滤器340中部的咖啡粉末上，增大了水分的覆盖面积，使得水分分布更为均匀，使得咖啡冲泡浓度均匀，冲泡效果更佳；另一方面，由于靠近过滤器340边缘的咖啡粉末也得到冲泡，使得咖啡粉末的冲泡率更高，有效减小咖啡粉末的消耗。冲泡后的咖啡由过滤器340滴落在咖啡容器200上，咖啡容器200对咖啡进行收集。

在一个实施例中，请参见图3，所述分配器330包括转动轴332和引导件333，所述转动轴332转动设置于所述水壶310靠近所述过滤器340的一端，且所述转动轴332设置于所述过滤器340的中轴线上，所述转动轴332用于连接所述驱动电机350并在所述驱动电机350驱动下转动，所述转动轴332与所述引导件333固定连接，所述引导件333朝向所述水壶310的一面凸起设置引流板334，所述引流板334内侧形成引流槽335，所述滴漏管320的第一端与所述引流槽335连通，所述漏嘴331设置于所述引导件333远离所述转动轴332的一端，且所述漏嘴331与所述引流槽335连通。例如，引流板334沿引导件333边缘封闭设置，例如，引流板334环绕引导件333设置，例如，引导件333远离转动轴332的一端开设有漏嘴331，具体地，滴漏管320将水输送至引导件333上，水沿着引流槽335流动至漏嘴331，并滴落在过滤器340上，能有效引导水流均匀滴落至过滤器340上，避免水流由引导件333上溢出。

为了使得水流更为集中，进一步避免水由引流槽335上溢出，例如，请再次参见图3，所述引流槽335的宽度由靠近所述转动轴332的一端向靠近所述漏嘴331的一端逐渐减小，例如，所述滴漏管320连通于所述引流槽335靠近所述转动轴332的一端，例如，滴漏管320设置有管口，管口靠近引流槽335靠近所述转动轴332的一端，这样，由于引流槽335与滴漏管320连通的位置的宽度更大，便于收集由滴漏管320滴落的水，使得引流槽335的容量更大，能有效避免水流由引流槽335上溢出，且随着引流槽335的宽度向的减小，便于水流向漏嘴331集中，提高水流滴漏至过滤器340的效率。

为了进一步避免水流由引流槽335上溢出，例如，所述引流板334的高度由靠近所述漏嘴331的一端向靠近所述转动轴332的一端向逐渐增大，具体地，引流板334的高度为引流板334凸起于引导件333的厚度，引流板334的高度越高，则容纳的水流的深度越深，则水流越不容易溢出，由于靠近滴漏管320的管口的位置的引流板334的高度较高，这样能够便于收集由滴漏管320滴落的水，避免由于滴漏管320的水流速度过快而导致水流由引流板334上溢出。

为了使得分配器330能够自动转动，请参见图3，本实施例还包括驱动电机350，所述驱动电机350与所述转动轴332驱动连接，例如，驱动电机350设置于水壶310靠近过滤器340的一端，驱动电机350驱动转动轴332转动，进而带动分配器330转动，实现水流的自动旋转滴漏。

在另外的实施例中，所述分配器330设置有滑槽(图未示)，所述漏嘴滑动设置于所述滑槽，用于连接所述驱动电机并在所述驱动电机驱动下沿所述滑槽滑动。这样，当分配器330在转动时，漏嘴沿着滑槽运动，使得漏嘴与分配器的旋转轴线的距离变化，进而使得漏嘴的滴漏半径产生变化，例如，漏嘴在驱动电机驱动下沿着滑槽作匀速单向运动或匀速往返运动，这样，随着分配器330的转动，使得漏嘴的运动轨迹呈螺旋状或圆形螺旋状，这样，进一步提高了滴漏的覆盖面积，不仅能够进一步减少咖啡用量，还能使得咖啡冲泡效果更佳。

在另外的实施例中，分配器330为弹性伸缩管，所述弹性伸缩管与滴漏管320连通，弹性管绕过滤器340的中轴线转动，弹性伸缩管远离转动圆心的一端设置有漏嘴331，当弹性伸缩管转动时，弹性伸缩管长度将随着转动速度的变化而变化，从而使得滴漏的半径随之变化，例如，转动速度快时，弹性伸缩管长度拉长，使得滴漏半径更大，而转动速度慢时，弹性伸缩管长度缩短，使得滴漏半径减小，这样，进一步提高了滴漏的覆盖面积，使得咖啡冲泡效果更佳，并进一步减小咖啡粉末的消耗。为了避免水流在转动时被甩出，例如，弹性伸缩管远离转动圆心的一端设置有挡块，例如，挡块沿垂直于弹性伸缩管转动所在平面设置，这样，挡块能有效防止水流在转速较大的时候甩出，将水流的滴漏半径限制在弹性伸缩管的长度范围以内。

为了避免咖啡在滴漏冲泡时受外部空气影响，进而造成冲泡效果不佳，在一个实施例中，请结合图1和图4，咖啡机10还包括水壶盒400，所述水壶310通过所述水壶盒400与所述过滤器340连接，且所述水壶盒400套设于所述分配器330外侧，这样，水壶盒400能够使得水壶310与过滤器340之间完全密封连接，避免外部的空气对咖啡冲泡造成影响，进而使得咖啡的冲泡效果更佳。

为了固定过滤器340，例如，请结合图1和图4，咖啡机10还包括滴漏盒700，所述滴漏盒700设置于所述过滤器340外侧，所述滴漏盒700与所述支撑柱110固定连接，这样，滴漏盒700将过滤架600承载，并固定于支撑柱110上，从而使得过滤器340能够稳固地固定在咖啡容器200上方，使得咖啡能够准确滴落在咖啡容器200内。

下面将以一个具体实施例具体说明：

如图5A所示，为采用传统的滴漏方式滴漏的过滤器501，漏嘴502对齐于过滤器501中部，水流主要覆盖区域为过滤器501的区域a1，区域a1的水较多，位于区域a1外侧的区域a2的较少，而位于过滤器501边缘的区域a3则几乎没有水流滴落，造成边缘区域a3的咖啡粉末浪费；如图5B所示，为采用本实施例中的滴漏装置的滴漏的效果图，水流经分配器510的漏嘴511滴漏至过滤器520，水流主要覆盖区域为过滤器520的区域b1，区域b1面积显然大于a1，而经漏嘴滴漏511的水流能够流动至位于区域b1内侧的区域b2和位于区域b1外侧的区域b3，使得区域b2和区域b3的咖啡也能够得到冲泡，进而避免了咖啡粉末的浪费。采用传统的滴漏方式冲泡1700cc(6杯)咖啡需要100g咖啡豆，而采用本实施例中的咖啡机改变供水方式，可用一半的量，大约50g即可冲泡出1700cc(6杯)咖啡，有效提高了冲泡效率，节省咖啡豆。
