无龙骨防辐射单开门的制作方法

本实用新型涉及防辐射技术领域，具体地说是一种无龙骨、轻便美观且采用小动力电机即可驱动的无龙骨防辐射单开门。

背景技术：

目前，社会上电子产品越来越多，例如手机、音乐播放器和电脑等；另一方面，自然灾害频发，例如日本地震引起的核泄漏以及太阳辐射中的有害射线等。可以说，现在社会电磁辐射或者其他辐射无处不在，由此产生的各种辐射危害人体的健康。在特殊场合，如医院的放射科室，须要进行专业的防辐射配置。虽然有一些防辐射单开门，但现有的防辐射单开门一般都需要内置龙骨，整体质量大而笨重，需要配备一定功率的电机才能驱动。

技术实现要素：

本实用新型的目的是针对现有技术存在的问题，提供一种无龙骨、轻便美观且采用小动力电机即可驱动的无龙骨防辐射单开门。

本实用新型的目的是通过以下技术方案解决的：

一种无龙骨防辐射单开门，包括门板、用于链接门板和门套的铰链，其特征在于：所述门板包括合金面板和铅板，采用超硬度合金钢做成的合金面板位于铅板的两侧且三者之间通过挤压成型。

所述铅板的厚度不低于单块合金面板厚度的两倍。

所述合金面板的厚度不超过1mm。

所述的合金面板包括内合金面板和外合金面板，外合金面板与铅板皆呈平面状且两者挤压后紧密贴合，而内合金面板和铅板之间填充有发泡剂。

所述内合金面板的整体呈弧面状，使得内合金面板的四周能够和铅板的边缘经挤压后紧密贴合而对铅板进行包边。

所述门板的四周小于门板的平均厚度使得门板在闭合时能够逐步贴合门套从而提高密封性能。

本实用新型相比现有技术有如下优点：

本实用新型通过采用超硬度合金钢作合金面板直接和铅板挤压成型构成门板，并通过限定合金面板和铅板的厚度且不改变防护效果的情况下，一改传统防护门的笨重，更加轻便美观，采用小动力电机即可驱动；同时采用弧面设计的内合金面板使得该门板在闭合时能够逐步贴合门套从而提高密封性能，从而进一步提高该单开门的防辐射性能。

附图说明

附图1为本实用新型的无龙骨防辐射单开门结构示意图；

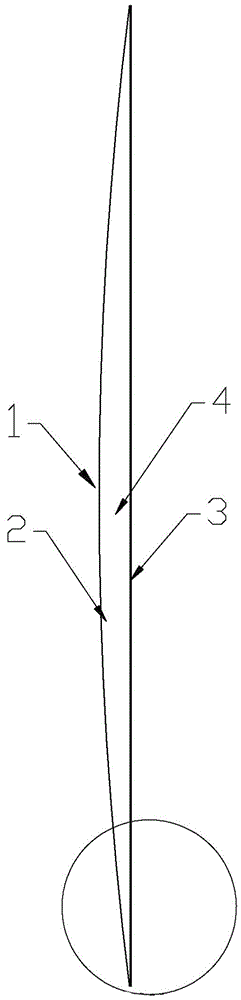

附图2为本实用新型的门板剖面示意图；

附图3为附图2中圆圈部分的放大示意图。

其中：1—门板；2—合金面板；21—内合金面板；22—外合金面板；3—铅板；4—发泡剂；5—铰链。

具体实施方式

下面结合附图与实施例对本实用新型作进一步的说明。

如图1-3所示：一种无龙骨防辐射单开门，包括门板1、用于链接门板1和门套的铰链5，该门板1包括合金面板2和铅板3，铅板3的厚度不低于单块合金面板2厚度的两倍且合金面板2的厚度不超过1mm，采用超硬度合金钢做成的合金面板2位于铅板3的两侧且三者之间通过挤压成型。上述的合金面板2包括内合金面板21和外合金面板22，外合金面板22与铅板3皆呈平面状且两者挤压后紧密贴合，而内合金面板21和铅板3之间填充有发泡剂4；为了解决内合金面板21和铅板3的贴合及包边问题，将内合金面板21的整体设计呈弧面状，使得内合金面板21的四周能够和铅板3的边缘经挤压后紧密贴合而对铅板3进行包边，上述设计使得门板1的四周小于门板1的平均厚度，从而使得门板1在闭合时能够逐步贴合门套从而提高密封性能。

本实用新型通过采用超硬度合金钢作合金面板2直接和铅板3挤压成型构成门板1，并通过限定合金面板2和铅板3的厚度且不改变防护效果的情况下，一改传统防护门的笨重，更加轻便美观，采用小动力电机即可驱动；同时采用弧面设计的内合金面板21使得该门板1在闭合时能够逐步贴合门套从而提高密封性能，从而进一步提高该单开门的防辐射性能。

以上实施例仅为说明本实用新型的技术思想，不能以此限定本实用新型的保护范围，凡是按照本实用新型提出的技术思想，在技术方案基础上所做的任何改动，均落入本实用新型保护范围之内；本实用新型未涉及的技术均可通过现有技术加以实现。
