3D打印格子架的制作方法

本实用新型涉及格子架，特别涉及一种3D打印格子架。

背景技术：

格子架可设置在客厅、卧室，用于放置装饰品装饰室内，也可用于放置书本等杂物，现有的格子架都是由若干格子固定在墙面，结构单一，不能根据物品的数量、大小作相应调整，即现在的格子架不可以变形。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种3D打印格子架，可以根据物品的大小、数量作相应变形，能根据自己的喜好改变其外观。

本实用新型的目的是通过以下技术方案实现的：

3D打印格子架，包括至少四块板围城的格子和底板，所述任一两块板之间由柱体连接，所述格子中至少一根柱体垂直固定在底板上，所述底板上设置有滑道，其余所述柱体通过滚珠与底板相连，所述滚珠在滑道内滚动，所述格子架由3D塑料堆叠而成。

进一步，所述3D塑料为ABS树脂。

进一步，所述柱体顶端设置有球形把手。

本实用新型的有益效果是：

本实用新型的3D打印格子架，通过使滚珠在滑道内滚动，柱体跟着滚珠移动，从而能将多边形格子变换出不同形状，以实现不同物品放置的装饰效果，该格子架结构简单，能变换出不同风格。

本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。

附图说明

为了使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步的详细描述，其中：

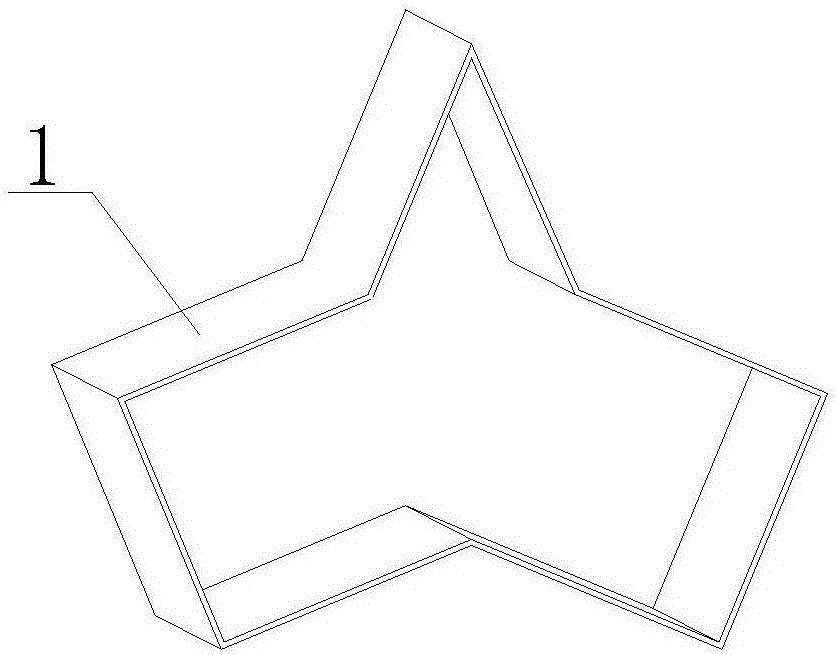

图1为本实用新型一种3D打印格子架结构示意图；

图2为本实用新型另一种3D打印格子架结构示意图；

图3为本实用新型格子架中滚珠与滑道的结合示意图。

具体实施方式

以下将参照附图，对本实用新型的优选实施例进行详细的描述。应当理解，优选实施例仅为了说明本实用新型，而不是为了限制本实用新型的保护范围。

如图1-3所示，3D打印格子架，包括至少四块板围城的格子1和底板，任一两块板之间由柱体连接，格子中至少一根柱体垂直固定在底板上，底板上设置有滑道2，其余柱体通过滚珠3与底板相连，滚珠在滑道内滚动，格子架由3D塑料堆叠而成，优选的，3D塑料为ABS树脂。

为了方便移动柱体，柱体顶端设置有球形把手。

本实用新型的3D打印格子架，通过使滚珠在滑道内滚动，柱体跟着滚珠移动，从而能将多边形格子变换出不同形状，以实现不同物品放置的装饰效果，该格子架结构简单，能变换出不同风格。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
