一种可调节衣架的制作方法

本实用新型涉及家居用品，特别涉及一种可调节衣架。

背景技术：

衣架是人们生活中常用的家居用品。现有塑料衣架多具有扁或圆的横梁，整体注塑成型。这种衣架包装简易方便、物流成本低，但由于衣架的横梁较细，挂衣物时衣服的肩膀部位与衣架的接触部分容易起皱变形。另外，现有的衣架肩部不能调整角度。一种常见的情况是，肩宽大的衣服挂在肩宽小的衣架上非常容易脱落，经常需要再用两个夹子夹住肩部，才能将衣服固定在衣架之上，出差时不方便携带，为了克服上述缺点，有一种改进的衣架采用可调节角度衣杆可拆卸式衣杆，增加与衣服肩膀部位的角度，从而实现在挂衣服时不会起皱变形。

技术实现要素：

本实用新型的目的在于提供一种可调节衣架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调节衣架，包括挂钩、套筒、吸盘、衣杆、塞头、限位杆，所述挂钩与套筒上部螺纹连接，所述挂钩底部设有两个限位杆，在两个限位杆之间安装有塞头，塞头位于套筒内，且在挂钩与塞头之间留有旋转间隙，塞头与两侧衣杆连接，套筒设有用于塞头连接衣杆的开口，在套筒背面设有一个吸盘。

优选的，衣杆位于套筒的一端为弧形连接结构。

与现有技术相比，本实用新型的效果是：本实用新型结构简单，设计合理，挂钩与套筒上部螺纹连接，通过旋转挂钩使塞头在套筒内上下移动，从而带动两侧衣杆伸展、收缩，实现调节衣杆长度大小的目的，适用于不同尺寸的衣服使用，同时在套筒背面设有一个吸盘，可使吸盘依附于墙体、玻璃等不能使用挂钩的情形下，满足了不同使用环形。

附图说明

图1为本实用新型整体结构示意图。

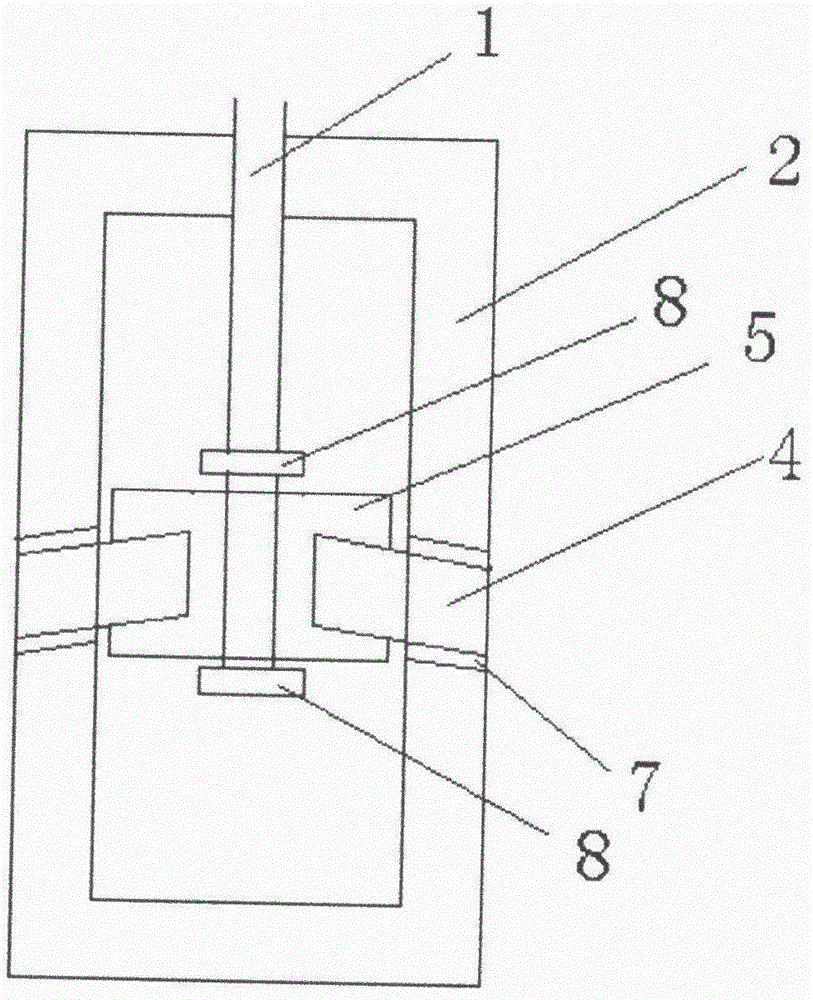

图2为本实用新型套筒结构剖视图。

图中：1、挂钩，2、套筒，3、吸盘，4、衣杆，5、塞头，6、弧形连接结构，7、开口，8、限位杆。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1-2所示，一种可调节衣架，包括挂钩1、套筒2、吸盘3、衣杆4、塞头5、限位杆8，所述挂钩1与套筒2上部螺纹连接，所述挂钩1底部设有两个限位杆8，在两个限位杆8之间安装有塞头5，塞头5位于套筒2内，且在挂钩1与塞头5之间留有旋转间隙，塞头1与两侧衣杆4连接，套筒2设有用于塞头5连接衣杆4的开口7，衣杆1位于套筒2的一端为弧形连接结构6，便于衣杆4展开与收缩，在套筒2背面设有一个吸盘3。

本实用新型结构简单，设计合理，挂钩与套筒上部螺纹连接，通过旋转挂钩使塞头在套筒内上下移动，从而带动两侧衣杆伸展、收缩，实现调节衣杆长度大小的目的，适用于不同尺寸的衣服使用，同时在套筒背面设有一个吸盘，可使吸盘依附于墙体、玻璃等不能使用挂钩的情形下，满足了不同使用环形。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
