新型的吊挂式推拉窗的制作方法

本实用新型涉及本实用新型涉及推拉窗，特别是一种新型的吊挂式推拉窗。

背景技术：

现有的一种吊挂式推拉窗，窗框下框设有定位凹槽，定位凹槽内和窗扇下框上的双重密封条，使得窗扇推拉时摩擦阻力较大，推拉不便，而且，这种窗框下框的结构，防水效果较差，当定位凹槽内积累了沙尘垃圾时，清洁起来也不方便，另外，现有结构的上滑轨道多为水平状，使得吊轮滑行中容易摇摆。

技术实现要素：

实用新型的目的是克服上述现有技术的不足之处，提供一种新型的吊挂式推拉窗，窗扇推拉轻松，防水效果较好，清洁非常方便，吊轮滑行平稳。

为解决上述技术问题，本实用新型的技术方案为：提供一种新型的吊挂式推拉窗，包括前后两扇推拉窗扇及窗框上框、窗框下框，窗框上框包括前后两条上滑轨道，每条上滑轨道上均吊挂有吊轮，两扇推拉窗扇的窗扇下框，均下延有凹形框，每个凹形框的前后两侧，均分别设有相对的毛条槽和胶条槽，毛条槽和胶条槽中分别插置有密封毛条和定位胶条；

窗框下框为阶梯状，包括从室外向室内方向由低到高的三级阶梯，其中第二、第三级阶梯的水平面表面，均向前延伸继而向下折弯，形成有两条一字形的定位导轨，分别插置在两个凹形框内的密封毛条和定位胶条之间。

如上所述的新型的吊挂式推拉窗，上滑轨道的端面，为与吊轮轮形匹配的圆弧状或凹多边形。

如上所述的新型的吊挂式推拉窗，每两个相对的吊轮，均穿接在支架的上端，支架侧面设有调节孔，调节孔内设有滑块，支架的头尾均设有螺孔，螺孔内插有调节螺栓，调节螺栓穿接在滑块和支架上。

如上所述的新型的吊挂式推拉窗，调节孔与滑块均呈三角状。

上述新型的吊挂式推拉窗，由于可通过凹形框与定位导轨配合定位，避免窗扇摇晃，窗扇推拉十分轻松，而且，窗框下框为阶梯状，防水效果较好，并能避免垃圾留存其中，清洁起来非常方便，另外，上滑轨道的端面形状与吊轮轮形匹配，亦可避免吊轮摇摆，确保吊轮滑行平稳。

附图说明

下面结合附图和具体实施方式对本实用新型的结构和优点作进一步的说明。

图1为所述实施例的纵向剖面图；

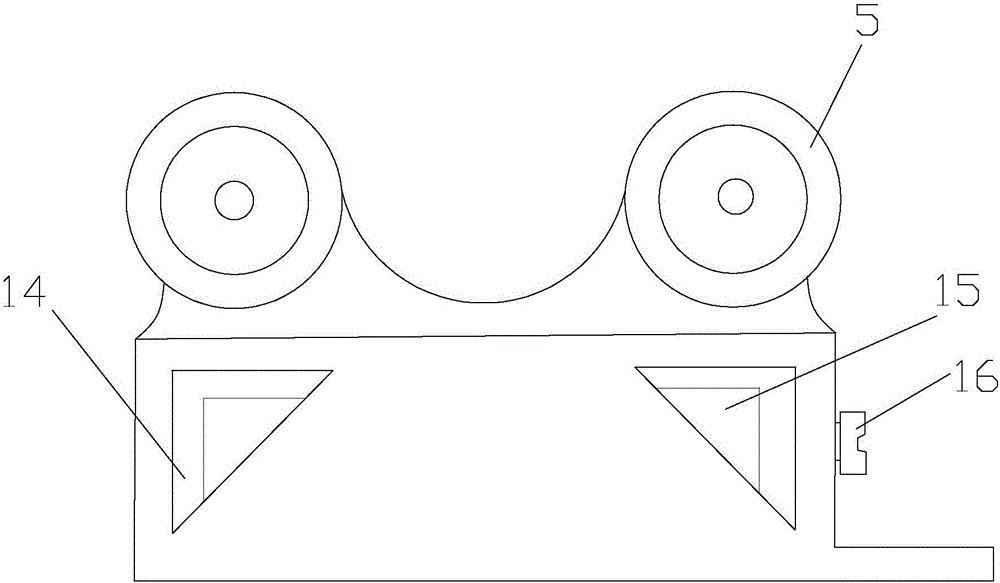

图2为吊轮及支架的结构示意图。

具体实施方式

参见图1，提供一种新型的吊挂式推拉窗，包括前后两扇推拉窗扇1及窗框上框2、窗框下框3，窗框上框2包括前后两条上滑轨道4，每条上滑轨道4上均吊挂有吊轮5，两扇推拉窗扇1的窗扇下框6，均下延有凹形框7，每个凹形框7的前后两侧，均分别设有相对的毛条槽8和胶条槽9，毛条槽8和胶条槽9中分别插置有密封毛条10和定位胶条11；

窗框下框3为阶梯状，包括从室外向室内方向由低到高的三级阶梯12，其中第二、第三级阶梯12的水平面表面，均向前延伸继而向下折弯，形成有两条一字形的定位导轨13，分别插置在两个凹形框7内的密封毛条10和定位胶条11之间。

使用中，对推拉窗扇1进行推拉时，凹形框7上的定位胶条11沿定位导轨13滑动，即可起到对推拉窗扇1的定位作用，避免窗扇摇晃，窗扇推拉十分轻松。密封毛条10的设置，能对推拉窗扇1起到较好的密封作用。窗框下框3为从室外向室内方向由低到高的阶梯状，防水效果较好，并且由于阶梯12状的设置，能避免垃圾留存其中，清洁起来非常方便。

参见图1，上滑轨道4的端面，为与吊轮5轮形匹配的圆弧状，可避免吊轮5摇摆，确保吊轮5滑行平稳。

参见图1、图2，每两个相对的吊轮5，均穿接在支架13的上端，支架13侧面设有调节孔14，调节孔14内设有滑块15，支架13的头尾均设有螺孔，螺孔内插有调节螺栓16，调节螺栓16穿接在滑块15和支架13上。调节孔14与滑块15均呈三角状。当窗扇两端的高度不等时，可拧动窗扇一端支架13上的调节螺栓16，使滑块15上移或下移，支架13即可发生相对下移或上移，也即可使吊轮5连带窗扇此端下移或上移，实现微调窗扇此端高度之目的。

上述实施例为本实用新型的优选实施例，凡与本实用新型类似的结构及所作的等效变化，均应属于本实用新型的保护范畴。
