一种可移动衣柜组件的制作方法

本实用新型涉及一种衣柜组件，具体涉及一种可移动衣柜组件。

背景技术：

一个外观漂亮豪华的衣柜，如果内部结构不合理，对于都市居住面积十分有限的消费者而言，很大程度上是一种金钱、空间的双重浪费。普通的衣柜的高度在挂上一般上衣后绰绰有余，有的就会把柜内下方空间隔开利用，但是一旦用户拥有许多长款大衣，就会造成大衣的下摆挤压，造成褶皱，但如果柜内的大衣不多，那么就要进行适当调整。然而，市面上的衣柜一般都是固定式结构，厂家只能生产不同型号的衣柜以满足不同消费者的需求。

技术实现要素：

本实用新型的目的在于提供一种可移动衣柜组件，具有可调整式的移动结构，能够最大化利用衣柜中的多余空间，通过板面的推拉，方便消费者便随服装款式的不同，相应地调整收纳空间，增加衣物储放量或者柜内可存放高度。

为解决上述技术问题，本实用新型采用以下技术方案：

本实用新型提供一种可移动衣柜组件，包括框体、柜体、柜内隔间和挂衣杆，所述框体由长竖板、短竖板和水平横板组成，且呈倒“L”形可移动框架结构。所述长竖板的一边与水平横板的一边垂直相接，水平横板的另一边与短竖板的一边垂直相接；所述挂衣杆的一端固定在长竖板的表面，另一端固定在短竖板的表面；所述长竖板垂直设置在柜体的横隔板上，短竖板垂直设置在柜内隔间的上表面，当长竖板在横隔板表面来回移动时，短竖板也随之在柜内隔间的上表面来回移动。运用简单设计、耗材少的的倒“L”形可移动框架，来调整柜内的空间，当柜内大衣较多的时候，将倒“L”形可移动框架向柜内隔间方向移动，相应地减少倒“L”形可移动框架和柜内隔间之间形成的空间，里面悬挂的普通衣物就相应减少，而柜内可悬挂较长衣物的空间就增加了；反之，则相反。

优选方案为：在靠近柜内隔间处贴合设置一块与长竖板平行的面板，面板的高度高于柜内隔间，面板的高度低于水平横板。这种设计可以在倒“L”形可移动框架与柜内空间形成的隔间体积最大化的时候卡住该倒“L”可移动框架，以防止脱落。

优选方案为：所述柜内隔间与对应的拉门之间是抽屉式结构。抽屉式设计防止柜中柜开门的时候被柜体的边框或门卡住。

与现有技术相比，本实用新型的有益效果是：

衣柜的内部结构划分通过倒“L”形可移动框架实现了灵活划分调整，可根据使用者具体衣物的不同而加以改变，最大程度的利用柜内空间，满足不同消费者的需求；设计简单，耗材较小，节约成本。

附图说明

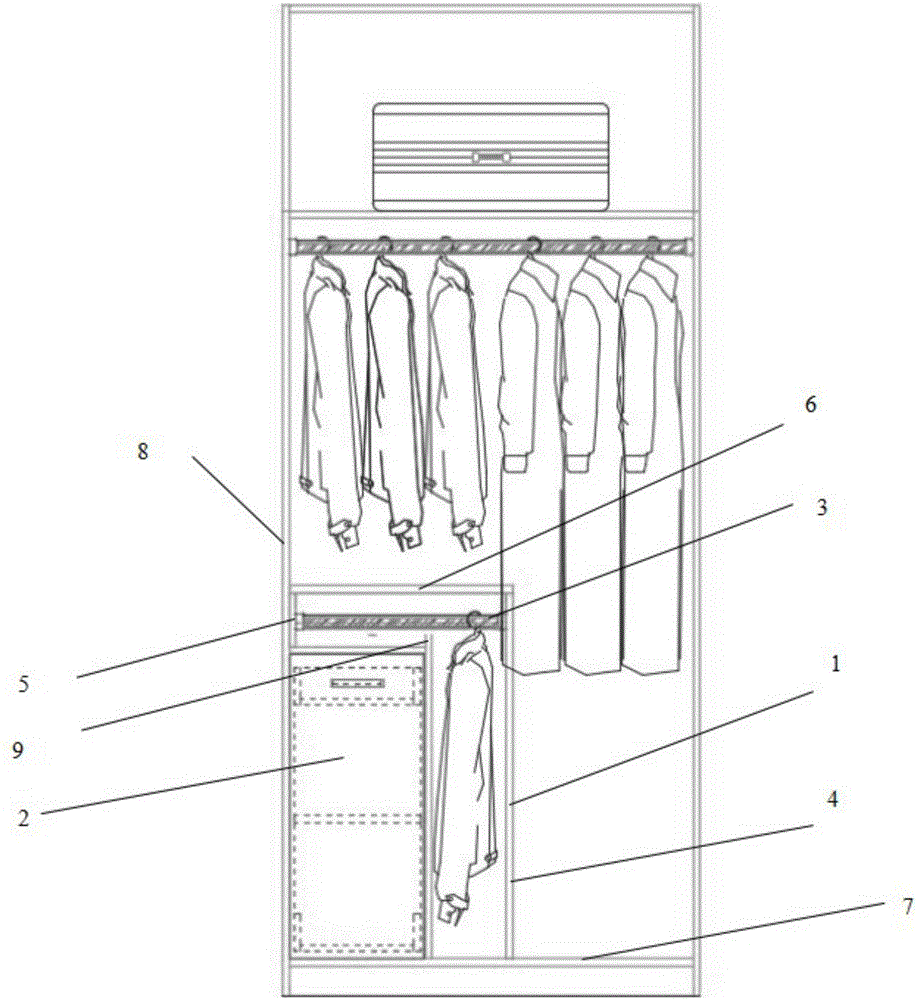

图1为本实用新型的一种结构示意图，展示的是可移动“L”形框架与柜内隔间之间包括形成的空间体积最大化时，短竖板被柜内隔间侧表面贴合的平行面板卡住。

图2为本实用新型的一种结构示意图，展示的是可移动“L”形框架与柜内隔间之间包括形成的空间体积最小化时，短竖板被衣柜的框架卡住。

图1、图2中的标记代表：1-框体；2-柜内隔间；3-挂衣杆；4-长竖板；5-短竖板；6-水平横板；7-横隔板；8-柜体；9-面板。

具体实施方式

下面结合说明书附图对本实用新型的技术方案作进一步说明：

如图1～2所示，本实用新型提供一种可移动衣柜组件的具体实施例，包括框体1、柜体8、柜内隔间2和挂衣杆3，所述框体1由长竖板4、短竖板5和水平横板6组成，且呈倒“L”形可移动框架结构。所述长竖板的一边与水平横板6的一边垂直相接，水平横板6的另一边与短竖板5的一边垂直相接；所述挂衣杆3的一端固定在长竖板4的表面，另一端固定在短竖板5的表面；所述长竖板4垂直设置在柜体8的横隔板7上，短竖板5垂直设置在柜内隔间2的上表面，当长竖板4在横隔板7表面来回移动时，短竖板5也随之在柜内隔间2的上表面来回移动。运用简单设计、耗材少的的倒“L”形可移动框架，来调整柜内的空间，当柜内大衣较多的时候，将倒“L”形可移动框架向柜内隔间2方向移动，相应地减少倒“L”形可移动框架和柜内隔间2之间形成的空间，里面悬挂的普通衣物就相应减少，而柜内可悬挂较长衣物的空间就增加了；反之，则相反。

其中：在靠近柜内隔间2处贴合设置一块与长竖板4平行的面板9，面板9的高度高于柜内隔间2，面板9的高度低于水平横板6。这种设计可以在倒“L”形可移动框架与柜内空间形成的隔间体积最大化的时候卡住该倒“L”可移动框架，以防止脱落。

所述柜内隔间2与对应的拉门之间是抽屉式结构。抽屉式设计防止柜中柜开门的时候被柜体8的边框或门卡住。

衣柜的内部结构划分通过倒“L”形可移动框架实现了灵活划分调整，可根据使用者具体衣物的不同而加以改变，最大程度的利用柜内空间，满足不同消费者的需求；设计简单，耗材较小，节约成本。
