一种新型密封杯盖的制作方法

本实用新型涉及一种杯盖，特别涉及一种新型密封杯盖。

背景技术：

在我们现有日常生活中，各式各样的水杯其结构形式多样，同样其杯盖的结构形式也各式各样；但大多数的杯盖采用弹性压接密封结构，长久使用后其弹性结构变弱，导致其密封效果降低甚至出现失效漏水的情况，给实际使用带来极大不便。

技术实现要素：

针对现有杯盖结构的缺点，本实用新型提供一种新型的密封杯盖。

为了实现上述目的，本实用新型所采取的措施

一种新型密封杯盖，包括下盖、下盖外套，所述的下盖顶端内部通过螺纹与下盖外套底部相连接，下盖外套下端凹槽结构内依次设置有圆珠、弹力片、硅胶圈；圆珠一侧与弹力片活动连接，圆珠另一侧与下提下端外侧设置的下提斜面结构活动连接，下提顶端内部通过螺纹结构与上提底部活动连接；同时，上提顶端内部通过螺纹结构与上盖底部活动连接；

所述的弹力片上设置有弹力片定位结构，弹力片通过弹力片定位结构与下盖外套相配合连接；

所述的上提中部外侧位置设置有上提卡扣结构，上提通过上提卡扣结构与下盖外套顶端内部通过卡扣方式活动连接。

本实用新型的有益效果：本装置采用新型密封结构，结构简单，生产成本低；下提斜面结构与圆珠、弹力片、硅胶圈相配合构成密闭空间，其使用寿命长，密封效果好。

附图说明

图1，本实用新型剖面结构示意图。

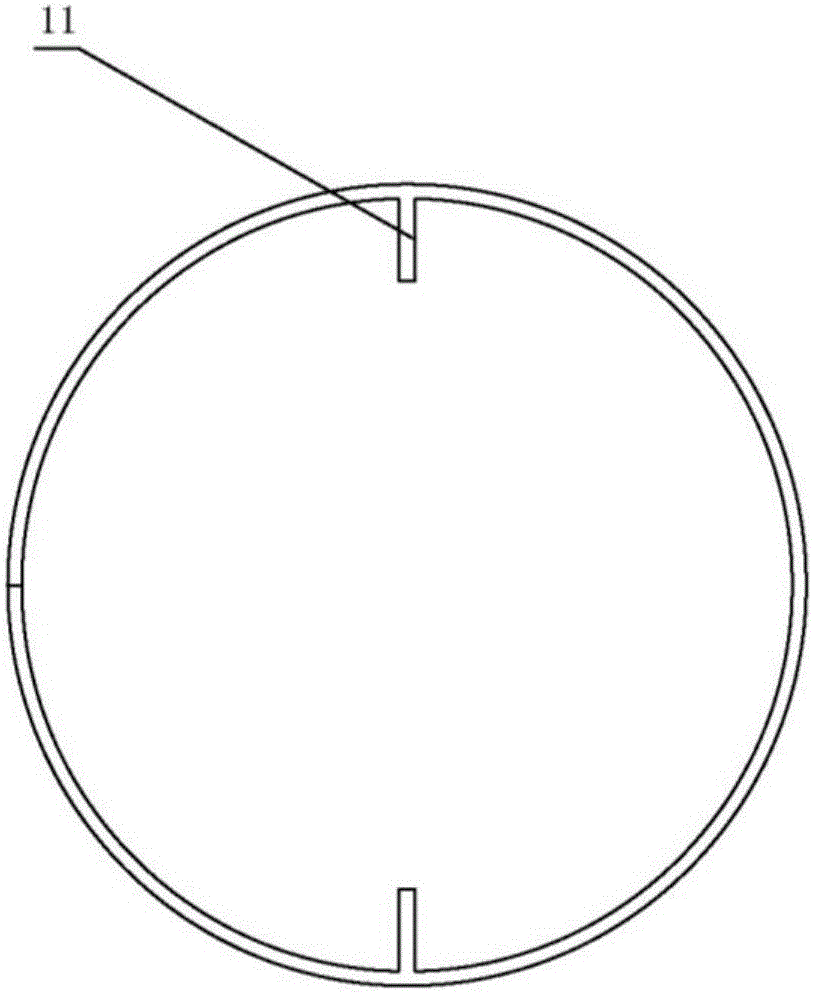

图2，本实用新型弹力片俯视结构示意图。

图3，本实用新型下提剖面结构示意图。

图4，本实用新型上提剖面结构示意图。

图5，本实用新型整体结构示意图。

具体实施方式

一种新型密封杯盖，如图1、图3所示，包括下盖1、下盖外套7，所述的下盖1顶端内部通过螺纹与下盖外套7底部相连接，下盖外套7下端凹槽结构内依次设置有圆珠4、弹力片5、硅胶圈6；圆珠4一侧与弹力片5活动连接，圆珠4另一侧与下提2下端外侧设置的下提斜面结构9活动连接，下提2顶端内部通过螺纹结构与上提3底部活动连接；同时，上提3顶端内部通过螺纹结构与上盖8底部活动连接。在专利实际实施过程中，如图2所示，所述的弹力片5上设置有弹力片定位结构11，弹力片5通过弹力片定位结构11与下盖外套7相配合连接，使得弹力片5固定更加牢固并为其组装提供便利性；其中，如图4，所述的上提3中部外侧位置设置有上提卡扣结构10，上提3通过上提卡扣结构10与下盖外套7顶端内部通过卡扣方式活动连接，使得上提3有效活动固定于下盖外套7上。本专利在实际使用过程中，如图1、图5所示，本专利装置整体设置于杯体12上，其中，下提2上端通过螺纹与上提3连接，下提2下端与圆珠8活动接；当通过旋转上提3时，上提3带动下提2向上运动，进而下提2由其设置的下提斜面结构9使得圆珠8向外侧运动挤压弹力片5、硅胶圈6，最终硅胶圈6去吸附杯子内壁并形成有效密闭空间，达到密封效果。本装置采用新型密封结构，结构简单，生产成本低；下提斜面结构与圆珠、弹力片、硅胶圈相配合构成密闭空间，其使用寿命长，密封效果好。

本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。
