一种带有四层玻璃的保温降噪铝包木窗的制作方法

本实用新型涉及一种铝包木窗，具体涉及一种带有四层玻璃的保温降噪铝包木窗，属于建筑门窗领域。

背景技术：

铝包木门窗是在保留纯实木门窗特性和功能的前提下，将隔热断桥铝合金型材和实木通过机械方法复合而成的框体，两种材料通过高分子尼龙件连接，充分照顾了木材和金属收缩系数不同的属性。铝包木窗的各项性能远远优于其他材质的窗体，虽造价高，但因性能优质逐渐被大众接受，市场前景广阔，随着铝包木窗大量投入市场使用后，其缺点也突显出来，目前铝包木窗大部分采用双层中空玻璃，保温性能K值在1.5w/㎡·k以上，保温性能和隔音降噪性能仍然欠佳，由于，国内加工四层玻璃结构能力有限，不能普及应用，而且四层玻璃自重影响运输和装卸，四层玻璃整体结构无法应用于铝包木窗中，导致铝包木窗的保温性能和隔音降噪性能无法进一步提高。另外，窗框和窗扇之间的间隙难以处理，导致铝包木窗的气密性能、水密性能和保温性能均欠佳。

技术实现要素：

本实用新型是为解决国内加工四层玻璃结构能力有限，不能普及应用，而且四层玻璃自重影响运输和装卸，四层玻璃整体结构无法应用于铝包木窗中，导致铝包木窗的保温性能和隔音降噪性能无法进一步提高的问题，进而提供一种带有四层玻璃的保温降噪铝包木窗。

本实用新型为解决上述问题采取的技术方案是：一种带有四层玻璃的保温降噪铝包木窗，它包括窗框、窗扇、密封系统、单层玻璃和三层中空玻璃；所述窗框包括木框和卡接在木框朝向室外的侧面上的外挂铝框一；

窗扇包括木扇和卡接在外木扇朝向室外的侧面上的外挂铝框二；木扇包括连接为一体的外木扇和内木扇；

密封系统包括第一道扇框密封条、第二道扇框密封条、第三道扇框密封条和第四道扇框密封条；内木扇上设置有三层中空玻璃，外木扇上设置有单层玻璃；

木框通过第一道扇框密封条和第二道扇框密封条与内木扇密封连接，木框通过第三道扇框密封条与外木扇密封连接，木框朝向室外的侧面通过第四道扇框密封条与外木扇朝向室外的侧面密封连接。

本实用新型的有益效果是：1、本产品结构设计合理且科学，巧妙的应用了四层玻璃结构，可将单层玻璃运输至现场，然后现场施工安装在铝包木窗上，同时，克服了因国内加工四层玻璃能力有限，不能够普及应用于铝包木窗的问题，解决了四层玻璃整体加工难度问题，也规避了四层玻璃自重太大不易运输问题。采用了将单片玻璃和三层中空玻璃同时配合应用，实现了铝包木窗上四层玻璃结构的创造性应用。

2、密封系统的设置能够有效增强本产品的气密性能、水密性能和保温性能，能够有效实现花费最小成本提升窗户整体的气密性能、水密性能和保温性能的效果。

3、经过样品试验得出，本产品的气密性和水密性均达到国标以上，其中，气密性能够达到八级，水密性达到水密性标准的顶级水平。本产品的保温性能K值在0.8w/㎡·k以下，隔音降噪可降低40分贝以上，普通铝包木窗可降低30分贝，隔音降噪效果显著提升。

附图说明

图1是本实用新型的整体结构示意图(从室内看)；

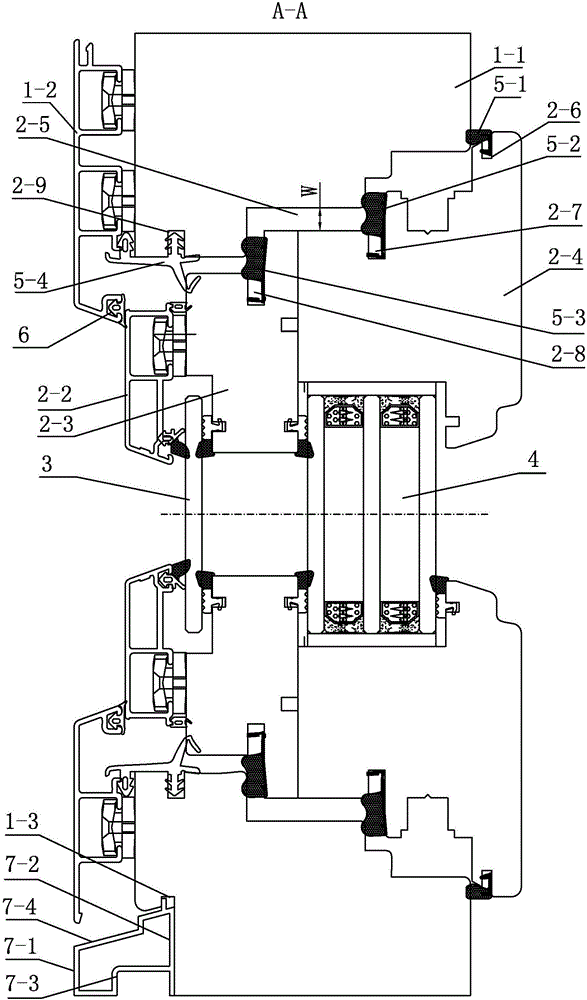

图2是图1的A-A剖视图。

具体实施方式

具体实施方式一：结合图1和图2说明，一种带有四层玻璃的保温降噪铝包木窗，它包括窗框1、窗扇2、密封系统、单层玻璃3和三层中空玻璃4；所述窗框1包括木框1-1和卡接在木框朝向室外的侧面上的外挂铝框一1-2；

窗扇2包括木扇2-1和卡接在外木扇朝向室外的侧面上的外挂铝框二2-2；木扇2-1包括连接为一体的外木扇2-3和内木扇2-4；

密封系统包括第一道扇框密封条5-1、第二道扇框密封条5-2、第三道扇框密封条5-3和第四道扇框密封条5-4；内木扇2-4上设置有三层中空玻璃4，外木扇2-3上设置有单层玻璃3；

木框1-1通过第一道扇框密封条5-1和第二道扇框密封条5-2与内木扇2-4密封连接，木框1-1通过第三道扇框密封条5-3与外木扇2-3密封连接，木框1-1朝向室外的侧面通过第四道扇框密封条5-4与外木扇2-3朝向室外的侧面密封连接。

本实施方式中第一道扇框密封条5-1、第二道扇框密封条5-2、第三道扇框密封条5-3和第四道扇框密封条5-4的设置方式相同，均起到密封连接的效果。

本产品经过样品试验得出，本产品的气密性能、水密性能和保温性能均达到国标以上，其中气密性能够达到国标八级，水密性达到水密性标准的顶级水平，即ΔP≥700。本产品的隔热系数K能够达到0.8w/㎡·k以下。本产品的样品经过多次检测后，其气密性能、水密性能和保温性能的检测结果如下表：

具体实施方式二：结合图2说明，本实施方式的木框1-1与内木扇2-4之间具有间隙2-5，间隙2-5的宽度W为0.5-0.8cm。如此设置，满足设计要求和实际需要。其它与具体实施方式一相同。

具体实施方式三：结合图2说明，本实施方式的间隙2-5的宽度W为0.7cm。如此设置，满足设计要求和实际需要。其它与具体实施方式二相同。

具体实施方式四：结合图2说明，本实施方式的内木扇2-4与木框1-1相邻的侧面上分别设置有第一安装槽2-6和第二安装槽2-7，外木扇2-3与木框1-1相邻的侧面上设置有第三安装槽2-8，木框1-1朝向室外的侧面上设置有第四安装槽2-9；

木框1-1通过安装在第一安装槽2-6内的第一道扇框密封条5-1和安装在第二安装槽2-7内的第二道扇框密封条5-2与内木扇2-4密封连接，木框1-1通过安装在第三安装槽2-8内的第三道扇框密封条5-3与外木扇2-3密封连接，木框1-1朝向室外的侧面通过安装在第四安装槽2-9内的第四道扇框密封条5-4与外木扇2-3朝向室外的侧面密封连接。如此设置，满足窗框和窗扇密封和保温降噪的需要。其它与具体实施方式一、二或三相同。

具体实施方式五：结合图2说明，本实施方式的一种带有四层玻璃的保温降噪铝包木窗还包括外挂铝用密封条6，卡接在木框1-1朝向室外的侧面上的外挂铝框一1-2与卡接在外木扇2-3朝向室外的侧面上的外挂铝框二2-2之间设置有外挂铝密封条6。本实施方式第一道扇框密封条5-1、第二道扇框密封条5-2、第三道扇框密封条5-3、第四道扇框密封条5-4和外挂铝用密封条6相互配合使产品形成五道密封的效果。其它与具体实施方式四相同。

具体实施方式六：结合图2说明，本实施方式的一种带有四层玻璃的保温降噪铝包木窗还包括铝框型材7，铝框型材7包括短直边板7-1、长直边板7-2、第一折弯板7-3和第二折弯板7-4；短直边板7-1和长直边板7-2平行设置，短直边板7-1的外侧面与卡接在木框1-1朝向室外的侧面上的外挂铝框一1-2的外侧面齐平，短直边板7-1和长直边板7-2之间设置有与二者连接的第一折弯板7-3和第二折弯板7-4，短直边板7-1、长直边板7-2、第二折弯板7-3和第二折弯板7-4一体制成并围成一个具有型腔的铝框型材，长直边板7-2贴靠木框1-1朝向室外的侧面设置，长直边板7-2和第二折弯板7-4交汇处插接在木框1-1的外接插槽1-3内。如此设置，保证了卡接在木框朝向室外的侧面上的外挂铝框一和木框能很好的协调配合，保证窗框与洞口的可靠安装。其它与具体实施方式一、二、三或五相同。
