一种油烟机柜的制作方法

本实用新型涉及一种油烟机柜的改进，特别是一种结构简单，防止灰尘掉落机罩上，同时合理利用空间；减低柜门关闭时的冲击力，无需进行柜子的保养，并且能使柜门免装拉手，按一下柜门自己弹开的油烟机柜。

背景技术：

现有的一种情况是油烟机完全外露，不做任何处理。1、空间浪费；2、不能统一外观；3、油烟更容易落在机罩上。

技术实现要素：

本实用新型主要解决的技术问题是提供一种结构简单，防止灰尘掉落机罩上，同时合理利用空间；减低柜门关闭时的冲击力，形成关闭时的舒适效果，更保证了即使在长时间的使用下，也无需进行保养，并且能使柜门免装拉手，按一下柜门自己弹开的油烟机柜。

为解决上述技术问题，本实用新型采用的一个技术方案是一种油烟机柜，包括：油烟机；所述油烟机上设有吸油烟管；所述油烟机上的上端设有柜子；所述吸油烟管设置在柜子内；所述柜子内位于吸油烟管的两侧各设有一柜体；所述柜体内设有隔板。

优选的，所述柜子上位于吸油烟管前方设有柜门；所述柜门与柜子之间设有阻尼铰链，并通过阻尼铰链连接在柜子上。

优选的，所述柜门与柜子之间设有柜门反弹器。

优选的， 所述柜子的长度与油烟机的长度相等。

本实用新型的有益效果是：本实用新型所述的一种油烟机柜，结构简单，防止灰尘掉落机罩上，同时合理利用空间；安装阻尼铰链能够减低柜门关闭时的冲击力，形成关闭时的舒适效果，即使用力来关门也会轻柔关闭，更保证了即使在长时间的使用下，也无需进行保养，并且安装柜门反弹器，能使柜门免装拉手，按一下柜门自己弹开。

附图说明

附图1为本实用新型所述的一种油烟机柜的结构示意图。

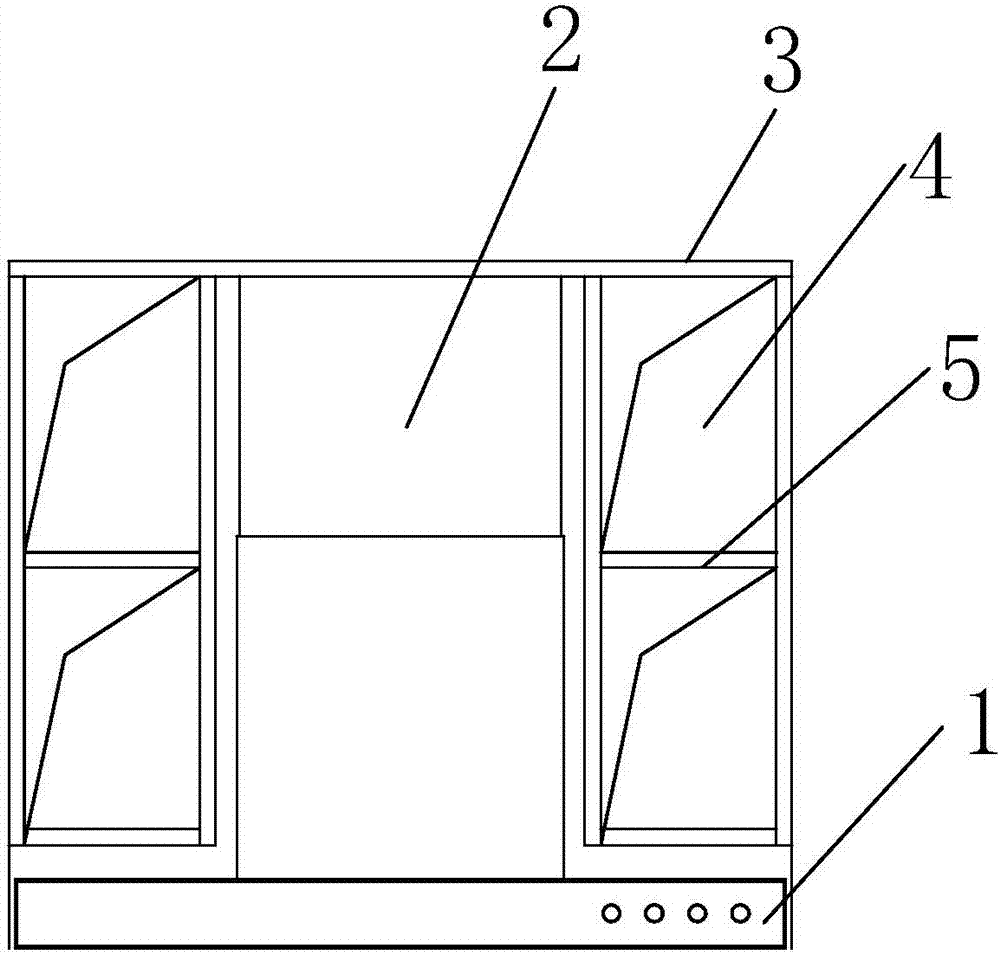

附图2为本实用新型所述的一种油烟机柜除去柜门的结构示意图。

其中：1、油烟机；2、吸油烟管；3、柜子；4、柜体；5、隔板；6、柜门；7、阻尼铰链；8、柜门反弹器。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1和图2，本实用新型实施例包括：

一种油烟机柜，包括：油烟机1；所述油烟机1上设有吸油烟管2；所述油烟机1上的上端设有柜子3； 所述柜子3的长度与油烟机1的长度相等；所述吸油烟管2设置在柜子3内；所述柜子3内位于吸油烟管2的两侧各设有一柜体4；所述柜体4内设有隔板5；所述柜子3上位于吸油烟管2前方设有柜门6；所述柜门6与柜子3之间设有阻尼铰链7，并通过阻尼铰链7连接在柜子3上，能够减低冲击力，形成关闭时的舒适效果，即使用力来关门也会轻柔关闭，也能保证运动的完美、柔静；更保证了即使在长时间的使用下，也无需进行保养；所述柜门6与柜子3之间设有柜门反弹器8，柜门6免装拉手，按一下柜门3自己弹开。

本实用新型的有益效果是：本实用新型所述的一种油烟机柜，结构简单，防止灰尘掉落机罩上，同时合理利用空间；安装阻尼铰链能够减低柜门关闭时的冲击力，形成关闭时的舒适效果，即使用力来关门也会轻柔关闭，更保证了即使在长时间的使用下，也无需进行保养，并且安装柜门反弹器，能使柜门免装拉手，按一下柜门自己弹开。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
