一种医用智能冷冻柜的制作方法

本实用新型涉及医疗器械技术领域，更具体的说涉及一种智能冷冻柜。

背景技术：
：

在药品的存放过程中，需要将药品存放在冷冻柜内，以确保药品的质量，这就要用到冷冻柜，但是现有的冷冻柜结构较为复杂、拆装不便，这都会给使用者带来诸多的不便。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种医用智能冷冻柜，其具有安全可靠、拆装便捷的优点，可对放入的药品重量进行快速准确地显示。

本实用新型的技术解决措施如下：一种医用智能冷冻柜，包括：柜体，其内部两侧对称设置有若干限位条，所述限位条上靠近所述柜体的开口处开设有限位槽，所述限位槽呈内凹的圆弧状；托盘，其两侧均可拆卸地安装有侧条板，所述侧条板上开设有横槽，所述横槽与所述限位条相互匹配设置，所述横槽内开设有通孔，所述通孔与所述限位槽相对应设置，所述通孔内贯穿有限位杆，所述限位杆的一端置于所述限位槽内，所述限位杆的另一端设置有卡圈，所述限位杆上套置有压簧，所述压簧设置为当所述限位杆向所述卡圈一侧运动时，产生回复弹力；其中，所述托盘上均设置有称重传感器，所述称重传感器的感应面与所述托盘的端面相贴合，所述托盘的前条板上均设置有称重显示屏，其通过线路与所述称重传感器相连，当所述的称重传感器感应到所述托盘上的重量变化后，信号经转换处理，所述的称重显示屏直接显示出其对应的重量数值。

作为上述技术方案的优选，所述称重传感器紧固于所述托盘的底端面正中心处，所述的称重显示屏嵌置于所述托盘的前条板的正中心处，所述的称重传感器通过线路与主控器相连，所述主控器同时控制所述称重传感器和所述称重显示屏的启闭。

作为上述技术方案的优选，所述限位杆置于所述限位槽内的端部设置为与所述限位槽相互匹配的圆弧状。

作为上述技术方案的优选，所述柜体的前部设置有前框板，所述前框板的一端开设有锁槽，所述前框板的另一端枢接有柜门的一侧，所述柜门的另一侧开设有门槽，所述柜门上安装有锁舌，所述锁舌与所述锁槽对应同侧匹配设置。

作为上述技术方案的优选，所述前框板上设置有触杆，所述触杆上套置有伸缩弹簧，所述触杆的一端抵顶于所述门槽，所述触杆的另一端对应设置有微动开关，所述微动开关安装于所述柜体上，所述柜体的支架上还安装有电磁锁机构，所述微动开关通过线路与所述电磁锁机构连通以控制所述电磁锁机构的启闭。

作为上述技术方案的优选，所述电磁锁机构包括固定于所述支架上的锁架、安装于所述锁架上的电磁线圈、设置于所述电磁线圈内的铁芯的一端、与所述铁芯的另一端通过销轴紧固的定位块、设置于所述定位块上的限位块，所述铁芯上还套置有复位弹簧。

本实用新型的有益效果在于：本实用新型提供的医用智能冷冻柜，通过在柜体上设置电磁锁机构，可有效对冷冻柜进行智能快速启闭；通过将托盘可拆卸地插接于限位条上，拆装便捷，灵活调节冷冻柜内部空间；通过在托盘上安装称重传感器和称重显示屏，可对放入的药品重量进行快速准确显示；该医用智能冷冻柜安全可靠、拆装便捷、智能高效，可有效用于药品的冷冻存储及配送。

附图说明：

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

图1为本实用新型所述的医用智能冷冻柜的结构示意图；

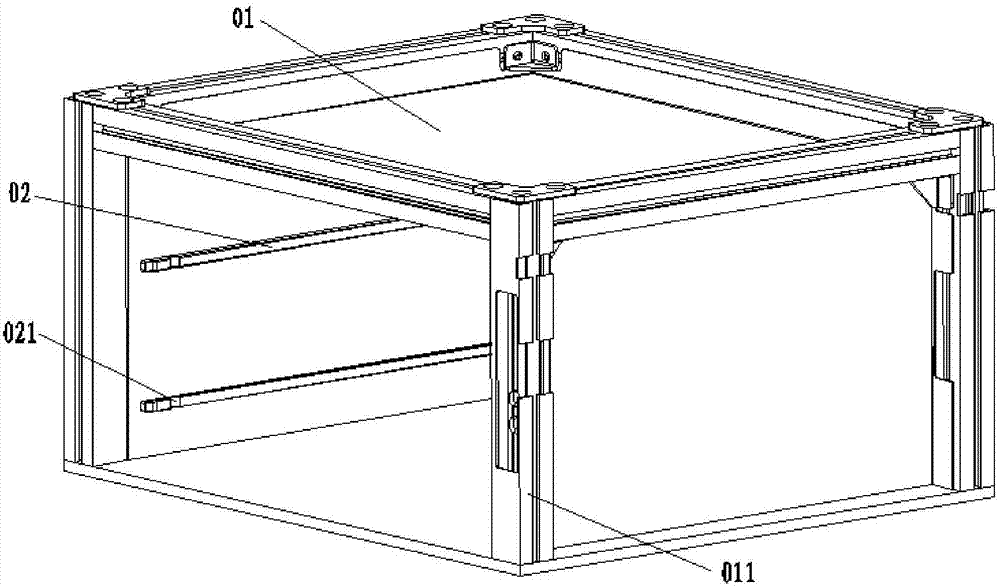

图2为本实用新型所述的柜体的结构示意图；

图3为本实用新型所述的医用智能冷冻柜的局部结构示意图；

图4为图3中A的放大示意图；

图5为本实用新型所述的电磁锁机构的结构示意图；

图6为本实用新型所述的托盘与隔板的装配结构示意图；

图7为本实用新型所述的托盘的分解示意图；

图8为图7中B的放大示意图；

图9为本实用新型所述的限位槽与限位杆的配合示意图；

图中：01、柜体；011、支架；02、限位条；021、限位槽；03、前框板；031、锁槽；04、称重传感器；05、柜门；051、门槽；06、托盘；061、侧条板；0611、横槽；0612、通孔；062、前条板；063、称重显示屏；07、隔板；08、锁舌；09、触杆；10、伸缩弹簧；11、微动开关；12、锁架；13、电磁线圈；14、限位块；15、铁芯；16、复位弹簧；17、定位块；18、限位杆；19、压簧；20、卡圈。

具体实施方式：

实施例：以下由特定的具体实施例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本实用新型的其他优点及功效。

如图1至9所示，本实用新型提供了一种医用智能冷冻柜，其内部设置有温控器，将柜内温度控制在5度以内，所述的医用智能冷冻柜包括：

柜体01，其内部两侧对称设置有若干限位条02，所述限位条02上靠近所述柜体01的开口处开设有限位槽021，所述限位槽021呈内凹的圆弧状，所述柜体01的前部设置有前框板03，所述前框板03的一端开设有锁槽031，所述前框板03的另一端枢接有柜门05的一侧，所述柜门05的另一侧开设有门槽051，所述柜门05上安装有锁舌08，所述锁舌08与所述锁槽031对应同侧且匹配设置，所述前框板03上设置有触杆09，所述触杆09上套置有伸缩弹簧10，所述触杆09的一端抵顶于所述门槽051，所述触杆09的另一端对应设置有微动开关11，所述微动开关11安装于所述柜体01上，所述柜体01的支架011上还安装有电磁锁机构，所述微动开关11通过线路与所述电磁锁机构连通以控制所述电磁锁机构的启闭，具体的，所述的电磁锁机构包括固定于所述支架011上的锁架12、安装于所述锁架12上的电磁线圈13、设置于所述电磁线圈13内的铁芯15的一端、与所述铁芯15的另一端通过销轴紧固的定位块17、设置于所述定位块17上的限位块14，所述铁芯15上还套置有复位弹簧16，当所述柜门01关闭时，所述锁舌08抵扣于所述限位块14上，当所述触杆09触发所述微动开关11时，所述铁芯15沿电磁线圈13内水平缩进运动以使所述锁舌08脱离所述限位块14，所述柜门01实现解锁；

托盘06，其两侧均可拆卸地安装有侧条板061，所述托盘06上设置有若干隔板07，所述侧条板061上开设有横槽0611，所述横槽0611与所述限位条02相互匹配设置，所述横槽0611内开设有通孔0612，所述通孔0612与所述限位槽021相对应设置，所述通孔0612内贯穿有限位杆18，所述限位杆18的一端置于所述限位槽021内，所述限位杆18置于所述限位槽021内的端部设置为与所述限位槽021相互匹配的圆弧状，所述限位杆18的另一端设置有卡圈20，所述限位杆18上套置有压簧20，所述压簧20设置为当所述限位杆18向所述卡圈20一侧运动时，产生回复弹力；

其中，所述托盘06上均设置有称重传感器04，所述的称重传感器04紧固于所述托盘06的底端面正中心处，所述称重传感器04的感应面与所述托盘06的端面相贴合，所述托盘06的前条板062上均设置有称重显示屏063，所述的称重显示屏063嵌置于所述托盘的前条板062的正中心处，其通过线路与所述称重传感器04相连，所述的称重传感器04通过线路与主控器(未图示)相连，所述主控器同时控制所述称重传感器04和所述称重显示屏063的启闭，当所述的称重传感器04感应到所述托盘06上的重量变化后，信号经转换处理，所述的称重显示屏063直接显示出其对应的重量数值。

本实用新型提供的智能冷冻柜，通过在柜体01上设置电磁锁机构，可有效对冷冻柜进行智能快速启闭；通过将托盘06可拆卸地插接于限位条02上，拆装便捷，灵活调节冷冻柜内部空间；通过在托盘06上安装称重传感器04和称重显示屏063，可对放入的药品重量进行快速准确显示；该医用智能冷冻柜安全可靠、拆装便捷、智能高效，可有效用于药品的冷冻存储及配送。

本实施例中，提到的“顶端”是按照通常的意义定义，比如，参考重力的方向定义，重力的方向是向下方，相反的方向是上方，类似地在上方的是顶部或者顶端。

所述实施例用以例示性说明本实用新型，而非用于限制本实用新型。任何本领域技术人员均可在不违背本实用新型的精神及范畴下，对所述实施例进行修改，因此本实用新型的权利保护范围，应如本实用新型的权利要求所列。
