一种淋浴器组件的制作方法

本实用新型涉及卫浴行业，尤其是与一种淋浴器组件有关。

背景技术：

现有的淋浴器组件依然保持传统的功能，在实用性方面没有太多的改进，启闭时过水声大，无消音功能，尤其是使用完毕后，太阳花洒的残留的水反流至阀体时形成水锤，不仅产生较大的噪声，还对控制组件产生一定冲击，影响控制组件的使用寿命；此外，现有的软管连接方式只具有过水功能，如需要进行手持花洒的流量调节，必须通过控制组件来实现，而控制组件的流量调节过于生硬，无法一次调节到满意的流量；不仅如此，现有的控制组件无防烫设计，容易烫伤使用者，对身体造成伤害；综上，急需一款实用性更加的淋浴器组件来满足使用需求。

技术实现要素：

本实用新型的目的在于解决现有中的问题，提供一种淋浴器组件，其结构简单、设计合理且易实现，提供一种消声效果、防烫功能佳且实现连接软管调流量的淋浴器组件，更易满足使用的需求。

为达成上述目的，本实用新型采用如下技术方案：

一种淋浴器组件，其包括淋浴升降杆、控制组件、太阳花洒组件及手持花洒组件；所述控制组件与太阳花洒组件之间的出水接头上装设有一消声结构；该消声结构包括支撑架、形变单元，所述形变单元套设于支撑架，且二者中部形成有过水通道；其中，套设有形变单元的支撑架内置于出水接头，并使所述形变单元变形消声。

进一步地，所述支撑架具有一若干个镂空部，其供水流冲击贯穿；所述形变单元对应镂空部形成有缓冲加强筋。

进一步地，所述消声结构还包括一锁紧卡簧，其压设于形变单元；所述锁紧卡簧一端与淋浴升降杆配合，另一端压抵形变单元于支撑架。

进一步地，该淋浴器组件还包括一软管连接结构，其用于连接手持花洒组件与控制组件；该软管连接结构内置有流量调节单元，所述流量调节单元包括一连接套、旋转调节件及固定于手持花洒组件上的固定座；所述旋转调节件套设于连接套与固定座支架，并形成旋转调节所述旋转调节件上过水孔与固定座上出水孔之间的过水面积。

进一步地，所述旋转调节件的过水孔与固定座上的出水孔呈弧形设置；转动旋转调节件，带动旋转调节件上的过水孔与固定座上的出水孔重叠或错位，以扩大或缩小过水孔与出水孔之间的过水面积。

进一步地，所述控制组件包括一过水壳体，该过水壳体为环保塑料制成的过水壳体，其分别与出水接头及手持花洒组件相连。

本实用新型所述的技术方案相对于现有技术，取得的有益效果是：

(1)本实用新型所提供一种淋浴器组件，其结构简单、设计合理且易实现，在淋浴器组件上消声结构，有效降低过水时水流冲击产生的声噪，去除水流骤变时的异响，起到很好的消声效果，提升洗浴体验；另外，关水时，残留在淋浴升降杆或太阳花洒组件内的残留水反流或瞬间断水时，水流对淋浴升降杆底部的控制组件产生冲击形成水锤效应，该消声结构能有效缓冲此水锤效应，对控制组件起到保护作用；

(2)本实用新型所述支撑架具有一若干个镂空部，其供水流冲击贯穿；所述形变单元对应镂空部形成有缓冲加强筋；通过加强筋支撑，防止形变单元过分变形，且增强支撑架的强度与刚性；

(3)本实用新型所述淋浴器组件还设置有可调节流量大小的软管连接结构，实现软管旋转调节流量功能，使用者调节手持花洒流量大小时可无需对设置在较远距离的控制组件进行调节控制，直接在手持花洒部分即能实现调节，具有调节简便、快速、易实现等优点；

(4)本实用新型所述旋转调节件的过水孔与固定座上的出水孔呈弧形设置，提升调节范围，且实现小流量调节，扩大了流量调节的范围；

(5)本实用新型所述控制组件包括一过水壳体，该过水壳体为环保塑料制成的过水壳体，其分别与出水接头及手持花洒组件相连；可减少铸造时成型难度，提升产品生产效率；此外，控制组件外接表面不与水直接接触，实现环保过水又能起到防烫效果，更易迎合市场需求。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本新型所述淋浴器组件的立体结构示意图；

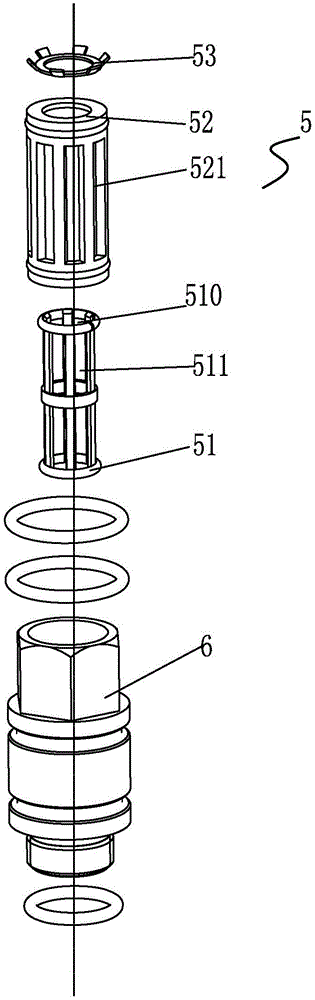

图2为本新型所述消声结构的立体分解结构示意图；

图3为本新型所述消声结构的原始状态剖视图；

图4为本新型所述消声结构的变形状态剖视图；

图5为本新型所述软管连接结构立体分解结构示意图；

图6为本新型所述软管连接结构的立体图；

图7为本新型所述流量调节单元的关闭状态俯视图；

图8为本新型所述流量调节单元的调节状态俯视图；

图9为本新型所述控制组件的立体分解结构示意图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图4所示，本实用新型所述一种淋浴器组件，其包括淋浴升降杆1、控制组件2、太阳花洒组件3及手持花洒组件4；所述控制组件2与太阳花洒组件3之间的出水接头6上装设有一消声结构5；

所述控制组件2包括一过水壳体20，该过水壳体20为环保塑料制成的过水壳体20，其分别与出水接头6及手持花洒组件4相连；

该消声结构5包括支撑架51及形变单元52，所述形变单元52套设于支撑架51，且二者中部形成有过水通道510；所述支撑架51具有一若干个镂空部511，其供水流冲击贯穿；所述形变单元52外壁上对应镂空部511形成有缓冲加强筋521；

所述消声结构5还包括一锁紧卡簧53，其压设于形变单元52；所述锁紧卡簧53一端与淋浴升降杆1配合，另一端压抵形变单元52于支撑架51。

其中，套设有形变单元52的支撑架51内置于出水接头66，并使所述形变单元52变形消声。

更具体地，该淋浴器组件还包括一软管连接结构7，其用于连接手持花洒组件4与控制组件2；该软管连接结构7内置有流量调节单元8，所述流量调节单元8包括一连接套81、旋转调节件82及固定于手持花洒组件4上的固定座83；所述旋转调节件82套设于连接套81与固定座83之间，其中，所述旋转调节所述旋转调节件82上过水孔820与固定座83上出水孔830之间的过水面积。

更具体地，所述旋转调节件82的过水孔820与固定座83上的出水孔830呈弧形设置；转动旋转调节件82，带动旋转调节件82上的过水孔820与固定座83上的出水孔830重叠或错位，以扩大或缩小过水孔820与出水孔830之间的过水面积。

具体实施方式，本实用新型所述一种淋浴器组件，其主要包括以下部件：淋浴升降杆1、控制组件2、过水壳体20、太阳花洒组件3、手持花洒组件4、支撑架51、形变单元52、锁紧卡簧53、出水接头6、软管7、连接套81、旋转调节件82及固定座83；

实际装配时，包括如下部分：

出水功能部分，在控制组件2内部装设过水壳体20，并将控制阀芯等部件依序装配成型；

消声结构5分，于支撑架51外部套设上形变单元52，且使形变单元52上缓冲加强筋521对应支撑架51的镂空部511，不仅达到节省材料效果，还能保证形变单元52的强度，稳定性佳；随后，将锁紧卡簧53固定在形变单元52上，并与支撑架51形成相对固定，最后在将其装入出水接头66内，以完成消声结构部分的装配；

软管部分，该软管在其与手持花洒组件4相接的一端装设上连接套81，而手持花洒则装配有一固定座83，且固定座83上形成的出水孔830，随后通过旋转调节件82可转动地套设固定座83与连接套81外周，形成可转动的连接；而旋转调节件82上形成有弧形设置的过水孔820；

整体组合，将已装配好手持花洒组件4的软管与控制组件2相接；随后在将内置有消声结构5的出水接头66装设在控制组件2上，再与淋浴升降杆1配合，最后将太阳花洒组件3固定在淋浴升降杆1上，以完成整个淋浴组件的装配过程；

本实用新型所提供一种淋浴器组件，其结构简单、设计合理且易实现，在淋浴器组件上消声结构，有效降低过水时水流冲击产生的声噪，去除水流骤变时的异响，起到很好的消声效果，提升洗浴体验；另外，关水时，残留在淋浴升降杆或太阳花洒组件内的残留水反流或瞬间断水时，水流对淋浴升降杆底部的控制组件产生冲击形成水锤效应，该消声结构能有效缓冲此水锤效应，对控制组件起到保护作用；本实用新型所述支撑架具有一若干个镂空部，其供水流冲击贯穿；所述形变单元对应镂空部形成有缓冲加强筋；通过加强筋支撑，防止形变单元过分变形，且增强支撑架的强度与刚性；本实用新型所述淋浴器组件还设置有可调节流量大小的软管连接结构，实现软管旋转调节流量功能，使用者调节手持花洒流量大小时可无需对设置在较远距离的控制组件进行调节控制，直接在手持花洒部分即能实现调节，具有调节简便、快速、易实现等优点；本实用新型所述旋转调节件的过水孔与固定座上的出水孔呈弧形设置，提升调节范围，且实现小流量调节，扩大了流量调节的范围；本实用新型所述控制组件包括一过水壳体，该过水壳体为环保塑料制成的过水壳体，其分别与出水接头及手持花洒组件相连；可减少铸造时成型难度，提升产品生产效率；此外，控制组件外接表面不与水直接接触，实现环保过水又能起到防烫效果，更易迎合市场需求。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
