一种内部可容纳茶杯的快客杯的制作方法

本实用新型涉及一种喝茶工具，特别是涉及一种内部可容纳茶杯的快客杯。

背景技术：

我国有饮茶的传统习惯，喝茶的人群庞大，一般都是多人聚在一起品茶，为了使单个人也可以快速喝道到茶水，市场推出了快客杯，将繁琐的泡茶过程简化，既能在口渴的时候解渴，又可以体验到泡茶的过程，对普及茶文化具有推动作用，随着快客杯推广的深入和普及，其保有量日益增多，由于其一套工具喝茶用具只有一个，只可为一人提供茶水，难免出现两人或多人的尴尬境地，所以仍有待于改进。

技术实现要素：

为了解决上述问题，本实用新型提供了一种内部可容纳茶杯的快客杯。

本实用新型采用的技术方案为：一种内部可容纳茶杯的快客杯，其特征在于包括下杯和上杯，下杯上缘设有向外伸展的下杯出水嘴，下杯的上缘设有环形内收凸台，环形内收凸台上设有向上的环形凸起，环形内收凸台下方出水嘴处设有过滤孔，环形凸起内设有杯盖，杯盖翻转外缘上下面均可落在环形凸起内侧的环形内收凸台的内缘上，杯盖下面上在环形内收凸台内缘的内部连接有向下的凸环，杯盖凸环下方为容纳茶杯空间，上杯扣合在环形凸起外侧的环形内收凸台上。

进一步的，所述上杯边缘上设有向外伸展的与下杯出水嘴形状相同的上杯出水嘴，上杯扣合在环形凸起外侧的环形内收凸台上，上杯出水嘴和下杯出水嘴对齐，下杯左右两侧分别设有下执手，上杯左右两侧分别设有上执手。

进一步的，所述下执手上部与下杯上缘平齐，上执手顶部与上杯边缘平齐，上杯扣合在环形凸起外侧的环形内收凸台上，上执手和下执手对齐。

进一步的，所述上杯扣合在环形凸起外侧的环形内收凸台上，在杯盖一侧或两侧分别容置有茶杯。

本实用新型可以在快客杯内套设更多的茶杯，可以为多个人提供茶水，解决了现有快客杯只能为一人提供茶水的问题。

附图说明

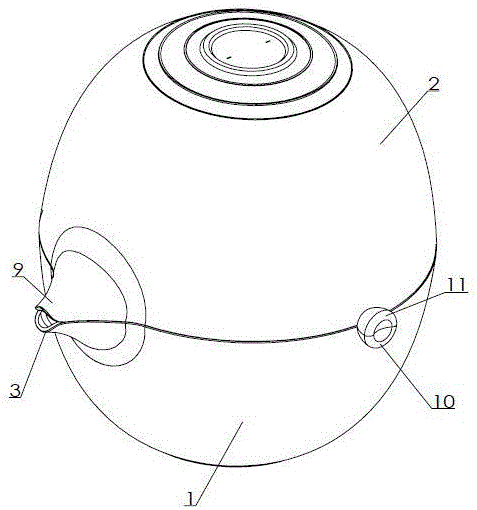

图1为本实用新型实施例组合时整体结构示意图。

图2为本实用新型实施例使用时整体结构示意图。

图3为本实用新型实施例组合剖视示意图。

图中标号名称：1下杯；2上杯；3下杯出水嘴；4环形内收凸台；5环形凸起；6过滤孔；7杯盖；8凸环；9上杯出水嘴；10下执手；11上执手。

具体实施方式

本实用新型实施例如图1、2、3所示，该一种内部可容纳茶杯的快客杯设有下杯1和上杯2，下杯上缘设有向外伸展的下杯出水嘴3，下杯的上缘设有环形内收凸台4，环形内收凸台上位于环形中部设有向上的环形凸起5，环形内收凸台下方出水嘴处设有过滤孔6，环形凸起内设有杯盖7，杯盖中部向上隆起，上部中心位置设有手柄，杯盖翻转外缘上下面均可落在环形凸起内侧的环形内收凸台的内缘上，杯盖下面上在环形内收凸台内缘的内部连接有向下的凸环8，杯盖凸环下方为容纳茶杯空间，该容纳茶杯空间泡茶时朝下，收纳时可以朝上也可以朝下，图中所示为朝上，可以在该位置放置茶杯，上杯扣合在环形凸起外侧的环形内收凸台上，在上杯边缘上设有向外伸展的与下杯出水嘴形状相同的上杯出水嘴9，上杯扣合在环形凸起外侧的环形内收凸台上，上杯出水嘴和下杯出水嘴对齐，下杯左右两侧分别设有下执手10，下执手上部与下杯上缘平齐，上杯左右两侧分别设有上执手11，上执手顶部与上杯边缘平齐，上杯扣合在环形凸起外侧的环形内收凸台上，上执手和下执手对齐，组合后外形整洁漂亮。

本实用新型除了美观漂亮，在快客杯内套设更多的茶杯，可以为多个人提供茶水，解决了现有快客杯只能为一人提供茶水的问题。

实施时，上杯扣合在环形凸起外侧的环形内收凸台上，可在杯盖一侧或两侧分别容置有茶杯，茶杯数量根据空间和需求设置。

综上所述仅为本实用新型较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本实用新型技术范畴。
