一种带防错定位标识的安装结构的制作方法

本实用新型涉及一种安装结构，尤其涉及一种带防错定位标识的安装结构。

背景技术：

一般的圆环形零件在装配过程中，会由于安装防错标识的不明确导致错装或者浪费时间对位标识的现象。另外，一些产品为了安装防错会额外设置防错标识，会影响产品外观。

技术实现要素：

本实用新型所要解决的技术问题是提供一种带防错定位标识的安装结构，通过五金件的缺口与塑料件通孔配合指示安装方向，可以防止五金件与塑料件之间没有安装方向的随意装配。

本实用新型解决上述技术问题的技术方案如下：一种带防错定位标识的安装结构，包括五金件和安装在五金件上的塑料件，所述塑料件上设有通孔，所述五金件上设有与所述塑料件上的通孔配合来指示安装方向的防错定位标识。具体的，防错定位标识为设置在五金件翻边上的缺口。

本实用新型的有益效果是：当五金件与塑料件装配时，通过五金件上的防错定位标识和塑料件上的通孔配合来指示安装方向，通过结构上的装配指示，不用添加额外防错标识，不会影响产品外观，简单明确。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述五金件为饭煲内盖，所述塑料件为球罩。

采用上述进一步方案的有益效果是本实用新型的安装结构，主要是针对圆环形零件在装配过程中，容易错装或者浪费时间对位标识的问题，除了圆环形零件，方形等对称的零件也可能会出现上述问题。本实用新型的安装结构尤其针对电饭煲中的饭煲内盖和球罩，在安装饭煲内盖和球罩时，是需要有明确的安装位置，这样对应的特定结构才可以进行安装，但是在实际安装过程中，由于视线的遮挡、不小心的细微转动等原因，可能会出现错装，需要浪费时间进行对位，调整安装位置，而采有本实用新型的安装结构可以克服上述问题。

进一步，所述球罩的一侧设有所述通孔。

采用上述进一步方案的有益效果是利用通孔和防错定位标识来指示安装方向，通孔设置在一侧可以更好的指示清楚正确的安装方向。

进一步，所述饭煲内盖的中心处设有穿孔，所述球罩安装在所述饭煲内盖上并罩住所述穿孔。

进一步，所述饭煲内盖上穿孔的边缘处设有环形凸起，所述环形凸起上设置有环形的向上延伸的翻边。

采用上述进一步方案的有益效果是在环形凸起上设置向上的翻边，这样位于饭煲内盖上方的米汤就不会往下回流，翻边有阻挡作用，可以防止蒸汽阀里面的水变味回流、上盖水回流导致米饭表面变湿，影响米饭口感。

进一步，所述防错定位标识为设置在所述翻边上的缺口。

采用上述进一步方案的有益效果是缺口可以很好的指示方向，而缺口设置在翻边上，通过缺口和通孔配合来指示安装的方向，这样在装配时仅通过结构上的特点进行定位配合，不需要额外增加安装标识，不会影响产品外观，简单明确。

进一步，所述缺口的两侧相对于翻边向上凸出，所述缺口的中部相对于两侧的凸出部分向下凹陷。

采用上述进一步方案的有益效果是缺口的设置不是简单的设置成凹陷，而是在两侧先设置成凸起，中间设置成凹陷，这样比直接的凹陷更加明确位置，可以更加方便的识别其指示的方向。

进一步，所述饭煲内盖上设有供温度传感器穿过的过孔。

进一步，所述过孔内设有用于密封的密封圈。

采用上述进一步方案的有益效果是电饭煲的温度传感器从过孔穿过，同时有密封圈密封，米汤也不会从这里回流。

附图说明

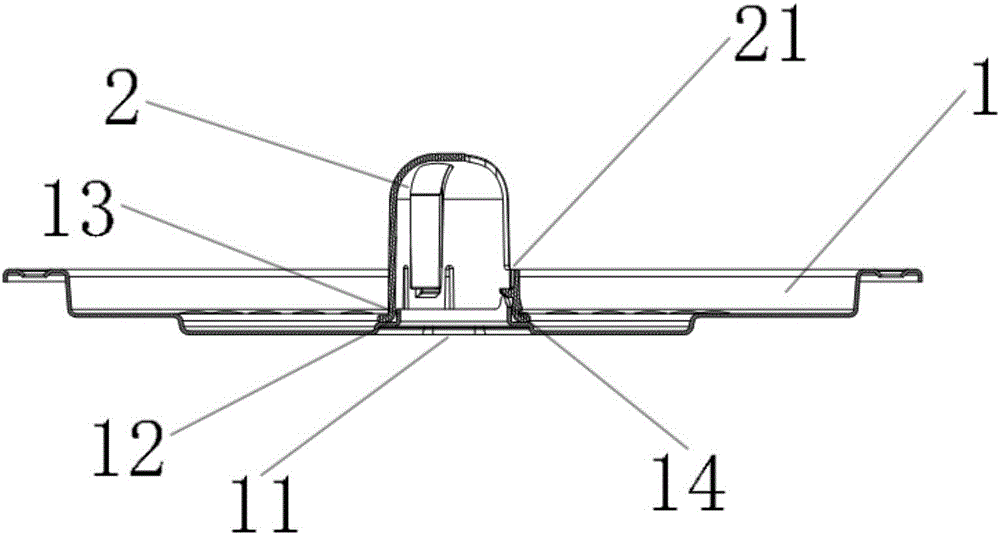

图1为本实用新型配合安装后的结构示意图；

图2为图1侧视剖视图；

图3为本实用新型饭煲内盖的结构示意图；

图4为本实用新型球罩的结构示意图。

附图中，各标号所代表的部件列表如下：

1、饭煲内盖，11、穿孔，12、环形凸起，13、翻边，14、缺口，15、过孔，2、球罩，21、通孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图4所示，一种带防错定位标识的安装结构，包括五金件和安装在五金件上的塑料件，所述塑料件上设有通孔21，所述五金件上设有与所述塑料件上的通孔配合来指示安装方向的防错定位标识。具体的，防错定位标识为设置在五金件翻边13上的缺口14。当五金件与塑料件装配时，通过五金件上的防错定位标识和塑料件上的通孔21配合来指示安装方向，通过结构上的装配指示，不用添加额外防错标识，不会影响产品外观，简单明确。

本实用新型的安装结构，主要是针对圆环形零件在装配过程中，容易错装或者浪费时间对位标识的问题，除了圆环形零件，方形等对称的零件也可能会出现上述问题。本实用新型的安装结构尤其针对电饭煲中的饭煲内盖1和球罩2，在安装饭煲内盖1和球罩2时，是需要有明确的安装位置，这样对应的特定结构才可以进行安装，但是在实际安装过程中，由于视线的遮挡、不小心的细微转动等原因，可能会出现错装，需要浪费时间进行对位，调整安装位置，而采有本实用新型的安装结构可以克服上述问题。

以下如图1至图4所示，以五金件为饭煲内盖1、塑料件为球罩2的实例，来描述本实用新型的结构。

如图4所示，所述球罩2的一侧设有所述通孔21。利用通孔21和防错定位标识来指示安装方向，通孔21设置在一侧可以更好的指示清楚正确的安装方向。

如图3所示，所述饭煲内盖1的中心处设有穿孔11，所述球罩2安装在所述饭煲内盖1上并罩住所述穿孔11。一般的饭煲内盖1中都是设有穿孔11的，穿孔11可以设置在饭煲内盖1的中心处，如图1、图2所示，球罩2安装时要求可以罩住饭煲内盖1上的穿孔11。

如图3所示，所述饭煲内盖1上穿孔11的边缘处设有环形凸起12，所述环形凸起12上设置有环形的向上延伸的翻边13。在环形凸起12上设置向上的翻边13，这样位于饭煲内盖1上方的米汤就不会往下回流，翻边13有阻挡作用，可以防止蒸汽阀里面的水变味回流、上盖水回流导致米饭表面变湿，影响米饭口感。

所述防错定位标识为设置在所述翻边13上的缺口14。缺口14可以很好的指示方向，而缺口14设置在翻边13上，通过缺口14和通孔21配合来指示安装的方向，这样在装配时仅通过结构上的特点进行定位配合，不需要额外增加安装标识，不会影响产品外观，简单明确。

所述缺口14的两侧相对于翻边13向上凸出，所述缺口14的中部相对于两侧的凸出部分向下凹陷。缺口14的设置不是简单的设置成凹陷，而是在两侧先设置成凸起，中间设置成凹陷，这样比直接的凹陷更加明确位置，可以更加方便的识别其指示的方向。

所述饭煲内盖1上设有供温度传感器穿过的过孔15，所述过孔15内设有用于密封的密封圈。电饭煲的温度传感器可以从过孔15穿过，同时有密封圈密封，米汤也不会从这里回流。过孔15可以设置在穿孔11的旁边，不会互相影响。

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“边缘”、“中部”、“两侧”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“罩住”、“延伸”等术语应做广义理解，例如，“安装”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
