一种防洪装置的制作方法

本实用新型涉及一种防洪装置，尤其涉及一种简易的阻水坝或是小区车库用防洪装置。

背景技术：

目前随着气候变化严重，各种极端气候频发，尤其是随着厄尔尼诺现象的频繁发生造成我国南方地区频繁暴雨，导致城市内涝和洪水爆发，如2016年6月~7月武汉地区频繁暴雨，城市内涝频发，同时各主支杆河流漫堤，倒灌城市，导致人民财产受到重大损失，甚至在部分小区地下车库口入口或出口出现管涌，小区内积水大量涌入到小区车库，将小区地上车辆吸入到车库内，甚至出现人命安全。其次对于部分河流漫堤，导致洪水倒灌城市，目前除了紧急加高堤坝外还会在城市各路口设置砂袋筑坝，防止洪水大量进入城市。但这些效率整体都比较低，而且需短期来抽调出大量人力进行应对，不利于做出快速反应。

技术实现要素：

本实用新型的目的是为了解决上述技术问题，提供一种能快速设置，防水效果好，适用于城市或小区防洪装置。

一种防洪装置，所述防洪装置包括支架和阻水袋，所述支架上设有挂钩，所述阻水袋上部设有若干圆环，圆环内镶嵌有铁环，所述阻水袋的底部镶嵌有铁块。

优选的，所述阻水袋由皮质材料或聚丙烯编织袋制成。

优选的，所述阻水袋内装有稻草或吸水膨胀树脂或二者的混合物。

优选的，所述阻水袋内外侧均进行横向和纵向缝合。

优选的，所述支架具有底板和支撑杆，所述底板上设有固定孔。

优选的，所述支架呈倾斜状。

优选的，所述支架呈分段型，支架两侧分别设有插销和插孔。

优选的，所述阻水袋的两侧分别留有裙边，两侧裙边相对侧分别设有魔术贴。

本实用新型的有益效果在于：（1）采用倾斜分段支架，方便支架进行弯转，且倾斜支架符合力学特征，水的压力一部分能转化为支架的向下的固定力，（2）在阻水袋上设置铁圈，下部设置铁块，方便阻水袋挂在支架上，同时铁块能确保阻水袋沉入水底，防止阻水袋在水中漂浮；（3）支架底板上设有固定孔，通过固定孔将支架在地面上进行固定，增加支架承压能力；（4）通过在阻水袋内设置稻草或吸水膨胀树脂，增加阻水袋的张力，同时确保阻水效果；（5）将阻水袋的内外层进行横向纵向缝合，使阻水袋内的稻草或树脂不会产生偏移，确保阻水袋在工作时形态一致。（6）本实用新型所述防洪在装置适用于城市防洪或是地面比较平整的地块进行防洪。

附图说明

图1：本实用新型所述防洪装置侧视图。

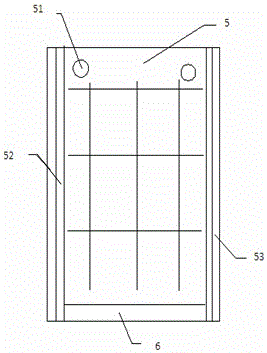

图2：本实用新型所述阻水袋的正视图。

图3：本实用新型所述支架的正视图。

图中：1支架，2支撑杆，3底板，4挂钩，5阻水袋，6铁块，51铁环，52裙边，53魔术贴，11插销，12插孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点显得更加清晰明了，以下结合附图及具体实施例，对本实用新型进行进一步的详细说明。应当理解，此处的所描述的实施例仅仅是为了解释本实用新型，而不是用于限制本实用新型的保护范围。

本实用新型提供了一种防洪装置，所述防洪装置包括支架1和阻水袋5，所述支架1上设有挂钩4，所述阻水袋5上部设有若干圆环，圆环内镶嵌有铁环51，所述阻水袋5的底部镶嵌有铁块6，阻水袋5在铁块6的作用下沉入到水底，支架1与阻水袋5协同作用组成一道小水坝。

为了使阻水袋5的阻水效果最佳，且成本低廉，所述阻水袋5由皮质材料或聚丙烯编织袋制成。

为了使阻水袋5的阻水袋5在进水后能具备一定的张力，所述阻水袋5内装有稻草或吸水膨胀树脂或二者的混合物。

为了使阻水袋5内的填充物不会产生移动，保持阻水袋5上下均一，所述阻水袋5内外侧均进行横向和纵向缝合。

为了使支架1在地面上进行较好的固定，所述底板所述支架1具有底板3和支撑杆2，所述底板3上设有固定孔，所述支架1可以通过固定孔采用膨胀螺栓或钢钎固定在地上。

为了使支架1的受力更科学，将水的压力分散一部分向下作用力使支架1更牢靠，所述支架1呈倾斜状。

为了使支架1能实现不同长度的组合，所述支架1呈分段型，支架1两侧分别设有插销11和插孔12。

为了使阻水袋5之间连接处间隙减小，增加阻水效果，所述阻水袋5的两侧分别留有裙边52，两侧裙边相对侧分别设有魔术贴53。

为了使本实用新型的防洪效果更佳，所述支架1表面含接一层铁皮，与阻水袋5协同形成双层防洪墙。

以上所述本实用新型的具体实施方式，并不构成对本实用新型保护范围的限制，任何根据本实用新型的技术构思所作出的各种其他相应的改变与变形，均应包含在本实用新型权利要求的保护范围内。
