新型的角码的制作方法

本实用新型涉及门窗配件，特别是一种新型的角码。

背景技术：

门窗边框的转角处，需要用角码连接，现有的很多角码，需要先将直角的角码两边，分别插入两条门扇或窗扇边框的框体内，再通过两个连接件插置于角码上，并以螺丝连接，安装不太方便；另外，两条相邻门扇边框或窗扇边框的转角处，都是以两个45°角的切面直接结合，不仅有欠美观，而且交接部较为锋利，特别是用于衣柜门、橱柜门等不高的门上时，不慎碰到会使人受伤。

技术实现要素：

本实用新型要解决的技术问题，是提供一种新型的角码，不仅使门窗边框的连接和安装更为简便，而且具有装饰和防护作用，门窗更美观、更安全。

为解决上述技术问题，本实用新型的技术方案为：提供一种新型的角码，角码为直角件，角码的直角阳角两边，均设有沿其表面延伸的一列倒齿，沿角码的直角阳角顶部到直角阴角顶部所形成的切面周边，向外突出有筋条。

如上所述的新型的角码，沿角码的表面，设有若干盲孔。

如上所述的新型的角码，角码为采用塑料合金一体成型制成。

上述新型的角码，由于可通过倒齿使角码与门窗的边框快捷相连，使门窗边框的连接和安装更为简便，而且，筋条具有装饰和防护作用，门窗更美观、更安全。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1为所述实施例的立体分体图；

图2为所述实施例另一角度的立体分体图；

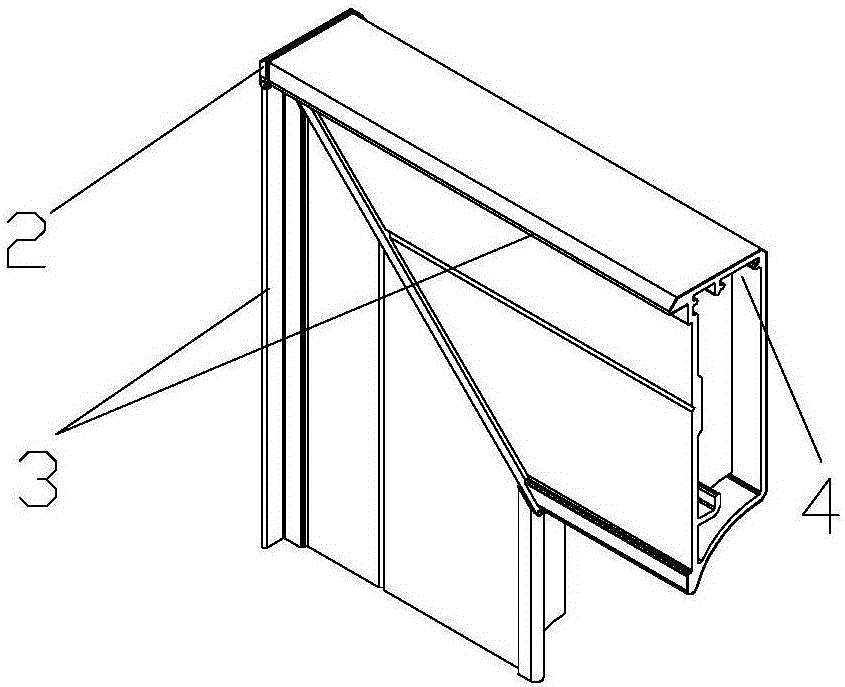

图3为所述实施例的立体图。

具体实施方式

参见图1－图3，提供一种新型的角码，可用于门窗边框转角处的连接，具体为衣柜门边框的连接。角码为直角件，角码的直角阳角两边，均设有沿其表面延伸的一列倒齿1，沿角码的直角阳角顶部到直角阴角顶部所形成的切面周边，向外突出有筋条2，筋条2的表面可设为圆弧面。

具体应用中，角码可采用塑料合金一体成型制成，抗冲击强度较高，又具有较好的柔韧性。衣柜门边框的转角处两边框体3内侧，均可设有一条插槽4，两条插槽4的宽度和厚度，分别与两列倒齿1的宽度和厚度相当，连接时，将角码的直角两边分别插入两边框体3中，两列倒齿1分别与两条插槽4过盈配合连接，再加上倒齿1的防滑作用，连接后即不易松脱，连接紧固。

两边框体3连接后，筋条2外露在两边框体3的连接部，一方面，由于衣柜门边框的外型比较独特，且筋条2的色彩可灵活选择，使得衣柜门更加美观，另一方面，筋条2的圆弧面，可避免人体碰到衣柜门边框转角处的锋利部分而受伤，并且，通常在衣柜门转角处两边框体连接时，两边框体表面不完全相平，当人手触摸到两边框体的接缝处时，会划伤人手，而由于筋条2设置在接缝处，可避免此情况的出现，这些都具有安全防护作用。

参见图1、图2，沿角码的表面，可设有四个盲孔5。当门窗体积较大时，为增加角码与门窗边框连接的强度，可打破盲孔5，在角码与门窗边框之间增加四个螺钉连接，连接更加紧固。

上述实施例为本实用新型的优选实施例，凡与本实用新型类似的结构及所作的等效变化，均应属于本实用新型的保护范畴。
