一种带吸尘纸的扫把的制作方法

本实用新型属于保洁用品技术领域，尤其是涉及一种带吸尘纸的扫把。

背景技术：

扫把作为人类历史上一项伟大的发明，对人类的健康生活和家庭保洁也起到了举足轻重的作用。传统的室内用扫把通常都是采用棕搁叶、芦苇、高粱杆等植物茎叶或采用尼龙丝等合成材料制作而成，这类传统的扫把具有结构简单、使用方便等优点，但在使用时由于其不具备对尘土吸附的功能，因而容易造成尘土飞扬的二次污染，难以达到完全清洁的目的。同时，我们居住的地方往往散落很多头发，尤其是女生，每次梳头头发都会掉很多散落到地板上，若用扫把清扫，头发会粘在扫把刷毛上，不易清理，很不方便；有的用拖把拖洗，但由于头发不吸水，头发会粘在地上，也很难清理，给人们带来了苦恼。

因此，设计一款能够有效吸尘、清扫头发、绒毛等细小物体的扫把，一定会受到大众的青睐。

专利申请号201320124789.2公布了一种粘毛滚轮扫把，其特征是：圆环形扫把刷头上插入刷毛，在圆环形扫把刷头内安装轴，在轴上套硅胶粘毛滚轮，在圆环形扫把刷头上安装人字型支撑架，手柄与人字型支撑架通过折叠轴相连接。使用者在扫地时，随着圆环形扫把刷头的滚动，硅胶粘毛滚轮也在滚动，会沾上家中的绒毛和头发，方便快捷，在清洁家具底下等死角处时，可以将手柄与人字型支撑架之间的折叠轴弯折，此产品就可以放扁深入家具底下彻底清洁死角，清洁后只要用清水冲洗就可以冲掉硅胶滚轮上的脏物。然而，在实际应用过程中，由于硅胶滚轮的吸附性不强，不能起到很好的吸附绒毛和头发的作用。

专利申请号201510126318.9公布了一种粘布扫把，包括扫把柄和扫把杆，扫把柄固定在扫把杆的顶端，扫把杆的底端固定有扫把底板，扫把底板上置有双面胶纸层，双面胶纸层上固定有粘布，粘布上固定有粘胶粒。双面胶纸层、粘布、粘胶粒至少有2层，最多不超过10层。该发明可以用多层的粘布做成拖把，把头发粘满粘布后，就可以用完一层撕掉一层，把撕下来的带头发的粘布仍掉，里面新的粘布又再可以重新粘头发，当撕完最后一层粘布，可以更换另一个多层粘布拖把头，这样就很方便。然而，该发明只能用于吸附地面上的头发和细小物体，不能用于清扫地面上的其他易于清扫的垃圾。

技术实现要素：

有鉴于此，本实用新型的目的是针对现有技术的不足，提供一种带吸尘纸的扫把，不仅能够用于清扫地面上的易于清扫的垃圾，而且能够吸附掉落在地面上的头发或绒毛。

为达到上述目的，本实用新型采用以下技术方案：

一种带吸尘纸的扫把，包括扫把杆和扫把头，所述扫把头底部设置刷毛，所述扫把头为箱体结构，所述扫把头左侧设置左箱盖，所述扫把头右侧设置右箱盖，所述扫把头内部设置隔板，所述隔板将所述扫把头的箱体分隔为左右两个空间，左侧空间为吸尘纸腔，右侧空间为传动腔，所述扫把干设置在所述传动腔顶部外侧；所述吸尘纸腔的顶部外侧设置套筒，所述套筒上端螺纹连接套筒盖，所述套筒内贯穿设置操作杆，所述操作杆下端伸入所述吸尘纸腔，所述操作杆上端伸出所述套筒盖，所述操作杆下端连接“H”型分力架，所述“H”型分力架的四个端头下表面分别设置连杆，所述连杆下端连接吸尘纸压块，所述扫把头的箱体底部开设形状与所述吸尘纸压块相匹配的吸尘纸压块出口；所述操作杆下部套设弹簧，所述弹簧设置在架所述套筒内且所述弹簧的上端与设置在所述操作杆上且位于所述套筒盖下方的挡块相接触；所述吸尘纸腔的顶部开设吸尘纸出口且所述吸尘纸出口位于所述套筒后方；所述隔板上贯穿设置卷纸轴，所述卷纸轴上套设吸尘卷纸，所述吸尘卷纸的自由端穿过前方两个连杆之间并与所述吸尘纸压块的下表面贴合，随后所述吸尘卷纸的自由端绕过所述吸尘纸压块并从所述吸尘纸出口伸出；所述卷纸轴外表面沿轴向设置限位凸起/限位凹槽，所述吸尘卷纸内表面沿轴向设置与所述限位凸起/限位凹槽相配合的凹槽或凸起，所述卷纸轴左端设置定位孔，所述左箱盖内表面与所述定位孔相对应处设置卷纸轴托，所述卷纸轴托的右端伸入所述定位孔内，所述卷纸轴右端设置从动锥齿轮；所述扫把杆下部设置动力腔，所述动力腔内设置微型电机和电源，所述电源为所述微型电机供电，所述动力腔外表面设置控制开关，所述控制开关用于控制所述微型电机的开和关，所述微型电机的输出轴伸入到所述传动腔内，所述输出轴的端部设置与所述从动锥齿轮相配合的主动锥齿轮。

所述左箱盖及所述右箱盖均通过螺钉与所述扫把头螺纹连接。

所述操作杆上端设置把手。

所述把手上设置防滑层。

所述扫把杆外表面设置防滑凸起。

所述操作杆下部套设辅助弹簧，所述辅助弹簧位于所述“H”型分力架与所述吸尘纸腔的顶部之间，且所述辅助弹簧的弹力小于所述弹簧的弹力。

本实用新型的有益效果是：

本实用新型提供一种带吸尘纸的扫把，包括扫把杆和扫把头，所述扫把头底部设置刷毛，所述扫把头为箱体结构，所述扫把头左侧设置左箱盖，所述扫把头右侧设置右箱盖，采用左箱盖和右箱盖的机构能够便于安装拆卸所述扫把头的箱体内部的零部件；所述扫把头内部设置隔板，从而将所述扫把头的箱体分隔为左侧的吸尘纸腔和右侧的为传动腔，所述扫把干设置在所述传动腔顶部外侧；所述吸尘纸腔的顶部外侧设置套筒，所述套筒上端螺纹连接套筒盖，所述套筒内贯穿设置操作杆，所述操作杆下端伸入所述吸尘纸腔，所述操作杆上端伸出所述套筒盖，所述操作杆下端连接“H”型分力架，所述“H”型分力架的四个端头下表面分别设置连杆，所述连杆下端连接吸尘纸压块，所述扫把头的箱体底部开设形状与所述吸尘纸压块相匹配的吸尘纸压块出口，这样，下压所述操作杆以带动所述“H”型分力架向下运动，进而带动所述连杆向下运动，进而带动所述吸尘纸压块伸出所述吸尘纸压块出口；所述操作杆下部套设弹簧，所述弹簧设置在架所述套筒内且所述弹簧的上端与设置在所述操作杆上且位于所述套筒盖下方的挡块相接触，所述弹簧用于顶起所述操作杆使其在非工作时处于抬起状态；所述吸尘纸腔的顶部开设吸尘纸出口且所述吸尘纸出口位于所述套筒后方；所述隔板上贯穿设置卷纸轴，所述卷纸轴上套设吸尘卷纸，所述吸尘卷纸的自由端穿过前方两个连杆之间并与所述吸尘纸压块的下表面贴合，随后所述吸尘卷纸的自由端绕过所述吸尘纸压块并从所述吸尘纸出口伸出；所述卷纸轴外表面沿轴向设置限位凸起/限位凹槽，所述吸尘卷纸内表面沿轴向设置与所述限位凸起/限位凹槽相配合的凹槽或凸起，所述卷纸轴左端设置定位孔，所述左箱盖内表面与所述定位孔相对应处设置卷纸轴托，所述卷纸轴托的右端伸入所述定位孔内，所述卷纸轴右端设置从动锥齿轮；所述扫把杆下部设置动力腔，所述动力腔内设置微型电机和电源，所述电源为所述微型电机供电，所述动力腔外表面设置控制开关，所述控制开关用于控制所述微型电机的开和关，所述微型电机的输出轴伸入到所述传动腔内，所述输出轴的端部设置与所述从动锥齿轮相配合的主动锥齿轮。本实用新型不仅能够用于清扫地面上的易于清扫的垃圾，而且能够吸附掉落在地面上的头发或绒毛。

附图说明

图1为本实用新型第一种实施方式的结构剖视图。

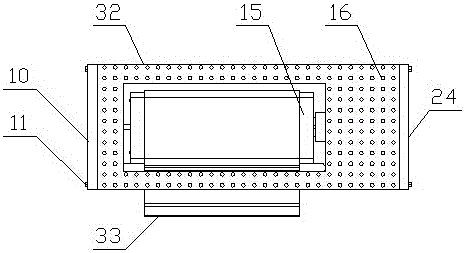

图2为本实用新型第一种实施方式的底面视图。

图3为本实用新型第一种实施方式的立体示意图。

图4为本实用新型第一种实施方式吸尘卷纸的缠绕方式示意图。

图5为本实用新型第二种实施方式的立体示意图。

图6为本实用新型第三种实施方式的结构剖视图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步描述。

实施例1

如图1、图2、图3、图4所示，一种带吸尘纸的扫把，包括扫把杆1和扫把头32，所述扫把头32底部设置刷毛16，所述扫把头32为箱体结构，所述扫把头32左侧设置左箱盖10，所述扫把头32右侧设置右箱盖24，所述扫把头32内部设置隔板21，所述隔板21将所述扫把头32的箱体分隔为左右两个空间，左侧空间为吸尘纸腔9，右侧空间为传动腔23，所述扫把杆1设置在所述传动腔23顶部外侧；所述吸尘纸腔9的顶部外侧设置套筒5，所述套筒5上端螺纹连接套筒盖4，所述套筒5内贯穿设置操作杆3，所述操作杆3下端伸入所述吸尘纸腔9，所述操作杆3上端伸出所述套筒盖4，所述操作杆3下端连接”H”型分力架8，所述”H”型分力架8的四个端头下表面分别设置连杆14，所述连杆14下端连接吸尘纸压块15，所述扫把头32的箱体底部开设形状与所述吸尘纸压块15相匹配的吸尘纸压块出口17；所述操作杆3下部套设弹簧6，所述弹簧6设置在架所述套筒5内且所述弹簧6的上端与设置在所述操作杆3上且位于所述套筒盖4下方的挡块34相接触；所述吸尘纸腔9的顶部开设吸尘纸出口35且所述吸尘纸出口35位于所述套筒5后方；所述隔板21上贯穿设置卷纸轴19，所述卷纸轴19上套设吸尘卷纸18，所述吸尘卷纸18的自由端33穿过前方两个连杆14之间并与所述吸尘纸压块15的下表面贴合，随后所述吸尘卷纸18的自由端33绕过所述吸尘纸压块15并从所述吸尘纸出口35伸出；所述卷纸轴19外表面沿轴向设置限位凸起/限位凹槽20，所述吸尘卷纸18内表面沿轴向设置与所述限位凸起/限位凹槽20相配合的凹槽或凸起，所述卷纸轴19左端设置定位孔13，所述左箱盖10内表面与所述定位孔13相对应处设置卷纸轴托12，所述卷纸轴托12的右端伸入所述定位孔13内，所述卷纸轴19右端设置从动锥齿轮22；所述扫把杆1下部设置动力腔30，所述动力腔30内设置微型电机27和电源29，所述电源29为所述微型电机27供电，所述动力腔30外表面设置控制开关28，所述控制开关28用于控制所述微型电机27的开和关，所述微型电机27的输出轴26伸入到所述传动腔23内，所述输出轴26的端部设置与所述从动锥齿轮22相配合的主动锥齿轮25。

所述左箱盖10及所述右箱盖24均通过螺钉11与所述扫把头32螺纹连接。

所述操作杆3上端设置把手2。

本实用新型提供一种带吸尘纸的扫把，包括扫把杆1和扫把头32，所述扫把头32底部设置刷毛16，所述扫把头32为箱体结构，所述扫把头32左侧设置左箱盖10，所述扫把头32右侧设置右箱盖24，采用左箱盖10和右箱盖24的机构能够便于安装拆卸所述扫把头32的箱体内部的零部件；所述扫把头32内部设置隔板21，从而将所述扫把头32的箱体分隔为左侧的吸尘纸腔9和右侧的为传动腔23，所述扫把干设置在所述传动腔23顶部外侧；所述吸尘纸腔9的顶部外侧设置套筒5，所述套筒5上端螺纹连接套筒盖4，所述套筒5内贯穿设置操作杆3，所述操作杆3下端伸入所述吸尘纸腔9，所述操作杆3上端伸出所述套筒盖4，所述操作杆3下端连接”H”型分力架8，所述”H”型分力架8的四个端头下表面分别设置连杆14，所述连杆14下端连接吸尘纸压块15，所述扫把头32的箱体底部开设形状与所述吸尘纸压块15相匹配的吸尘纸压块出口17，这样，下压所述操作杆3以带动所述”H”型分力架8向下运动，进而带动所述连杆14向下运动，进而带动所述吸尘纸压块15伸出所述吸尘纸压块出口17；所述操作杆3下部套设弹簧6，所述弹簧6设置在架所述套筒5内且所述弹簧6的上端与设置在所述操作杆3上且位于所述套筒盖4下方的挡块34相接触，所述弹簧6用于顶起所述操作杆3使其在非工作时处于抬起状态；所述吸尘纸腔9的顶部开设吸尘纸出口35且所述吸尘纸出口35位于所述套筒5后方；所述隔板21上贯穿设置卷纸轴19，所述卷纸轴19上套设吸尘卷纸18，所述吸尘卷纸18的自由端33穿过前方两个连杆14之间并与所述吸尘纸压块15的下表面贴合，随后所述吸尘卷纸18的自由端33绕过所述吸尘纸压块15并从所述吸尘纸出口35伸出；所述卷纸轴19外表面沿轴向设置限位凸起/限位凹槽20，所述吸尘卷纸18内表面沿轴向设置与所述限位凸起/限位凹槽20相配合的凹槽或凸起，所述卷纸轴19左端设置定位孔13，所述左箱盖10内表面与所述定位孔13相对应处设置卷纸轴托12，所述卷纸轴托12的右端伸入所述定位孔13内，所述卷纸轴19右端设置从动锥齿轮22；所述扫把杆1下部设置动力腔30，所述动力腔30内设置微型电机27和电源29，所述电源29为所述微型电机27供电，所述动力腔30外表面设置控制开关28，所述控制开关28用于控制所述微型电机27的开和关，所述微型电机27的输出轴26伸入到所述传动腔23内，所述输出轴26的端部设置与所述从动锥齿轮22相配合的主动锥齿轮25。本实用新型不仅能够用于清扫地面上的易于清扫的垃圾，而且能够吸附掉落在地面上的头发或绒毛。

实施例2

如图5所示，其与实施例1的区别在于：所述把手2上设置防滑层36，所述扫把杆1外表面设置防滑凸起31，设置所述防滑层36和所述防滑凸起31的目的均是增大手握时的摩擦力，这样操作更方面。

实施例3

如图6所示，其与实施例2的区别在于：所述操作杆3下部套设辅助弹簧7，所述辅助弹簧7位于所述”H”型分力架8与所述吸尘纸腔9的顶部之间，且所述辅助弹簧7的弹力小于所述弹簧6的弹力，所述辅助弹簧7的作用是抵消一部分所述弹簧6产生的向上的弹力并为所述操作杆3提供向下的预压力，使所述操作杆3向下按压时更加省力。

当地面上没有难以清理的头发或碎屑时，只需要使用设置在扫把头底部的刷毛便可以很容易的将地面清扫干净；当地面上有难以清理的细小物体时（如头发、碎纸片等），按下操作杆从而带动设置在”H”型分力架下方的吸尘纸压块伸出吸尘纸压块出口，并通过绕在吸尘纸压块下表面的吸尘卷纸将地面上的细小物体吸附在吸尘卷纸上，当吸尘卷纸表面已经吸附有很多细小物体而不能继续使用时，通过控制开关打开微型电机，微型电机带动卷纸轴旋转，手拉吸尘卷纸的自由端将未使用的吸尘卷纸置于吸尘纸压块下方即可继续使用。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
