一种多功能拖把的制作方法

本实用新型涉及清洁工具的技术领域，特别是一种多功能拖把的技术领域。

背景技术：

随着生活水平的提高，人们越来越注重卫生，各式各样的打扫工具层出不穷，拖把、扫把、吸尘器、除尘器等等。但与此同时，这么多的清洁工具先后都会用到，而且放置时占据较大空间，一般的扫把又容易粘住掉落在地上的头发，很难脱离，小孔收缩的扫把丝可以一定程度上清洁头发丝。在一般情况下，拖把和扫把两个打扫工具独立分开放置，外型结构差不多，等使用时，先后使用，经常会出现一个找不到的情况，而且清洗起来不方便，所以设计了一种多功能拖把。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种多功能拖把，能够使拖把与扫把合体，清洗方便，拆装简单，使用便捷，可更改倾斜角度，更省力。

为实现上述目的，本实用新型提出了一种多功能拖把，包括手把杆、活扣、扫把框、滑槽、扫把杆螺钮、扫把丝、螺旋杆、拖把板、拖把夹板、扫把杆、螺旋纹、扫把板、金属杆、螺旋孔；所述扫把杆和扫把框交接点处有一个活扣；所述扫把丝都集中固定在扫把板上；所述扫把板与扫把杆通过金属杆连接；所述扫把杆两头有螺旋纹；所述扫把杆两头通过扫把杆螺钮固定在滑槽上；所述螺旋孔位于扫把板下方两头，与螺旋杆连接；所述拖把板和扫把板通过螺旋杆连接；所述拖把板下方两侧焊有拖把板夹板，可将毛巾夹在拖把板夹板上。

作为优选，所述扫把丝是小孔收缩。

本实用新型的有益效果：本实用新型通过将扫把与拖把两者结合在一起，并且通过活扣来调控使用时的角度，根据实际情况使得使用者更加舒服更加方便的使用拖把和扫把，而且拆装方便，也可以利用滑槽来调节扫把丝的使用高度，更加人性化，使用便捷，省时省力。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种多功能拖把的拖把扫把二合一侧面结构图；

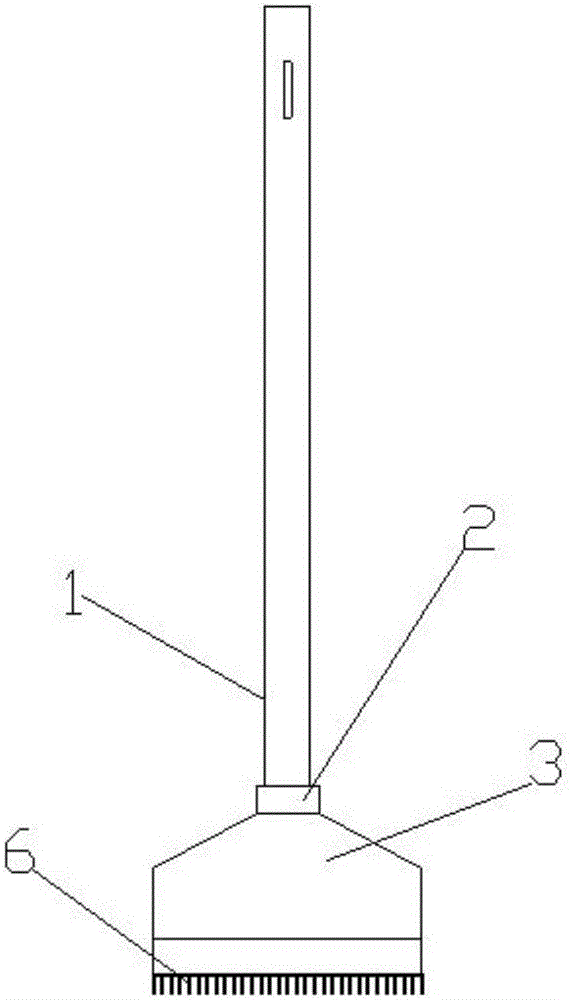

图2是本实用新型一种多功能拖把的正面外观结构图；

图3是本实用新型一种多功能拖把的拖把板结构图；

图4是本实用新型一种多功能拖把的扫把板结构图。

图中：1-手把杆、2-活扣、3-扫把框、4-滑槽、5-扫把杆螺钮、6-扫把丝、7-螺旋杆、8-拖把板、9-拖把夹板、10-扫把杆、11-螺旋纹、12-扫把板、13-金属杆、14-螺旋孔。

【具体实施方式】

参阅图1、图2、图3和图4，本实用新型一种多功能拖把，包括手把杆1、活扣2、扫把框3、滑槽4、扫把杆螺钮5、扫把丝6、螺旋杆7、拖把板8、拖把夹板9、扫把杆10、螺旋纹11、扫把板12、金属杆13、螺旋孔14；所述扫把杆10和扫把框3交接点处有一个活扣2；所述扫把丝6都集中固定在扫把板12上；所述扫把板12与扫把杆10通过金属杆13连接；所述扫把杆10两头有螺旋纹11；所述扫把杆10两头通过扫把杆螺钮5固定在滑槽4上；所述螺旋孔14位于扫把板12下方两头，与螺旋杆7连接；所述拖把板8和扫把板12通过螺旋杆7连接；所述拖把板8下方两侧焊有拖把板夹板9，可将毛巾夹在拖把板夹板9上。

所述扫把丝6是小孔收缩。

本实用新型工作过程：

本实用新型一种多功能拖把在工作过程中，将扫把杆10选定在滑槽4适当位置上，并用两头的扫把杆螺钮5拧紧固定后进行扫地，扫完后可将拖把板8通过螺旋杆7与扫把板12连接，即可进行拖地。

本实用新型通过将扫把与拖把两者结合在一起，并且通过活扣来调控使用时的角度，根据实际情况使得使用者更加舒服更加方便的使用拖把和扫把，而且拆装方便，也可以利用滑槽来调节扫把丝的使用高度，更加人性化，使用便捷，省时省力。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
