食物处理装置及其锁扣机构的制作方法

本实用新型涉及食物处理装置，特别涉及食物处理装置中碗组件的锁紧结构。

背景技术：

现有的一些食物处理装置，例如：煲汤机，碗组件的锁紧结构一般是：不锈钢碗与碗座和提手连接，而碗座或者提手上做相应的锁扣装置，从而能够将碗组件紧锁在机器的外壳上。为了使机器能够平稳运行，人们提出了另一种碗组件的锁紧结构：在机壳大身组件的两外侧面上做两个锁扣机构，能够将碗组件紧锁在机壳大身组件。参见图1，现有的这种锁扣机构3主要包括扣板31，该扣板31则包括主体311，位于该主体311顶端的扣头312和位于该主体311底部的扣孔313。扣孔313呈半圆状，其轮廓是由位于上方的直边和与该直边相结合的圆弧边围合而成。这种的扣板31存在一些问题：在操作扣板31的过程中，用户有时候会将手直接放在该扣孔31上方的直边上，用力较大地进行开锁操作，这时如果用户不注意的话，容易造成把整台机器往上抬动的情形出现，进而导致整台机器或会在锁扣打开的同时产生颠簸、甚至掉落，碰巧碗内有食物的话，飞溅出来，影响用户体验；更严重地，如果碗内的食物是经过加热且温度较高，还可能飞溅出来烫伤人，引发安全事故。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，本实用新型提出了一种食物处理装置的锁扣机构，安全性高，用户体验较佳。

本实用新型解决其技术问题所采用的技术方案包括：提供一种食物处理装置的锁扣机构，包括扣板，该扣板具有主体、设置在该主体的顶端的扣头以及设置在该主体的底部的扣孔，其中，该扣板还包括：设置在该扣孔上部的防护部，用于防止用户在该扣孔的顶部处施加过大的向上作用力。

在一些实施例中，该防护部包括位于该扣孔上方的由上往下、由外往内延伸的斜板。

在一些实施例中，该防护部还包括连接该主体与该斜板的至少一个支撑板。

在一些实施例中，该防护部包括两个支撑板，分别在两侧连接该主体与该斜板。

在一些实施例中，该锁扣机构还包括可旋转地装设在该扣板内侧的旋转支架，以及装设在该旋转支架端头的旋转轴。

本实用新型解决其技术问题所采用的技术方案还包括：提供一种食物处理装置，包括相互配合的机壳大身组件和碗组件，以及装设在该机壳大身组件上的至少一个如上所述的锁扣机构，用于从顶部将该碗组件锁紧在该机壳大身组件上。

在一些实施例中，该机壳大身组件上设有至少一个向上突伸的安装臂，前述的锁扣机构装设在对应的安装臂的外侧。

在一些实施例中，该机壳大身组件上设有两个向上突伸的安装臂，每个安装臂对应装设一个前述的锁扣机构。

与现有技术相比，本实用新型通过在扣板上巧妙地增设防护部，能够确保施加于扣孔顶部处的向上力在一个设定的范围内，从而能够在对锁扣机构做解锁动作时，有效避免由于施力过大而可能导致的将整个食物处理装置端起的情形出现，安全性高，用户体验较佳。

附图说明

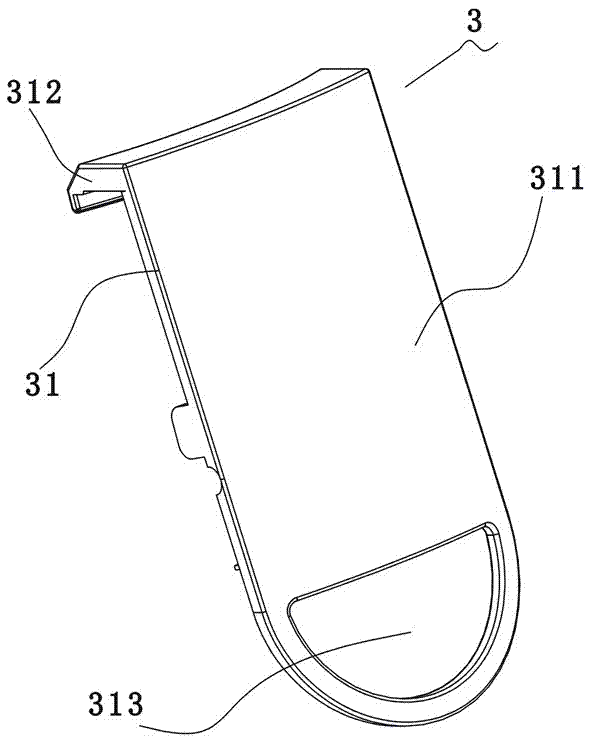

图1为现有的锁扣机构的立体图。

图2为本实用新型的锁扣机构实施例的立体图。

图3为本实用新型的锁扣机构实施例的剖视图。

图4为本实用新型的锁扣机构实施例的另一视角的立体图。

图5为本实用新型的食物处理装置实施例的立体图，碗组件处于锁紧状态。

图6为本实用新型的食物处理装置实施例的剖视图，碗组件处于锁紧状态。

图7为本实用新型的食物处理装置实施例的立体图，碗组件处于松开状态。

图8为本实用新型的食物处理装置实施例的剖视图，碗组件处于松开状态。

具体实施方式

现结合附图，对本实用新型的较佳实施例作详细说明。

参见图2至图4，本实用新型提出一种食物处理装置的锁扣机构3，其包括：扣板31，可旋转地装设在该扣板31的内侧的旋转支架32，以及装设在该旋转支架32的端头的旋转轴33。该锁扣机构3可通过该旋转轴33装设到食物处理装置的壳体上。

该扣板31包括：主体311，设置在该主体311的顶端并向内侧方向延伸出的扣头312，设置在该主体311的底部的扣孔313，设置在该扣孔313上部的斜板314以及分别在两侧连接该主体311与该斜板的两个支撑板315。其中，该斜板314是由上往下、由外往内延伸的。可以理解，该斜板314与这两个支撑板315共同构成了该扣板31的一个防护部316。该防护部316能够防止用户在该扣板31的扣孔313顶部处施加过大的向上作用力：一旦用户的手指施力于该扣孔313上方的斜板314，指尖必然会顺该斜板314而向外、向上滑动。也就是说，通过增设该防护部316，能够确保施加于该扣板31的扣孔313顶部处的向上力在一个设定的范围内，从而能够在对该锁扣机构3做解锁动作时，有效避免由于施力过大而可能导致的将整个机器端起的情形出现。

参见图5至图8，本实用新型提出一种具有锁扣机构3的食物处理装置10。该食物处理装置10包括相互配合的机壳大身组件1和碗组件2。其中，该机壳大身组件1设有两个向上突伸的安装臂11，每个安装臂11的外侧装设有一个前述的锁扣机构3。该锁扣机构3可通过其旋转轴33装设到对应的安装臂11上。

在本实施例中，通过两个锁扣机构3松开碗组件2的过程大致包括：参见图5和图6，当锁扣机构3处于紧锁状态时，扣头312从顶部抵压该碗组件2，使得整个碗组件2牢靠地锁紧在机壳大身组件1；这时，用户可以用手指向外轻拉锁扣机构3的扣孔313，使扣板31转换到处于不受力状态；然后，可以用手轻轻提起扣板3的下端部，使扣头312远离碗组件2，参见图7和图8，动作完成，锁扣机构3不再限制碗组件2，这时用户可以轻松地从机壳大身组件1上取走碗组件2。

与现有技术相比，本实用新型通过在扣板31上巧妙地增设防护部316，能够确保施加于扣孔313顶部处的向上力在一个设定的范围内，从而能够在对锁扣机构3做解锁动作时，有效避免由于施力过大而可能导致的将整个食物处理装置10端起的情形出现，安全性高，用户体验较佳。

值得一提的是，在本实施例中，该机壳大身组件1包括两个向上突伸的安装臂11，前述的碗组件2收容在这两个安装臂11之间；每个安装臂11的外侧装设有一个前述的锁扣机构3。在其他一些实施例中，该机壳大身组件1可以只向上突伸一个安装臂11，前述的碗组件2收容在该安装臂11旁；该安装臂11的外侧装设有一个前述的锁扣机构3。在其他另一些实施例中，该机壳大身组件1可以向上突伸三个安装臂11，前述的碗组件2收容在这三个安装臂11之间；每个安装臂11的外侧装设有一个前述的锁扣机构3。

应当理解的是，以上实施例仅用以说明本实用新型的技术方案，而非对其限制，对本领域技术人员来说，可以对上述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改和替换，都应属于本实用新型所附权利要求的保护范围。
