夹持式锁块推拉门的制作方法

本实用新型涉及建筑门窗领域，涉及一种推拉门，具体涉及一种夹持式锁块推拉门。

背景技术：

由于铝合金推拉门具有简洁、美观、视野开阔、采光率高、不占据室内空间、价格经济、密封性较好等优点，是目前建筑房屋门采用最多的形式之一。

一般的推拉门上的推拉门边框与锁块的连接方式是首先在推拉门边框上打孔后，通过自攻钉穿孔后将锁块直接固定于推拉门边框上。因门料的型材壁厚一般较薄，与钉子的咬合一般是一个螺距，在长期推拉动荷载、风压、自重恒荷载作用以及空气中的酸碱液对钉孔型材的腐蚀氧化，导致推拉门边框型材容易氧化腐蚀；再者，推拉门上使用推拉门传动器，推拉门传动器和锁块是连接使用的，由于传统中的锁块和推拉门边框一旦通过自攻钉打孔穿孔固定后，锁块是难以移动的，加上安装推拉门传动器的位置不确定，导致出现安装困难等问题。

技术实现要素：

本实用新型的目的在于提供一种结构简单、使用方便、推拉门边框上不需要打孔，避免铝型材氧化腐蚀，同时锁块高度可任意调节，可根据推拉门传动器的位置随意调节安装的夹持式锁块推拉门。

为了实现上述目的，本实用新型的技术方案为：提供一种夹持式锁块推拉门，包括中空玻璃、推拉门扇和推拉门边框，推拉门扇一端与中空玻璃连接，推拉门扇另一端与推拉门边框连接，其中，该夹持式锁块推拉门还包括锁块和螺栓组，螺栓组由螺栓和螺帽构成；所述推拉门边框前端设有卡槽，后端设有锁块内置槽，螺帽固定在卡槽内与推拉门边框固接，锁块置于锁块内置槽内，螺栓一端与锁块连接，螺栓另一端通过螺帽紧固。

本实用新型夹持式推拉门结构简单，使用方便，推拉门边框上不需要打孔，避免铝型材氧化腐蚀，同时锁块高度可任意调节，可根据推拉门传动器的位置随意调节安装。

附图说明

图1为本实用新型夹持式锁块推拉门的横面剖结构示意图；

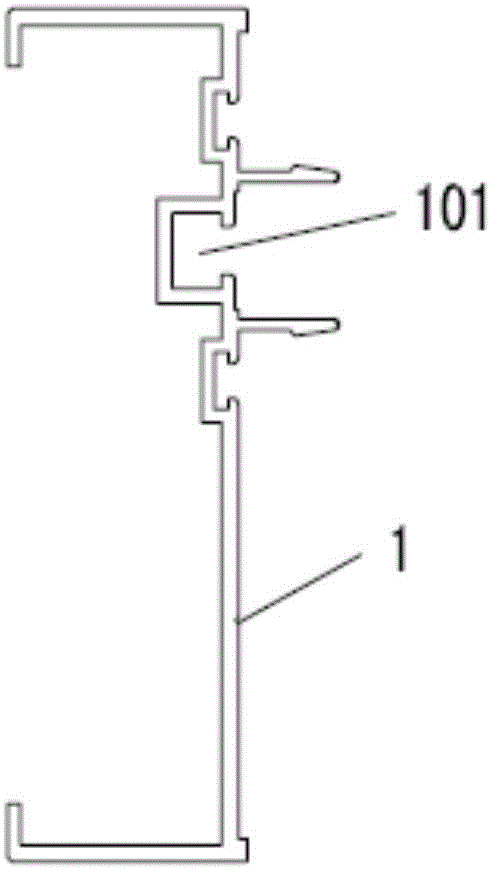

图2为本实用新型夹持式锁块推拉门的推拉门边框结构示意图；

图3为本实用新型夹持式锁块推拉门的推拉门扇结构示意图；

图4为本实用新型夹持式锁块推拉门的锁块结构示意图；

图5为本实用新型夹持式锁块推拉门的螺栓和螺帽结构示意图；

图6为本实用新型夹持式锁块推拉门的推拉门传动器结构示意图；

图7为本实用新型夹持式锁块推拉门的推拉门执手结构示意图；

图中：1、推拉门边框；101、卡槽；2、推拉门扇；3、螺栓；301、螺帽；4、推拉门传动器；5、推拉门执手；6、锁块；7、中空玻璃。

具体实施方式

为了详细说明本实用新型夹持式锁块推拉门的技术内容、构造特征、以下结合实施方式并配合附图作进一步说明。

如图1、2、3、4、5、6、7所示，本实用新型一种夹持式锁块推拉门，包括7中空玻璃、推拉门扇2、推拉门边框1、锁块6、螺栓组、推拉门执手5和推拉门传动器4。推拉门扇2一端与中空玻璃7连接，推拉门扇2另一端与推拉门边框1连接，螺栓组由螺栓3和螺帽301构成；推拉门边框1前端设有卡槽101，后端设有锁块内置槽，螺帽301固定在卡槽101内与推拉门边框1固接，锁块6置于锁块内置槽内，螺栓3一端与锁块6连接，螺栓3另一端通过螺帽301紧固。该推拉门边框1上不需要打孔，即可实现锁块6与推拉门边框1固接。安装时，首先将螺帽301卡接固定在卡槽101内，锁块6置于锁块内置槽内，螺栓3穿过锁块6后通过螺帽301紧固螺栓3。

以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属于本实用新型所涵盖的范围。
