一种方便携带的梯子的制作方法

本实用新型涉及一种梯子，具体是一种方便携带的梯子。

背景技术：

随着经济的发展和人们收入的提高，越来越多的人拥有了自己的住宅。每个人的住宅中都会遇到电灯坏了的情况，由于电灯在高处，我们站在地上是够不到的，我们就会使用梯子去将自己升高，从而可以修理电灯。梯子是一种日常生活用具，由两根长粗杆子做边，中间横穿适合攀爬的横杆，梯子是一种用于爬高的工具。梯子虽然满足了人们的使用需求，但是现有的梯子都是木头或者竹子材料制作，梯子的重量大，占地面积大，不方便携带，也不方便运输，这些都为使用者带来了不便。

技术实现要素：

本实用新型的目的在于提供一种方便携带的梯子，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种方便携带的梯子，包括梯子主架、梯子副架、拉绳、滑轮、横撑、斜撑和防滑脚踏，所述梯子主架两侧的底端均铰接在活动脚的上端，梯子主架的内侧设置有卡槽，梯子副架卡在卡槽中，梯子副架上设置有用于卡住梯子主架的卡簧，梯子主架和梯子副架之间均设置有防滑脚踏，横撑安装在梯子主架的下部，斜撑的数量为两个，两个斜撑交叉相连并且斜撑安装在梯子主架的上部，梯子主架上部的一侧安装有滑轮，拉绳穿过滑轮，梯子主架上部的另一侧安装有把手，拉绳的一端固定在把手上，拉绳的另一端固定在最下端的防滑脚踏上。

作为本实用新型进一步的方案：梯子主架通过活动轴铰接在活动脚上端，卡簧通过固定板和螺栓固定在梯子副架上，滑轮和把手均通过螺栓固定在梯子主架上。

作为本实用新型进一步的方案：梯子主架、梯子副架和防滑脚踏均采用铝合金材料制作。

作为本实用新型进一步的方案：防滑脚踏的数量为6-12个。

与现有技术相比，本实用新型的有益效果是：该装置结构简单，设计合理，体积小，梯子主架、梯子副架和防滑脚踏均采用铝合金材料制作，重量轻，便于运输和携带；故障率低，使用安全性好，操作简单方便，只需拉动拉绳即可实现梯子副架的上拉和复位，满足使用者的不同需求；该装置上设置有横撑和斜撑，连接牢固性好，外形美观大方，使用效果好。

附图说明

图1为方便携带的梯子的结构示意图。

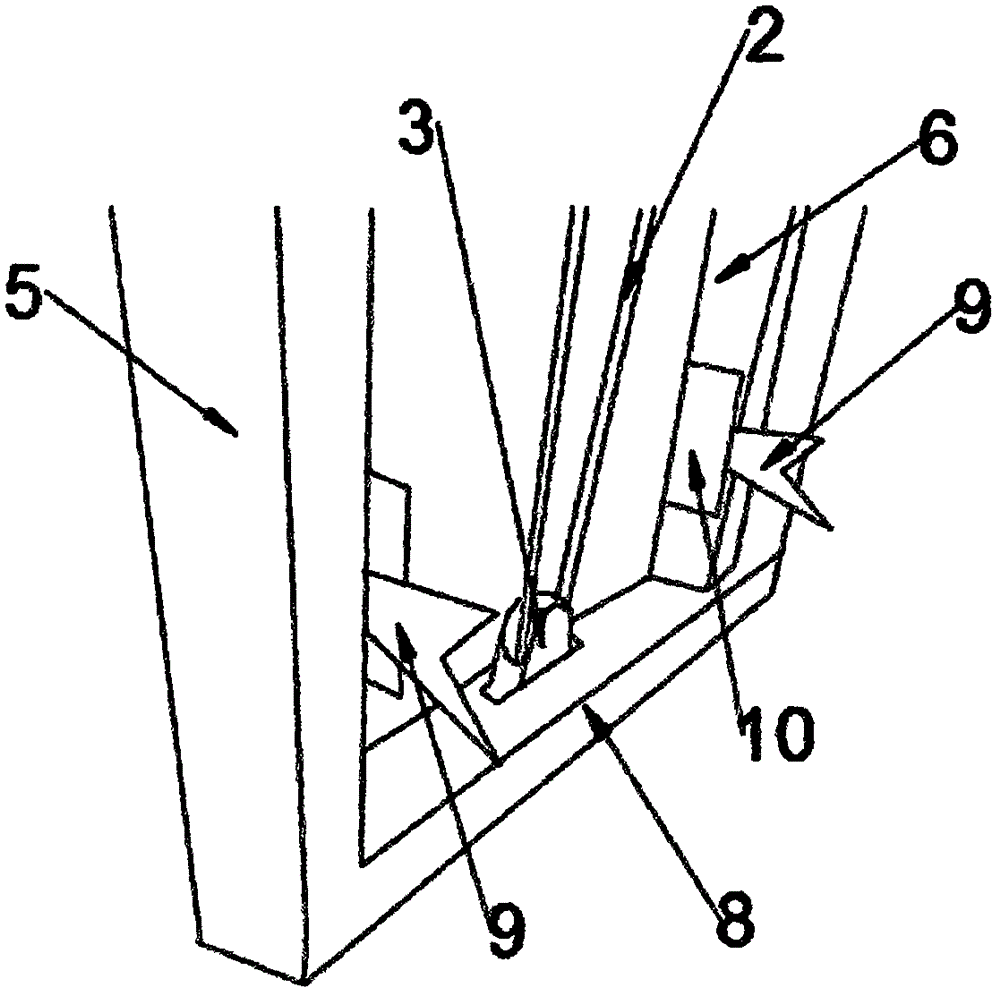

图2为方便携带的梯子的局部结构示意图。

其中：1-活动脚，2-拉绳，3-滑轮，4-斜撑，5-梯子主架，6-梯子副架，7-横撑，8-防滑脚踏，9-卡簧，10-固定板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种方便携带的梯子，包括梯子主架5、梯子副架6、拉绳2、滑轮3、横撑7、斜撑4和防滑脚踏8，所述梯子主架5两侧的底端均铰接在活动脚1的上端，梯子主架5的内侧设置有卡槽，梯子副架6卡在卡槽中，梯子副架6上设置有用于卡住梯子主架5的卡簧9，梯子主架5和梯子副架6之间均设置有防滑脚踏8，横撑7安装在梯子主架5的下部，斜撑4的数量为两个，两个斜撑4交叉相连并且斜撑4安装在梯子主架5的上部，梯子主架5上部的一侧安装有滑轮3，拉绳2穿过滑轮3，梯子主架5上部的另一侧安装有把手，拉绳2的一端固定在把手上，拉绳2的另一端固定在最下端的防滑脚踏8上。梯子主架5通过活动轴铰接在活动脚1上端，卡簧9通过固定板10和螺栓固定在梯子副架6上，滑轮3和把手均通过螺栓固定在梯子主架5上。梯子主架5、梯子副架6和防滑脚踏8均采用铝合金材料制作。防滑脚踏8的数量为6-12个。

本实用新型的工作原理是：用手拉动拉绳2，在滑轮3的作用下将梯子副架6向上拉相当于延长了梯子的长度，当延伸到需要的长度后将卡簧9卡在防滑脚踏8上面就可以正常使用，使用完毕后再次向上微微拉动拉绳2使卡簧9复位，然后松手后梯子副架6就可以完全缩至梯子主架5内，梯子副架6在卡在梯子主架5内侧的卡槽内的，活动脚1起到无论梯子与地面呈什么角度都可以平稳地附着在地面的作用，斜撑4和横撑7都是起到加固梯子的作用，防滑脚踏8是梯子的阶梯同时也可以撑住卡簧9，把手起到固定拉绳2的作用，同时也可以方便使用者抓住梯子。

该装置结构简单，设计合理，体积小，梯子主架5、梯子副架6和防滑脚踏8均采用铝合金材料制作，重量轻，便于运输和携带；故障率低，使用安全性好，操作简单方便，只需拉动拉绳2即可实现梯子副架6的上拉和复位，满足使用者的不同需求；该装置上设置有横撑7和斜撑4，连接牢固性好，外形美观大方，使用效果好。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
