一种坐具用的腰垫安装结构的制作方法

本实用新型涉及一种坐具技术领域，尤其是一种坐具用的腰垫安装结构。

背景技术：

目前，现有的坐具，例如座椅、沙发等，为了乘坐更加舒适，会配备腰垫的结构，对腰部脊柱进行合理的支撑，如中国专利ZL201210546505.9和ZL201120273542.8公开的腰垫结构；被实用新型正是提供一种全新的腰垫安装结构，供消费者选择。

技术实现要素：

本实用新型的目的在于解决上述现有技术的不足，而提高一种结构简单、合理的腰垫安装结构，其结构连接方便，通过安装结构，为腰垫可以具备更多角度的调节创造有利的条件。

本实用新型解决其技术问题所采用的技术方案是：

一种坐具用的腰垫安装结构，包括连接架，连接架的一端连接有腰垫，连接架的另一端与坐具连接，其特征是，所述连接架的另一端设有连接头，连接头延伸有连接体，对应坐具上设有与连接体轴向固定配合的连接凹槽。

采用该结构腰垫安装结构，通过连接架一端的连接体与坐具的连接凹槽固定连接，而且连接配合后的连接体无法相对连接凹槽进行轴向转动，实际是通过连接凹槽内的端面与连接体的形状进行限位配合，使得腰垫能够承受较大的压力，适合不同体型的人依靠使用，通过巧妙的结构配合，使得受力更加合理，受力强度更大，而且连接架结构，可以适应不同的伸缩、摆动结构安装，实现多角度的腰垫调节，提高产品的使用灵活性。

本实用新型还可以采用以下技术措施解决：

所述连接体为管体状，管体状的连接体的截面为规则或不规则多边形，对应连接凹槽的形状根据连接体的形状设置；所述连接体时指非圆形意外的其他几何形状，其中规则多边形包括但不限于三角形、四边形、五边形、六边形、椭圆形等，不规则多边形是指不规则的立体形状，例如由圆弧面和平面组成的扁体状。

所述坐具是座椅或轮椅或沙发；其中座椅包括但不限于公共座椅、家用座椅/转移、汽车座椅等。

连接体可以延伸出连接头的一侧或对称的两侧。

所述连接体与连接凹槽通过紧固件连接固定。

所述连接头内安装有与连接体配合的摆动组件，使连接架相对连接体摆动，使腰垫实现摆动调节。

所述连接架上安装有伸缩杆，伸缩杆延伸出连接架的另一端与腰垫连接；伸缩结构能够使腰垫实现前后伸缩调节。

所述坐具上可以连接有安装架，连接凹槽开设在安装架上；安装架作为一个零件，通过连接件固定在坐具上，将连接凹槽开设在安装架上，实现与连接架的配合。

所述连接头为弧形体，对应安装架上凹设有与弧形体配合的弧形凹腔，连接凹槽开设在弧形凹腔两侧的安装架上，使连接头在弧形凹腔内实现摆动，使连接架相对连接体摆动，使腰垫实现摆动调节；弧形体的连接头与安装架的弧形凹腔配合，使得连接头可以再弧形凹腔内自由转动，由于弧形凹腔的包裹，使连接头得到有效的保护，防止受到撞击而损坏，也使得结构更加紧凑、美观。

本实用新型的有益效果是：

本实用新型一种坐具用的腰垫安装结构，其结构简单、合理，通过连接架一端的连接体与坐具的连接凹槽固定连接，而且连接配合后的连接体无法相对连接凹槽进行轴向转动，实际是通过连接凹槽内的端面与连接体的形状进行限位配合，使得腰垫能够承受较大的压力，适合不同体型的人依靠使用，通过巧妙的结构配合，使得受力更加合理，受力强度更大，而且连接架结构，可以适应不同的伸缩、摆动结构安装，实现多角度的腰垫调节，提高产品的使用灵活性。

附图说明

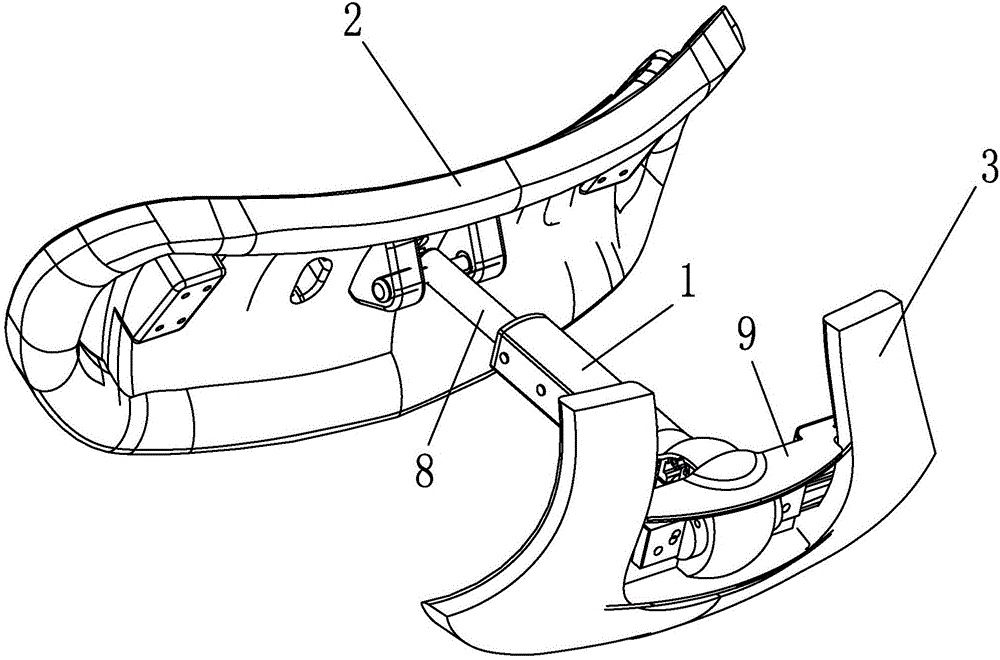

图1是本实用新型第一实施例的结构示意图。

图2是本实用新型第一实施例的结构示意图。

图3是本实用新型第一实施例中坐具的结构示意图。

图4是本实用新型第一实施例的结构分解图。

图5是本实用新型第二实施例中坐具和安装架的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

第一实施例：如图1至图4所示，一种坐具用的腰垫安装结构，包括连接架1，连接架1的一端连接有腰垫2，连接架1的另一端与坐具3连接，其特征是，所述连接架1的另一端设有连接头4，连接头4延伸有连接体5，对应坐具3上设有与连接体5轴向固定配合的连接凹槽6。

所述轴向固定配合是指当连接体5与连接凹槽6配合后，连接体5无法轴向转动。

所述附图1中的坐具3只是整体坐具的一部分，由于本实用新型不涉及座垫部分或靠背部分，所以该座垫部分或靠背部分不显示。

所述坐具3上一体式连接有安装架9，连接凹槽6开设在安装架9上。

采用该结构腰垫安装结构，通过连接架1一端的连接体5与坐具3的连接凹槽6固定连接，而且连接配合后的连接体5无法相对连接凹槽6进行轴向转动，实际是通过连接凹槽6内的端面与连接体5的形状进行限位配合，使得腰垫2能够承受较大的压力，适合不同体型的人依靠使用，通过巧妙的结构配合，使得受力更加合理，受力强度更大，而且连接架结构，可以适应不同的伸缩、摆动结构安装，实现多角度的腰垫2调节，提高产品的使用灵活性。

作为本实施例更具体的实施方案：

所述连接体5为管体状，管体状的连接体5的截面为规则或不规则多边形，对应连接凹槽6的形状根据连接体5的形状设置；所述连接体5时指非圆形意外的其他几何形状，其中规则多边形包括但不限于三角形、四边形、长方轴、五边形、六边形、椭圆形等，不规则多边形是指不规则的立体形状，例如由圆弧面和平面组成的扁体状；本实施例的连接体5以长方轴为实施方案。

所述坐具3是座椅或轮椅或沙发；其中座椅包括但不限于公共座椅、家用座椅/转移、汽车座椅等。

连接体5可以延伸出连接头4的一侧或对称的两侧，本实施例采用最优方案：延伸出连接头4对称的两侧。

所述连接体5与连接凹槽6通过紧固件连接固定。

所述连接头4内安装有与连接体5配合的摆动组件7，使连接架1相对连接体5摆动，使腰垫2实现摆动调节；摆动组件7的结构可以参照专利申请号201610245906.9公开的内容。

所述连接架1上安装有伸缩杆8，伸缩杆8延伸出连接架1的另一端与腰垫2连接；伸缩结构能够使腰垫2实现前后伸缩调节。

所述连接头4为弧形体，对应安装架9上凹设有与弧形体配合的弧形凹腔901，连接凹槽6开设在弧形凹腔901两侧的安装架9上，使连接头4在弧形凹腔901内实现摆动，使连接架1相对连接体5摆动，使腰垫2实现摆动调节；弧形体的连接头4与安装架9的弧形凹腔901配合，使得连接头4可以再弧形凹腔901内自由转动，由于弧形凹腔901的包裹，使连接头4得到有效的保护，防止受到撞击而损坏，也使得结构更加紧凑、美观。

第二实施例：如图5所示，所述坐具3上可以分体式连接有安装架9；螺栓穿过安装架9上的连接孔902与坐具3固定连接。

以上所述的具体实施例，仅为本实用新型较佳的实施例而已，举凡依本实用新型申请专利范围所做的等同设计，均应为本实用新型的技术所涵盖。
