一种具有校正姿态可调温的学生用椅子的制作方法

本实用新型涉及椅子技术领域，具体为一种具有校正姿态可调温的学生用椅子。

背景技术：

椅子是一种有靠背、有的还有扶手的坐具。按材质分类:实木椅、玻璃椅、铁艺椅、塑料椅、布艺椅、皮艺椅、发泡椅等。

椅子成了人们日常休息或作业时的必备之物，现在人们对学生椅子较为关注，学生椅子还是存在一定的缺陷，比如：日常生活中使用的椅子，一般不具有矫正姿态的作用，学生在学习时，会不由自主的将身体前倾，甚至趴在桌子上，由于孩子的身体骨骼较软，这样很容易引起脊柱变形，影响身体健康，而且长时间坐在冰凉的椅子上，对身体造成影响。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有校正姿态可调温的学生用椅子，解决了一般不具有矫正姿态的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有校正姿态可调温的学生用椅子，包括支板，所述支板的底部固定安装有支腿，且横向设置的两个支腿之间固定连接有横杆，所述支板的顶部一侧固定连接有靠背，所述靠背的一侧从上到下依次固定连接有控制器和蓄电池，所述靠背的顶部固定安装有报警器，所述靠背另一侧的上部固定连接有两个拉力感应器，所述拉力感应器的表面固定安装有约束带，所述约束带远离拉力感应器的一端固定连接有挂钩，所述靠背的另一侧还设有按摩垫，所述支板内壁的顶部两侧固定连接有温度感应器，所述支板的内壁顶部且位于两个温度感应器之间固定连接有导热板，所述支板的内部固定连接有连接杆，所述连接杆上固定连接有加热片。

所述温度感应器、拉力感应器和蓄电池的输出端均与控制器的输入端连接，所述控制器的输出端分别与报警器和加热片的输入端连接，所述控制器的输出端还分别与第一比对模块和第二比对模块的输入端连接，所述第一比对模块和第二比对模块的输出端分别与第一反馈模块和第二反馈模块的输入端连接，所述第一反馈模块和第二反馈模块的输出端与控制器的输入端连接。

优选的，所述拉力感应器对称分布在按摩垫的上部，且按摩垫上固定设有按摩凸点。

优选的，所述加热片的顶部与导热板的底部固定连接。

优选的，所述支板的顶部设有与挂钩相配合的挂环。

(三)有益效果

本实用新型提供了一种具有校正姿态可调温的学生用椅子。具备以下有益效果：

(1)、该具有校正姿态可调温的学生用椅子，结构新颖且使用方便，通过对约束带、挂钩和挂环的设置，达到了调整姿态的效果，并且通过对拉力感应器的设置，在第一比对模块、第一反馈模块和报警器的作用下，达到了对使用者报警的效果。

(2)、该具有校正姿态可调温的学生用椅子，通过对温度感应器的设置，使用者坐在椅子上时，在第二比对模块和第二反馈模块的作用下，当温度感应器感应到温度较低时，并且在导热板、连接杆和加热片的配合下，控制器控制加热片对支板进行加热，达到了对椅子表面加热的效果，便于使用者的使用。

附图说明

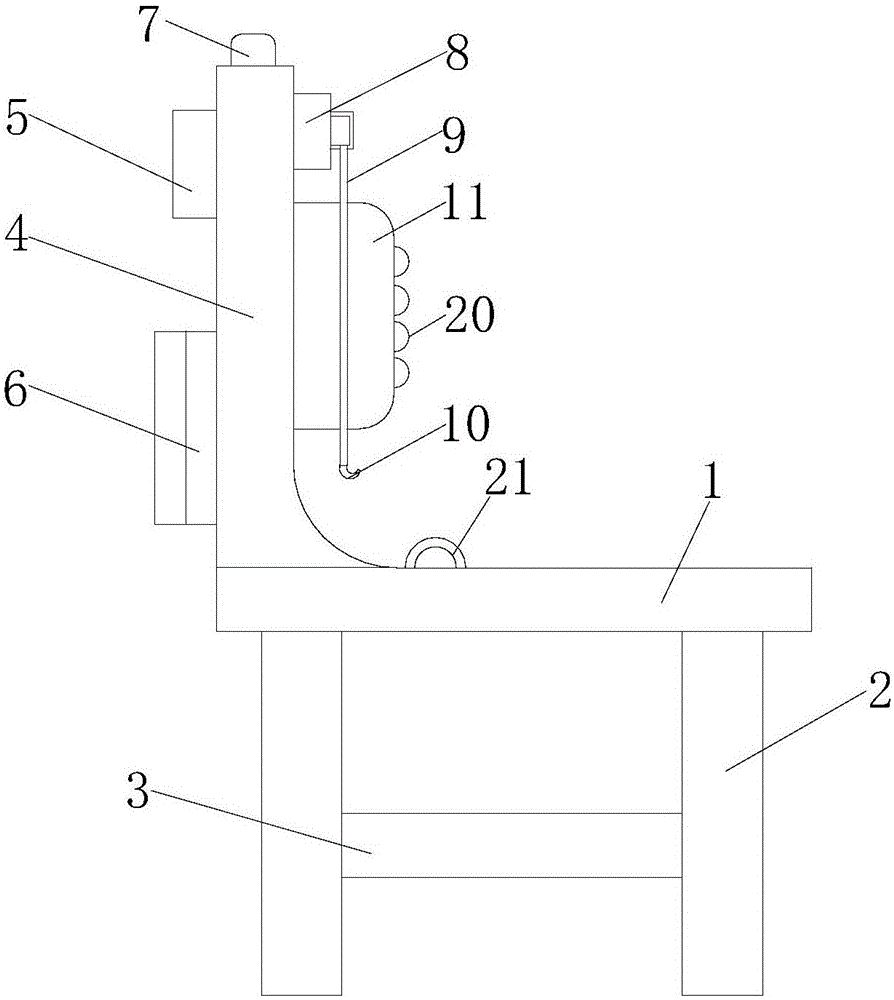

图1为本实用新型结构示意图；

图2为本实用新型靠背的结构示意图；

图3为本实用新型支板的内部结构示意图；

图4为本实用新型结构远离框图。

图中：1支板、2支腿、3横杆、4靠背、5控制器、6蓄电池、7报警器、8拉力感应器、9约束带、10挂钩、11按摩垫、12温度感应器、13导热板、14连接杆、15加热片、16第一比对模块、17第二比对模块、18第一反馈模块、19第二反馈模块、20按摩凸点、21挂环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种具有校正姿态可调温的学生用椅子，包括支板1，支板1为导热材料，支板1的底部固定安装有支腿2，且横向设置的两个支腿2之间固定连接有横杆3，支板1的顶部一侧固定连接有靠背4，靠背4的一侧从上到下依次固定连接有控制器5和蓄电池6，靠背4的顶部固定安装有报警器7，报警器7在拉力感应器8的数值加大时，对使用者进行提醒，调整坐姿，靠背4另一侧的上部固定连接有两个拉力感应器8，拉力感应器8的表面固定安装有约束带9，，约束带9套在使用者的肩膀上，约束带9配合拉力感应器8，约束带9远离拉力感应器8的一端固定连接有挂钩10，支板1的顶部设有与挂钩10相配合的挂环21，靠背4的另一侧还设有按摩垫11，按摩垫11的设置，达到了按摩的效果，可疏松紧固，拉力感应器8对称分布在按摩垫11的上部，且按摩垫11上固定设有按摩凸点20，支板1内壁的顶部两侧固定连接有温度感应器12，支板1的内壁顶部且位于两个温度感应器12之间固定连接有导热板13，导热板13的设置，增加了支板1受热的面积，提高加热的效果，支板1的内部固定连接有连接杆14，连接杆14上固定连接有加热片15，加热片15的顶部与导热板13的底部固定连接。

温度感应器12、拉力感应器8和蓄电池6的输出端均与控制器5的输入端连接，控制器5的输出端分别与报警器7和加热片15的输入端连接，控制器5的输出端还分别与第一比对模块16和第二比对模块17的输入端连接，第一比对模块16和第二比对模块17的输出端分别与第一反馈模块18和第二反馈模块19的输入端连接，第一反馈模块18和第二反馈模块19的输出端与控制器5的输入端连接。

使用时，拉力感应器8感应到拉力过大时，在控制器5的作用下将信号传递给第一比对模块16，当拉力超过所设定值时，通过第一反馈模块18将信息传递给控制器5，控制器5控制报警器7提醒使用者调整姿势，调整好后，报警器7停止报警；使用者坐在椅子上时，在第二比对模块17和第二反馈模块19的作用下，当温度感应器12感应到温度较低时，并且在导热板13、连接杆14和加热片15的配合下，控制器5控制加热片15对支板1进行加热，达到了对椅子表面加热的效果，便于使用者的使用。

综上所述，该具有校正姿态可调温的学生用椅子，结构新颖且使用方便，通过对约束带9、挂钩10和挂环21的设置，达到了调整姿态的效果，并且通过对拉力感应器8的设置，在第一比对模块16、第一反馈模块18和报警器7的作用下，达到了对使用者报警的效果。

并且，通过对温度感应器12的设置，使用者坐在椅子上时，在第二比对模块17和第二反馈模块19的作用下，当温度感应器感12应到温度较低时，并且在导热板13、连接杆14和加热片15的配合下，控制器5控制加热片15对支板1进行加热，达到了对椅子表面加热的效果，便于使用者的使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
