一种新型可折叠办公桌的制作方法

本实用新型涉及办公桌领域，尤其涉及一种新型可折叠办公桌。

背景技术：

办公桌是指日常生活工作和社会活动中为工作方便而配备的桌子，其使用的便利性直接影响我们工作的效率。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，提供一种使用安装方便的新型可折叠办公桌。

所述新型可折叠办公桌，包括由一水平设置的支架及分别设置在所述支架两侧并与所述支架相垂直的支撑腿组成的桌面支撑架、设置在所述支架上方的桌面板及设置在所述支撑腿相对于所述支架的另一侧底部与所述支撑腿相垂直沿所述桌面支撑架宽度方向向两侧延伸的桌面支撑脚，所述支撑腿内部设置有一空腔，所述空腔内底部设置有一安装座，所述支撑脚通过螺栓与所述安装座固定连接。

所述支架包括沿水平方向并排设置有两条挡板，所述两条挡板两端分别垂直设置有一用于支撑固定所述桌面板的固定件，所述两条档板及固定件围成的凹槽内设置有集线槽。

所述桌面板的中部设置与撰述这集线槽相对应的集线孔。

所述支撑脚与所述桌面支撑架连接处设置有连接在所述两条挡板之间安装固定板，所述固定板与所述支撑脚连接的一侧通过设置在所述固定板两侧的固定装置可使所述支撑脚折叠的连接在所述挡板之间。

所述挡板一侧设置有连接垂直挡板的安装孔。

实施本实用新型实施例，具有如下有益效果：

本实用新型实施例新型可折叠办公桌，支撑腿内部设置有空腔，支撑脚连接在空腔内部的安装座上，不但减轻重量而且安装拆卸非常方便，另外本申请通过固定板与挡板可旋转活动固定装置，可使支撑脚向桌子内侧进行折叠，不使用时可以折叠收起，不占用空间，两条挡板一侧设置有另一挡板安装孔，可以根据需要将桌子变换成一字形或L型，使用非常方便。

附图说明

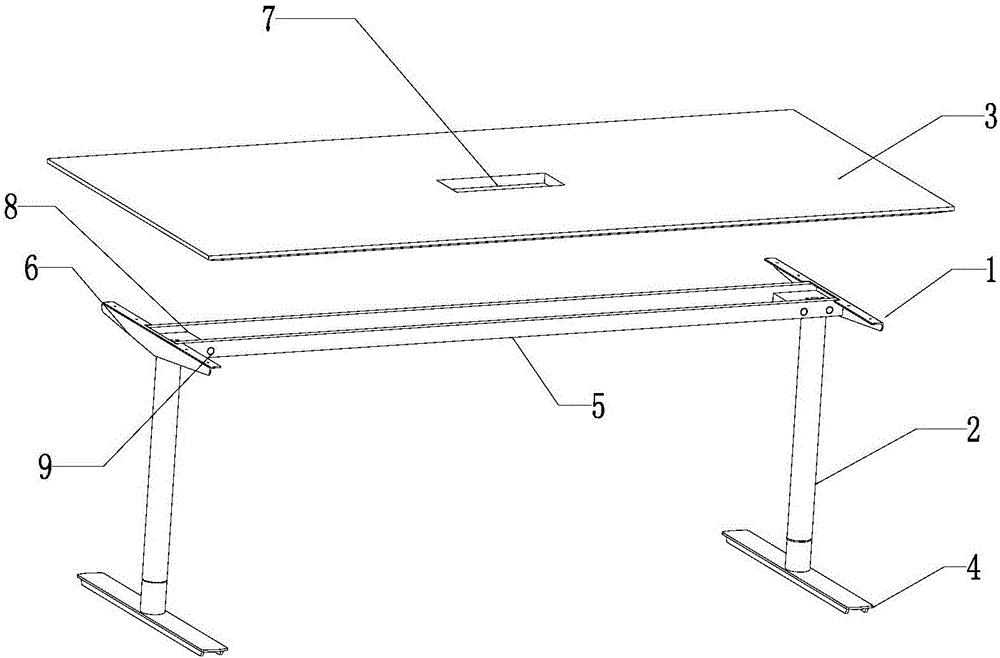

图1是本实用新型实施例结构示意图；

图2是本实用新型实施例折叠结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

本实用新型实施例所述新型可折叠办公桌，包括由一水平设置的支架1及分别设置在支架1两侧并与支架1相垂直的支撑腿2组成的桌面支撑架、设置在支架1上方的桌面板3及设置在支撑腿2相对于支架1的另一侧底部与支撑腿2相垂直沿桌面支撑架宽度方向向两侧延伸的桌面支撑脚4，支撑腿2内部设置有一空腔，空腔内底部设置有一安装座，支撑脚4通过螺栓与安装座固定连接。支架1包括沿水平方向并排设置有两条挡板5，两条挡板5两端分别垂直设置有一用于支撑固定所述桌面板的固定件6，两条档板5及固定件6围成的凹槽内设置有集线槽。桌面板的中部设置与撰述这集线槽相对应的集线孔7。支撑脚4与桌面支撑架连接处设置有连接在两条挡板之间安装固定板8，固定板8与支撑脚4连接的一侧通过设置在固定板8两侧的固定装置可使支撑脚4折叠的连接在挡板5之间；挡板一侧设置有连接垂直挡板的安装孔9。

本实用新型实施例新型可折叠办公桌，支撑腿内部设置有空腔，支撑脚连接在空腔内部的安装座上，不但减轻重量而且安装拆卸非常方便，另外本申请通过固定板与挡板可旋转活动固定装置，可使支撑脚向桌子内侧进行折叠，不使用时可以折叠收起，不占用空间，两条挡板一侧设置有另一挡板安装孔，可以根据需要将桌子变换成一字形或L型，使用非常方便。

以上所揭露的仅为本实用新型一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
