一种浴缸自旋转驱动机构的制作方法

本实用新型涉及洗浴用具，具体地说是一种能够实现浴缸自旋转立放的浴缸自旋转驱动机构。

背景技术：

现代城市楼房住宅以小户型居多，卫生间的使用面积有限，除了必要的洗漱水池﹑坐便等设施外，剩余的空间就不多了，再想摆放浴缸往往会填满整个卫生间，使得卫生间分外拥挤，使用非常不便，但是人们对浴缸又有需求，尤其是人们在外辛苦工作一天，回到家中如果能有热水泡澡，将会极大地缓解疲劳，放松身心，而且在家泡澡也更为干净卫生，方便经济。另外现有技术中，人们为了节省空间，通常将淋浴头设置于浴缸上方，人们站在浴缸上淋浴，由于浴缸表面较光滑，这样洗浴既不方便也不安全。如果平时能够将浴缸靠墙立放，无疑会大大节省空间，满足众多小户型业主的需求，也使人们不必站在浴缸里淋浴，淋浴更为方便安全。但浴缸本身有一定重量，如何设计一个合理可靠的驱动机构是一个需要解决的难题。

技术实现要素：

本实用新型的目的在于提供一种浴缸自旋转驱动机构，能够可靠实现浴缸自旋转立放，使用方便且安全系数高。

本实用新型的目的是通过以下技术方案来实现的：

一种浴缸自旋转驱动机构，包括支架、滑槽板、驱动块、驱动装置、摆动杆和第一滑轮，其中支架固设于地面上，滑槽板和驱动装置均安装在浴缸本体前端，滑槽板设有滑槽，所述支架设有第一角端和第二角端，其中在所述支架的第一角端上设有滑轴，且所述滑轴始终沿所述滑槽移动，所述驱动块通过所述驱动装置驱动沿着浴缸本体的长度方向直线移动，所述摆动杆的一端与所述驱动块铰接，另一端与所述支架的第二角端铰接，第一滑轮设置于浴缸本体前端下侧。

所述驱动装置包括电机和丝杠，所述驱动块内设有与所述丝杠配合的丝母。

所述丝杠自由端设有限位块。

所述驱动装置为无杆气缸，所述驱动块与所述无杆气缸的移动块相连。

所述驱动装置为液压缸，所述液压缸的缸杆端部与所述驱动块相连。

所述浴缸本体上设有滑道，所述驱动块始终沿着所述滑道移动。

所述浴缸本体设有浴缸架，所述滑槽板和驱动装置固装在所述浴缸架上。

所述浴缸本体前端上侧设有第二滑轮。

所述浴缸本体的后端设有支脚。

本实用新型的优点与积极效果为：

1、本实用新型能够可靠实现浴缸自旋转立放，使用方便且安全系数高。

2、本实用新型整体结构简单紧凑，有效节省空间。

附图说明

图1为本实用新型的结构示意图，

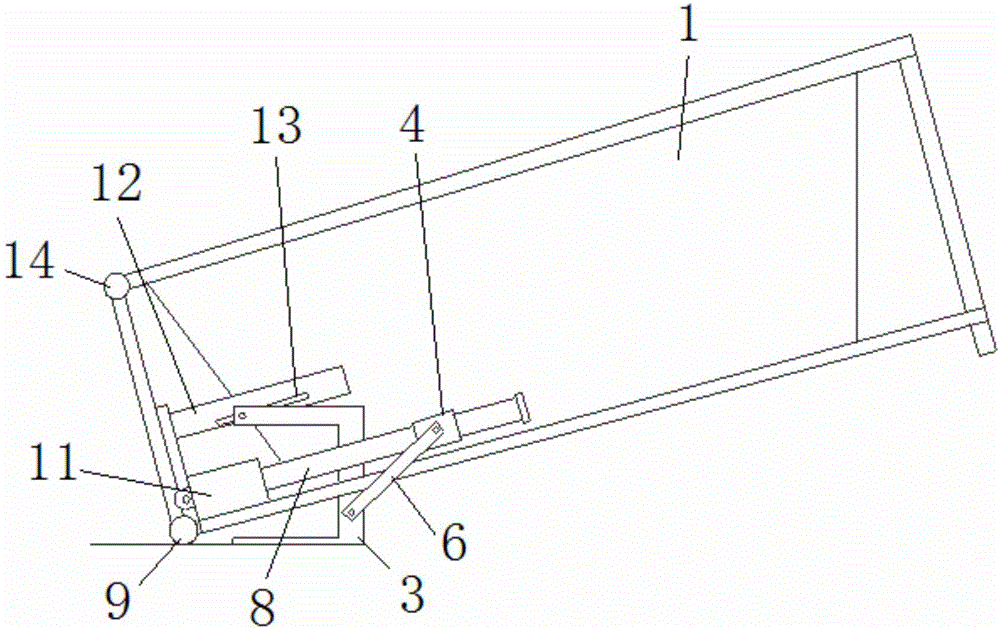

图2为本实用新型驱动旋转示意图一，

图3为本实用新型驱动旋转示意图二，

图4为本实用新型驱动浴缸本体完全立放后的示意图，

图5为本实用新型另一个实施例的结构示意图，

图6为本实用新型又一个实施例的结构示意图。

其中，1为浴缸本体，2为第一角端，3为支架，4为驱动块，5为限位块，6为摆动杆，7为第二角端，8为丝杠，9为第一滑轮，10为浴缸架，11为电机，12为滑槽板，13为滑槽，14为第二滑轮，15为液压缸，16为滑道，17为无杆气缸，18为支脚。

具体实施方式

下面结合附图对本实用新型作进一步详述。

如图1～4所示，本实用新型安装在浴缸本体1前端，所述浴缸本体1前端即浴缸本体1旋转时靠近旋转中心的一端，本实用新型包括支架3、滑槽板12、驱动块4、驱动装置、摆动杆6和第一滑轮9，其中支架3固设于地面上，滑槽板12和驱动装置均安装在浴缸本体1前端，如图1所示，所述支架3设有呈对角的第一角端2和第二角端7，且所述第一角端2远离地面，所述第二角端7紧贴地面，滑槽板12沿着浴缸本体1的长度方向固设于浴缸本体1前端，在所述滑槽板12上设有滑槽13，在所述支架3的第一角端2上设有滑轴，所述滑轴始终沿所述滑槽13移动，所述滑轴穿过滑槽13后与一个螺母相连实现滑轴的轴向限位，所述驱动块4通过所述驱动装置驱动沿着浴缸本体1的长度方向直线移动，所述摆动杆6的一端与所述驱动块4铰接，另一端与所述支架3的第二角端7铰接，第一滑轮9设置于浴缸本体1前端下侧，如图2～3所示，当驱动块4通过驱动装置作用沿着浴缸本体1长度方向向浴缸本体1前端移动时，所述驱动块4同时带动摆动杆6摆动，加上浴缸本体1前端下侧的第一滑轮9沿着地面滚动，从而使得浴缸本体1实现自旋转立放。所述第一滑轮9也可以换成滑块滑轨等能够实现浴缸本体1下沿与地面形成滑动连接的结构。

所述浴缸本体1设有浴缸架10，所述滑槽板12和驱动装置可固装在所述浴缸架10上。在所述浴缸本体1的后端设有支脚18。

如图1所示，为了进一步保证浴缸本来1旋转顺利，还可以在浴缸本体1前端上侧设置第二滑轮14，当浴缸本体1靠墙立放时，所述第二滑轮14沿着墙面滑动。

所述驱动装置可以根据实际需要选择不同驱动形式。

实施例1

如图1～4所示，本实施例中，所述驱动装置包括电机11和丝杠8，所述驱动块4内设有与所述丝杠8配合的丝母，电机11启动后，驱动块4即沿着所述丝杠8移动，为了防止驱动块4移出丝杠8，在所述丝杠8自由端设有限位块5。

本实施例的工作原理为：

电机11启动后带动丝杠8转动，从而带动所述驱动块4沿着所述丝杠8移动，当驱动块4向浴缸本体1前端移动时带动摆动杆6摆动，从而使浴缸本体1旋转立放，将浴缸本体1放平时只需启动电机11反转即可。

实施例2

如图5所示，本实施例中，所述驱动装置为无杆气缸17，所述无杆气缸17固装在浴缸架10上，所述驱动块4与无杆气缸17的移动块相连，从而实现无杆气缸17驱动所述驱动块4直线移动。

本实施例的工作原理为：

无杆气缸17启动后，无杆气缸17上的移动块带动所述驱动块4移动，从而带动摆动杆6摆动，实现浴缸本体1旋转立放。

实施例3

如图6所示，本实施例中，所述驱动装置为液压缸15，所述液压缸15的缸杆端部与所述驱动块4相连，另外为了保证驱动块4沿着直线移动，在所述浴缸本体1上设有滑道16，所述驱动块4始终沿着所述滑道16移动。

本实施例的工作原理为：

液压缸15收缩带动驱动块4沿着滑道16向浴缸本体1前端移动，从而带动摆动杆6摆动，实现浴缸本体1旋转立放。所述液压缸15也可以换成电动推杆等输出直线动力的装置。
