一种分体组装式电热毛巾架的制作方法

本实用新型涉及一种分体组装式电热毛巾架，属于电热毛巾架领域。

背景技术：

电热毛巾架是一般是采用加热棒导热液结构或者是不锈钢焊接结构。前者是在毛巾架的管内充满导热液，通过设置在毛巾架底部的电热棒给导热液加热，逐渐升温进行烘干。这种方式有一些缺陷：一、热效率低，电热棒给管内的导热液加热，再由导热液通过热对流自然将热量传递到表面。需要很长时间才能达到设定的温度，尤其是冬季更慢；二、调节慢，向上调节温度时，需要加热一段时间温度才能上升，向下调节温度时，需要等待一段时间，水温才能降低，调节不够灵敏；三、发热不够均匀，底部的水加热后，通过局部的温度差产生对流现象，将温度传递到各管内，使用这种方式传递热量，整个毛巾架很难达到同时均匀发热的程度，不方便烘干大件毛巾；四、耗电量大，一般的电热棒将电能转化为热能的转化效率不高。不锈钢焊接结构的缺点是：工艺复杂，焊疤抛光成本高。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种分体组装式电热毛巾架，它解决了传统电热毛巾架热效率低、调节慢、发热不够均匀、耗电量大，采用不锈钢焊接结构工艺复杂，焊疤抛光成本高的问题。

本实用新型所要解决的技术问题采取以下技术方案来实现：

一种分体组装式电热毛巾架，它包括若干根竖管和若干根横管，所述竖管上设有若干竖管发热线走线孔和竖管螺栓孔，竖管螺栓孔位于竖管发热线走线孔两侧，所述横管上也设有与竖管相对应的横管发热线走线孔和横管螺栓孔，通过螺栓紧固相对应的竖管螺栓孔和横管螺栓孔，将横管和竖管固定，横管发热线走线孔和竖管发热线走线孔相重合，所述竖管和横管内设有碳纤维发热线，碳纤维发热线通过相重合的横管发热线走线孔和竖管发热线走线孔依次穿插分布在每根竖管和横管中，碳纤维发热线正负电极连接有调节插头。

作为优选实例，所述竖管和横管均采用金属材质。

作为优选实例，所述调节插头设在任意一根竖管底部。

本实用新型的有益效果是：它使用螺栓固定的组装式结构，工艺简单、组装方便，不需要给采用焊接结构留下的焊疤进行抛光，降低生产成本；采用碳纤维发热线热效率高、调节快、发热均匀、耗电量小。

附图说明

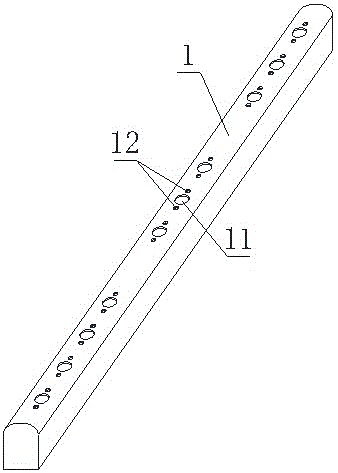

图1为本实用新型的实施例1的竖管结构示意图；

图2为本实用新型的实施例1的横管结构示意图；

图3为本实用新型的实施例1的整体结构示意图；

图4为本实用新型的实施例2的竖管结构示意图；

图5为本实用新型的实施例2的横管结构示意图；

图6为本实用新型的实施例2的整体结构示意图。

图中：竖管1，横管2，竖管发热线走线孔11，竖管螺栓孔12，横管发热线走线孔21，横管螺栓孔22，碳纤维发热线3，调节插头4。

具体实施方式

为了对本实用新型的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1-图6所示，一种分体组装式电热毛巾架，它包括若干根竖管1和若干根横管2，竖管1上设有若干竖管发热线走线孔11和竖管螺栓孔12，竖管螺栓孔12位于竖管发热线走线孔11两侧，横管2上也设有与竖管1相对应的横管发热线走线孔21和横管螺栓孔22，通过螺栓紧固相对应的竖管螺栓孔12和横管螺栓孔22，将横管2和竖管1固定，横管发热线走线孔21和竖管发热线走线孔11相重合，竖管1和横管2内设有碳纤维发热线3，碳纤维发热线3通过相重合的横管发热线走线孔21和竖管发热线走线孔11依次穿插分布在每根竖管1和横管2中，碳纤维发热线3正负电极连接有调节插头4。竖管1和横管2均采用金属材质。调节插头4设在任意一根竖管1底部。

工作原理：将电热毛巾架安装在墙壁上，调节插头4与控制器（图中未画出）连接，控制器接通电源。通过控制器打开电热毛巾架，碳纤维发热线3整体同步开始发热，发热均匀，响应速度快。通过控制器调节碳纤维发热线3的温度，无需长时间等待，响应快。而且碳纤维发热线3的热转化效率非常高，节能省电。使用螺栓组装方式竖管1和横管2可方便地组合成不同形状、不同数量的电热毛巾架。它使用螺栓固定的组装式结构，工艺简单、组装方便，不需要给采用焊接结构留下的焊疤进行抛光，降低生产成本；采用碳纤维发热线3热效率高、调节快、发热均匀、耗电量小。

实施例1

使用两根竖管1和十根横管2组合而成，横管发热线走线孔21和横管螺栓孔22分别设在横管2两端，竖管1分别固定在横管2两端，构成梯子型结构。

实施例2

使用两根竖管1和五根横管2组合而成，横管发热线走线孔21和横管螺栓孔22设在横管2一端，竖管1均固定在横管2一端，构成单边开放型结构。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
