一种可收集废水花架的制作方法

本实用新型属于花卉养殖领域，具体涉及一种可收集废水花架。

背景技术：

随着人们生活水平的提高，人们的休闲生活也越来越丰富多彩，同时为了净化室内空气，美化生活环境，越来越多的人选择在办公室或卧室养殖一些花卉来调节心情。但是目前花卉大多采用盆栽，一株花就需要一个花盆，这样就占据了很大的空间，同时在浇花的时候很有可能浇水过多使水溢出或者从花盆底部的流水孔流出，导致脏水乱流，影响美观，清除时费时费力，并且常规的花盆放置平底托盘中，花盆底部与托盘紧贴，不利于氧气的进入。

技术实现要素：

为了解决上述问题，本实用新型设计了一种可收集废水花架，装配简单，可以有效地收集废水，并且底部的开放性设计有利于花卉根部的有氧呼吸。

为实现上述目的，本实用新型采用了以下技术方案：一种可收集废水花架，其结构包括花架底座、花架主干、立柱连接件、空心管、托盘、和盛水抽屉。所述花架主干由2~4根空心立柱组成，每两根所述空心立柱之间由立柱连接件连接，立柱连接件与花架主干之间插销固定，组成花架主干的每根空心立柱上均对称设置4个开口，且每个开口处均连接有一个空心管，空心管的一端固定在花架主干上的开口处，另一端连接有托盘，且空心管倾斜角为15°~45°，所述空心管与花架主干连接处下方设置有三角支架；所述托盘的底部呈倒锥形，且底部的中心位置设有排水孔；所述花架底座为空心棱台结构，花架底座一侧面设置有用于装配盛水抽屉的方形孔，盛水抽屉通过滑轨安装在方形孔中。

有益效果

本实用新型所述的一种可收集废水花架，其结构包括花架底座、花架主干、托盘、空心管、立柱连接件、盛水抽屉和三角支架。本实用新型所述花架可将多盆花卉组装起来，节约空间，同时对于攀爬类和向下生长类植物，增加了其生长空间使其更加具有立体美感。2~4根空心立柱利用立柱连接件组成了花架主干，立柱连接件与空心立柱之间用插销固定，便于安装和拆卸。托盘底部呈倒锥形，底部中心留有排水孔，空心管一端连接托盘的排水孔另一端固定在空心立柱侧面的开口上，空心管倾斜角度为15°~45°，以便于废水自动流出。开口下方设置有三角支架，三角支架与空心管紧贴，用以支撑空心管，花架底座中装配有用于收集废水的盛水抽屉，废水由倒锥形托盘收集，通过空心管与空心立柱流至盛水抽屉中。同时，圆锥形托盘设计有利于花卉通过花盆底部排水孔充分进行有氧呼吸。

附图说明

图1是本实用新型可收集废水花架的结构示意图；

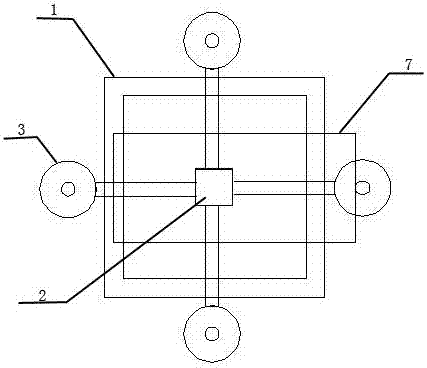

图2是本实施例的俯视图；

图中标记：1、花架底座，2、花架主干，3、托盘，4、空心立柱连接件，5、开口，6、三角支架，7、盛水抽屉，8、插销，9、空心管。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明，本实施例以本实用新型技术方案为前提，给出了详细的实施方式。

如图1所示，一种可收集废水花架，包括花架底座1，花架主干2，托盘3，空心立柱连接件4，三角支架6，盛水抽屉7和空心管9。组成花架主干的两根空心立柱2由立柱连接件4连接，立柱连接件4通过插销8固定在花架主干2上，每根空心立柱上对称设置有四个开口5，对称性设置使得花架的稳定性更强。托盘3的圆锥型底部设有排水孔，方便废水的收集与排出，空心管9一端连接托盘3底部的排水孔另一端固定在花架主干2的开口5上，空心管9倾斜15°，以便于废水的流出。开口下方安装有三角支架6，三角支架6紧贴空心管9，用以支撑空心管。花架底座1为一空心棱台结构，棱台侧面开有一安装盛水抽屉7的方形孔，盛水抽屉7的长度大于棱台方形孔位置横截面的长度一半。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
