一种可调进光量式广告柜的制作方法

本新型涉及一种广告柜，特别是涉及一种可调进光量式广告柜。

背景技术：

在一些大型的国际或国内的展览中，展出公司需将本公司的产品展览在广告柜中，方便参观和需求公司的人更快的了解产品的结构、功能及使用方法，但是，通常在展示过程，由于太阳光的太强或太暗往往导致人们无法清晰的观察展品。因此需要一种可以根据太阳光的强弱自动调整光线透过率的广告柜。

技术实现要素：

本新型提供一种广告柜，柜体的玻璃间夹设两层偏光片及液晶涂层，第一偏振片使自然光线变成偏振光，液晶涂层使光线的偏振方向发生偏转，偏转后的偏振光经第二偏振片阻挡、部分或全部通过，自动调整光线透过率。

本新型还提供一种广告柜，柜体的玻璃外部贴附防爆膜，增强玻璃的强度和提高广告柜的耐候性能。

本新型提供的技术方案为：

一种可调进光量式广告柜，包括：

柜体，其分隔成第一展柜、第二展柜和工具收纳柜，所述第一展柜和第二展柜内空间用于陈列样品，工具收纳柜内用于放置工具；

其中，所述第一展柜和第二展柜的柜体由调光玻璃构成，所述调光玻璃包括：

第一防爆膜、第一玻璃层、第一偏振片、液晶涂层、第二偏振片、第二玻璃层和第二防爆膜，所述第一防爆膜与第一玻璃层的一面通过压敏胶层粘结，所述第一玻璃层的另一面与第一偏振片的一片通过压敏胶粘结，所述第一偏振片的另一面上涂布液晶涂层，所述第二偏振片的一面通过厚度为5-10um的压敏胶层粘贴液晶涂层，所述第二偏振片的另一面与第二玻璃层通过压敏胶层粘贴，所述第二玻璃层另一面粘贴第二防爆膜。

优选的是，还包括：

万向轮，其固定在所述柜体的底面，用于移动广告柜。

优选的是，所述液晶涂层为热致型液晶。

优选的是，所述第一防爆膜和第二防爆膜的厚度为150um。

优选的是，所述第一玻璃层的厚度为2.5cm。

优选的是，所述第二玻璃层的厚度为2cm。

优选的是，所述第一偏振片厚度为150um，其包括：两层TAC膜和两层TAC膜中间夹设的PVA膜。

优选的是，所述第二偏振片厚度为180um，其包括：两层TAC膜和两层TAC膜中间夹设的PVA膜。

本新型的有益效果是：

1、广告柜的柜体玻璃上粘贴防爆膜，增强柜体的抗冲击性能和强度，并进一步提高玻璃内的液晶及偏光片的耐候性能。

2、广告柜根据光线的强弱自动调整光线的透光率，当光线强时，广告柜的光线透过率低，防止防线反射导致的刺眼；当光线弱时，提高广告柜的光线透过率，提高柜内的亮度，使人们更好的观看展品。

附图说明

图1为本新型所述的广告柜的结构图。

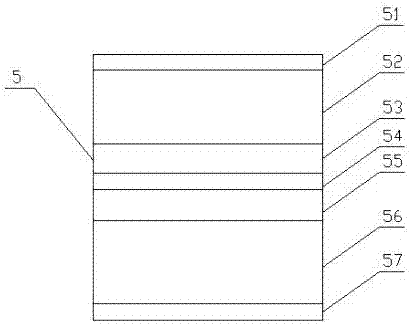

图2为本新型所述的调光玻璃的结构图。

具体实施方式

下面结合附图对本新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

本新型提供了一种可调进光量式广告柜，如图1，所述广告柜1包括：第一展柜2、第二展柜3和工具收纳柜4，所述第一展柜2和第二展柜3采用调光玻璃5构成，用于放置展品。所述工具收纳柜4采用复合板构成，所述工具收纳柜4底部支撑在地面上，其上为第二展柜3，第一展柜2布设在所述第二展柜3上面。

第一展柜2为长方体结构，其长方体结构的六面均用调光玻璃5连接构成，其内空间用于放置展品。其中，所述第一展柜2的前端面的调光玻璃5安装在拉门架上，通过拉门架和调光玻璃5组成的拉门打开或关闭所述第二展柜2内的空间。

第二展柜3为长方体结构，其长方体结构的六面均用调光玻璃5连接构成，其内空间用于放置展品。其中，所述第二展柜3的前端面的调光玻璃5安装在拉门架上，通过拉门架和调光玻璃5组成的拉门打开或关闭所述第二展柜3内的空间。

工具收纳柜4为长方体结构，其采用复合板构成，其内空间用于放置检修工具、宣传册和其他材料，便于展出人员修理广告柜和宣传广告柜展示的样品。

如图2所示，调光玻璃5由上到下依次包括：第一防爆膜51、第一玻璃层52、第一偏振片53、液晶涂层54、第二偏振片55、第二玻璃层56和第二防爆膜57。所述第一防爆膜51与第一玻璃层52的一面通过压敏胶层粘结，所述第一玻璃层52的另一面与第一偏振片53的一片通过压敏胶粘结，所述第一偏振片53的另一面上涂布液晶涂层54，所述第二偏振片55的一面通过厚度为5-10um的压敏胶层粘贴液晶涂层54，所述第二偏振片55的另一面与第二玻璃层56通过压敏胶层粘贴，所述第二玻璃层56另一面粘贴第二防爆膜57。当外界光线通过第一防爆膜51和第一玻璃层52后入射至第一偏振片53时，其使自然光线变成偏振光，偏振光经过液晶涂层54的旋光与双折射作用后光线的偏振方向发生偏转，偏转后的偏振光再通过第二偏振片55，若光线的偏振方向与偏光片的透过轴方向平行时就通过进入广告柜，光线的偏振方向与偏光片的透过轴方向垂直时光线被阻挡，其他方向偏振的光线部分可通过。液晶涂层54的液晶的旋转或扭曲程度主要受光线的强弱影响，光线越强，越多热致液晶旋转及旋转的程度越大，将会对更多的光线做旋光作用，最后通过第二偏振片55的光线数量也相应地减小，而当外界光线较弱时，热致液晶将会恢复到原来的状态，有利于增加光线的通过量，所以，室外光线较强时调光玻璃5通过第一偏振片53、液晶涂层54和第二偏振片55组成的结构来降低光线的通过量，而室外光线较弱时，调光玻璃5增加外界光线的透过量。

在另一实施例中，所述第一防爆膜51和第二防爆膜57的厚度为150um，增强调光玻璃5的强度的同时，对调光玻璃5的厚度影响小，满足客户对厚度的要求。

在另一实施例中，所述第一玻璃层52的厚度为2.5cm，经反复试验验证，此厚度的第二玻璃层52的强度较好。

在另一实施例中，所述第二玻璃层56的厚度为2cm，经反复试验验证，此厚度的第二玻璃层56的强度较好。

在另一实施例中，所述第一偏振片53厚度为150um，其包括：两层TAC膜和两层TAC膜中间夹设的PVA膜，其中，PVA膜在碘液中拉伸具有偏振功能，其两侧面粘贴TAC膜，防止PVA收缩、增强其耐候性能。

优选的是，所述第二偏振片55厚度为180um，其包括：两层TAC膜和两层TAC膜中间夹设的PVA膜，其中，PVA膜在碘液中拉伸具有偏振功能，其两侧面粘贴TAC膜，防止PVA收缩、增强其耐候性能。

以上所述，仅是本新型的较佳实施例而已，并非对本新型作任何形式上的限制，本领域技术人员利用上述揭示的技术内容做出些许简单修改、等同变化或修饰，均落在本新型的保护范围内。
