一种人体骨骼标本支架装置的制作方法

本实用新型涉及机械技术领域，具体为一种人体骨骼标本支架装置。

背景技术：

人体骨骼是医学院校不可缺少的标本，目前使用的完整人体骨骼标本支架分几种型号挂不同身高的人体骨骼标本，这些支架移动不方便要来回搬运且较沉重，现有技术中的支架形式单一，不能根据展示的骨骼进行调节，导致在展示时使用起来非常不便，例如专利号为201120007625.2的专利，包括定位螺钉的支撑套管的底端固定在底座盘上，伸缩挂架插在支撑套管内，底座盘的底面上安装有万向轮，虽然使用它，操作简单移动方便，但是不能相应地调节，进而展示。

技术实现要素：

本实用新型的目的在于提供一种人体骨骼标本支架装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种人体骨骼标本支架装置，包括支撑底座，所述支撑底座的底端四角均设有滑轮，所述支撑底座的顶端中心位置固定安装有支撑杆，所述支撑杆的顶端固定安装有支撑板，所述支撑板的右侧中心位置固定安装有加固槽，所述加固槽的内侧设有转动杆，所述加固槽通过第二螺栓与转动杆相连，所述转动杆的右侧固定安装有第二支撑板，所述第二支撑板右侧固定安装有固定板，所述固定板的表面设有滑槽，所述滑槽的内侧设有滑块，所述滑槽与滑块滑动连接，所述固定板的外壁上设有螺栓滑槽，所述螺栓滑槽的外侧设有第一螺栓，所述第一螺栓与螺栓滑槽滑动连接，所述第一螺栓贯穿螺栓滑槽与滑块相连，所述滑块的右侧设有伸缩杆，所述伸缩杆的右侧设有转动轴，所述转动轴通过第三螺栓与伸缩杆相连，所述转动轴的右侧设有支架板，所述支架板的右侧固定安装有支架。

优选的，所述支撑底座的左右两侧均设有加固装置，所述加固装置包括防护板，所述防护板的外壁上设有螺杆，所防护板与螺杆螺纹相连，所述螺杆的底端固定安装有第二固定板。

优选的，所述支撑杆的前后两侧均设有加强板，所述加强板的底端与支撑底座相连。

优选的，所述转动轴与支架板的连接处设有加固板。

优选的，所述支架板的前后两侧均设有防护板。

与现有技术相比，本实用新型的有益效果是：该人体骨骼标本支架装置，通过滑轮可以方便支撑底座的移动，通过扭动螺杆可以使第二固定板把支撑底座支撑起来，防止在展示时滑轮移动，通过松动第二螺栓可以使转动杆在加固槽内180度的转动，通过松动第一螺栓，可以使滑块在滑槽内滑动，而第一螺栓随着滑块在螺栓滑槽内滑动，从而带动伸缩杆在固定板上滑动，调节好适当的高度后，扭紧第一螺栓将滑块固定在固定板上，从而固定支架板，通过松动第三螺栓可以调节支架板的角度，可以全方面的进行展示使用，形式多样，满足展示的需求。

附图说明

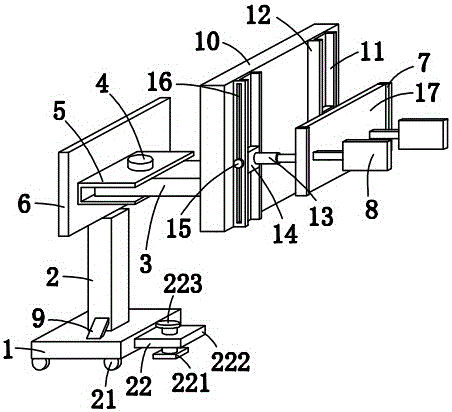

图1为本实用新型结构示意图；

图2为本实用新型的支架板背面结构示意图。

图中：1、支撑底座，2、支撑杆，3、转动杆，4、第二螺栓，5、加固槽，6、支撑板，7、防护板，8、支架，9、加强板，10、第二支撑板，11、滑槽，12、固定板，13、伸缩杆，14、滑块，15、第一螺栓，16、螺栓滑槽，17、支架板，18、转动轴，19、加固板，20、第三螺栓，21、滑轮，22、加固装置，221、第二固定板，222、防护板，223、螺杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种人体骨骼标本支架装置，包括支撑底座1，所述支撑底座1的底端四角均设有滑轮21，所述支撑底座1的左右两侧均设有加固装置22，所述加固装置22包括防护板222，所述防护板222的外壁上设有螺杆223，所防护板222与螺杆223螺纹相连，所述螺杆223的底端固定安装有第二固定板221，通过滑轮21可以方便支撑底座1的移动，通过扭动螺杆223可以使第二固定板221把支撑底座1支撑起来，防止在展示时滑轮21移动，所述支撑底座1的顶端中心位置固定安装有支撑杆2，所述支撑杆2的前后两侧均设有加强板9，所述加强板9的底端与支撑底座1相连，通过加强板9可以使支撑底座1与支撑杆2的连接更稳定，所述支撑杆2的顶端固定安装有支撑板6，所述支撑板6的右侧中心位置固定安装有加固槽5，所述加固槽5的内侧设有转动杆3，所述加固槽5通过第二螺栓4与转动杆3相连，所述转动杆3的右侧固定安装有第二支撑板10，所述第二支撑板10右侧固定安装有固定板12，所述固定板12的表面设有滑槽11，所述滑槽11的内侧设有滑块14，所述滑槽11与滑块14滑动连接，所述固定板12的外壁上设有螺栓滑槽16，所述螺栓滑槽16的外侧设有第一螺栓15，所述第一螺栓15与螺栓滑槽16滑动连接，所述第一螺栓15贯穿螺栓滑槽16与滑块14相连，所述滑块14的右侧设有伸缩杆13，所述伸缩杆13的右侧设有转动轴18，所述转动轴18通过第三螺栓20与伸缩杆13相连，通过松动第二螺栓4可以使转动杆3在加固槽5内180度的转动，通过松动第一螺栓15，可以使滑块14在滑槽11内滑动，而第一螺栓15随着滑块14在螺栓滑槽16内滑动，从而带动伸缩杆13在固定板12上滑动，调节好适当的高度后，扭紧第一螺栓15将滑块14固定在固定板12上，从而固定支架板17，可以全方面地进行展示使用，所述转动轴18的右侧设有支架板17，所述转动轴18与支架板17的连接处设有加固板19，通过加固板19可以使转动轴18与支架板17的连接更牢固，所述支架板17的前后两侧均设有防护板7，通过防护板7可以对骨骼进行防护，所述支架板17的右侧固定安装有支架8。

使用时，通过滑轮21可以方便支撑底座1的移动，通过扭动螺杆223可以使第二固定板221把支撑底座1支撑起来，防止在展示时滑轮21移动，通过松动第二螺栓4可以使转动杆3在加固槽5内180度的转动，通过松动第一螺栓15，可以使滑块14在滑槽11内滑动，而第一螺栓15随着滑块14在螺栓滑槽16内滑动，从而带动伸缩杆13在固定板12上滑动，调节好适当的高度后，扭紧第一螺栓15将滑块14固定在固定板12上，从而固定支架板17，可以全方面地进行展示使用，形式多样，满足展示的需求。
